立式低压进线馈电配电柜体结构设计

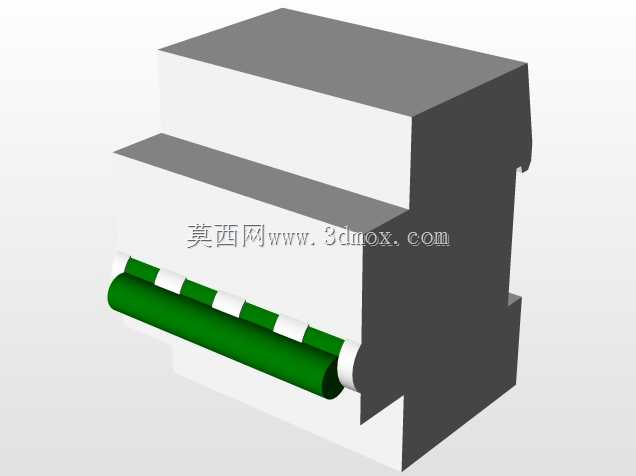

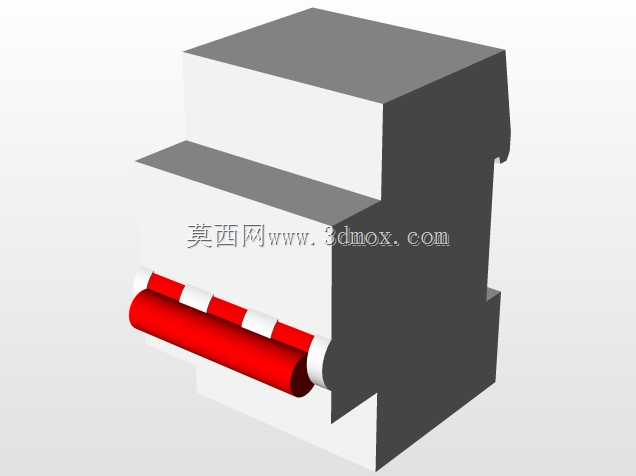

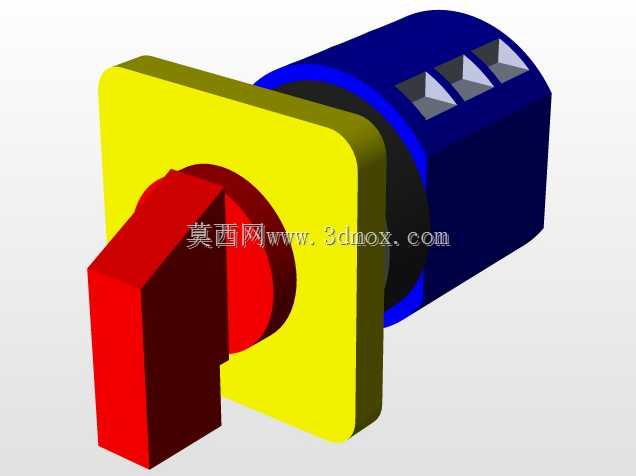

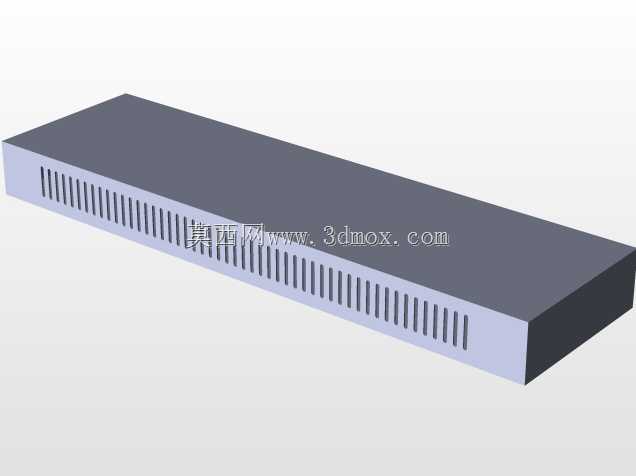

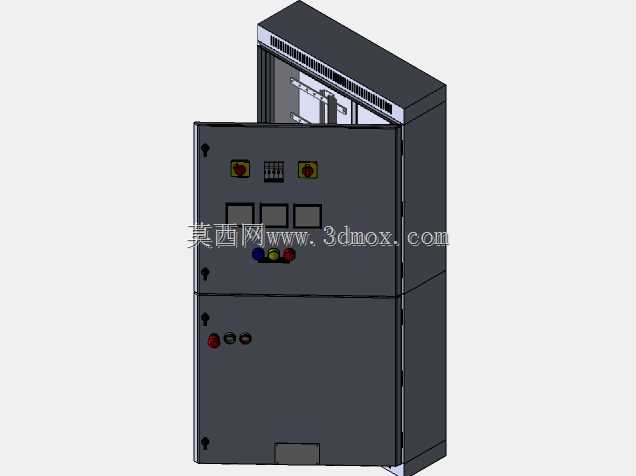

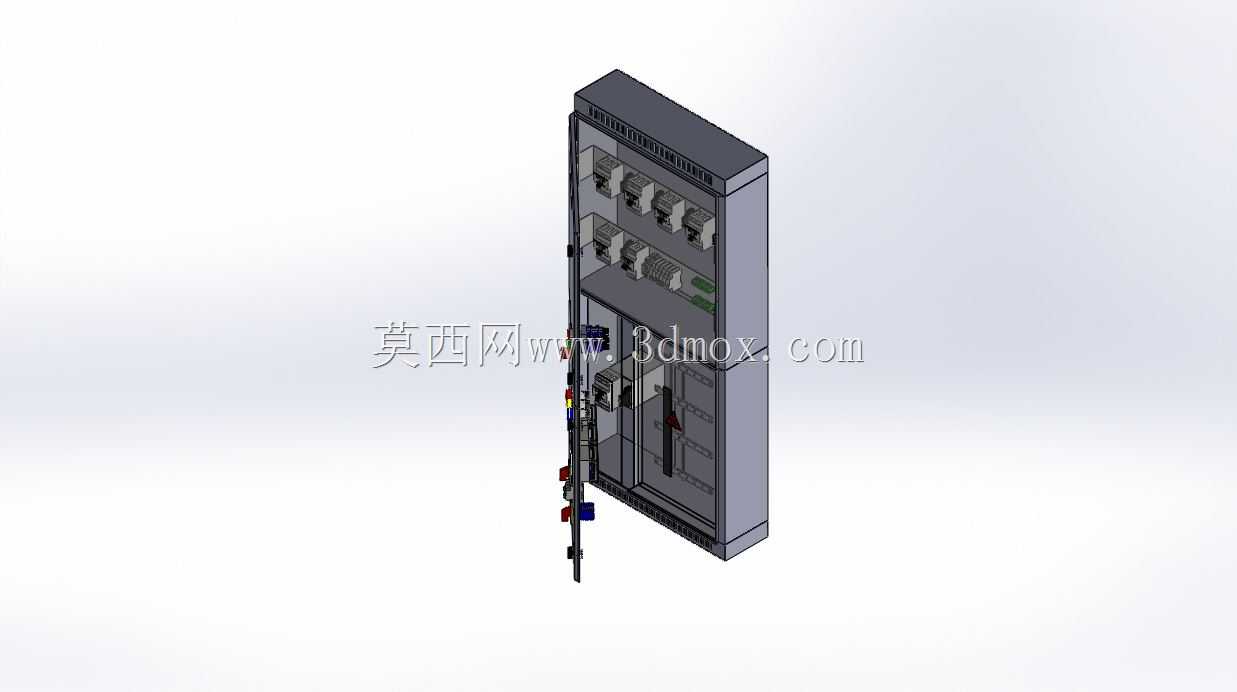

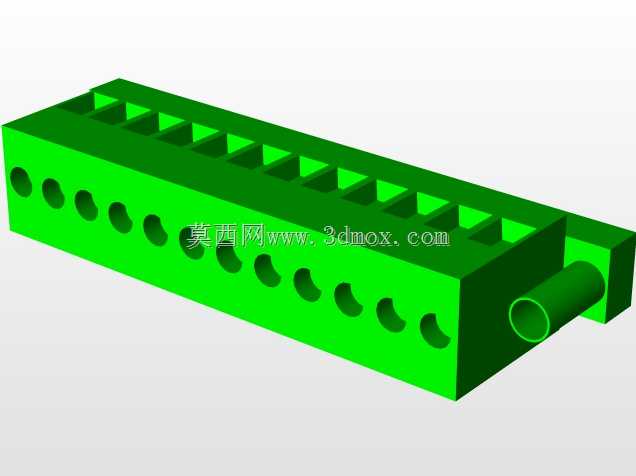

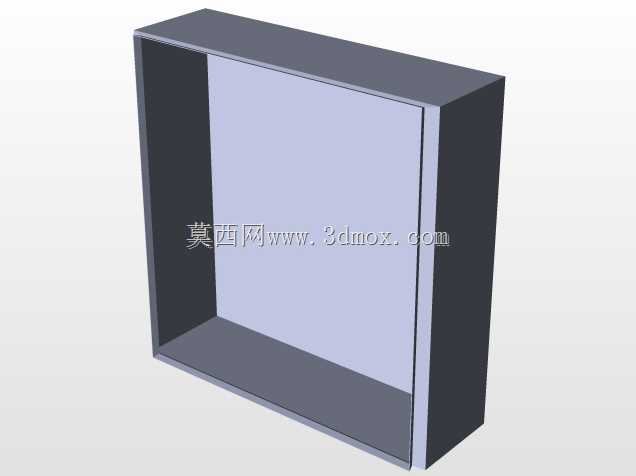

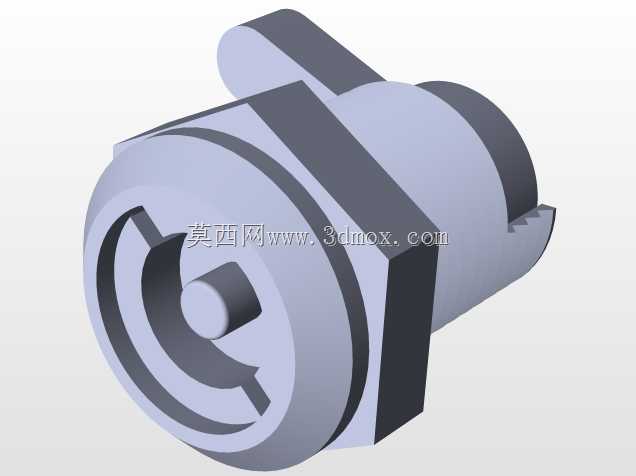

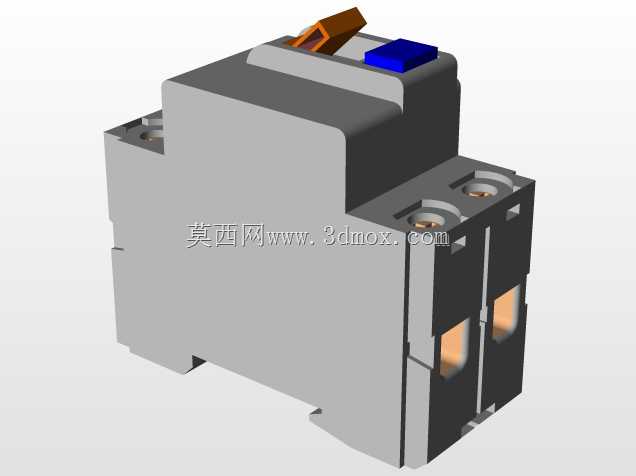

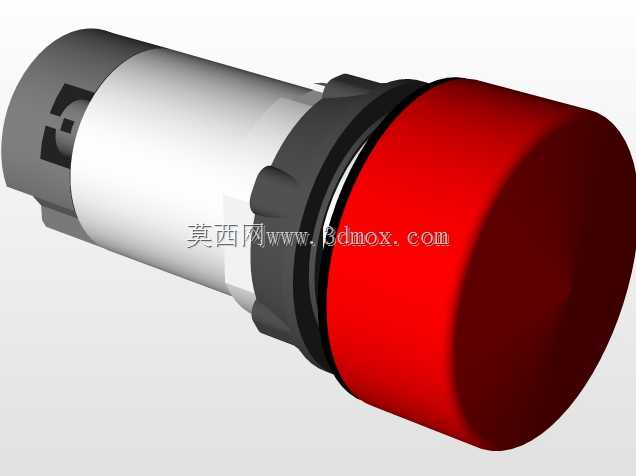

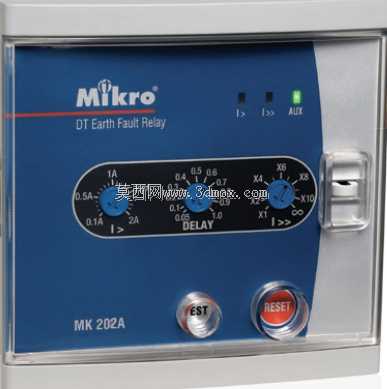

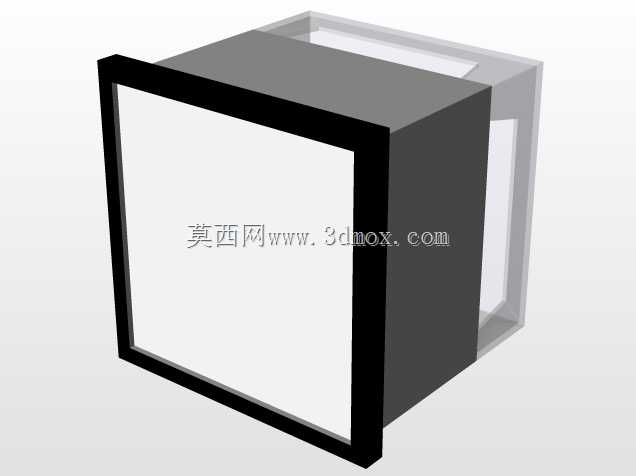

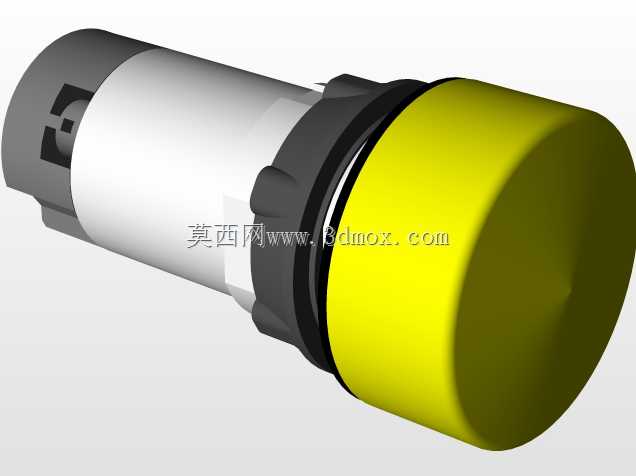

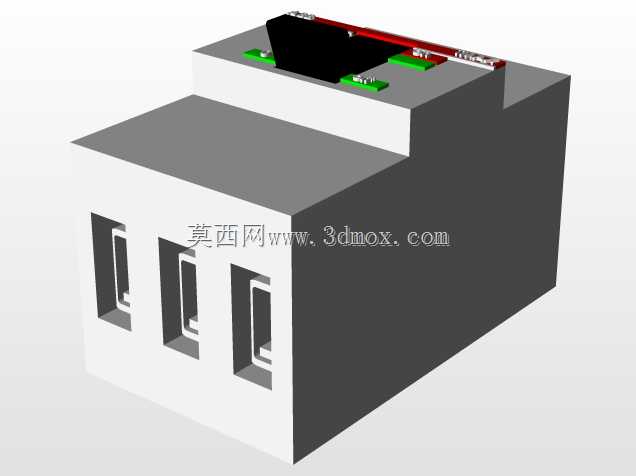

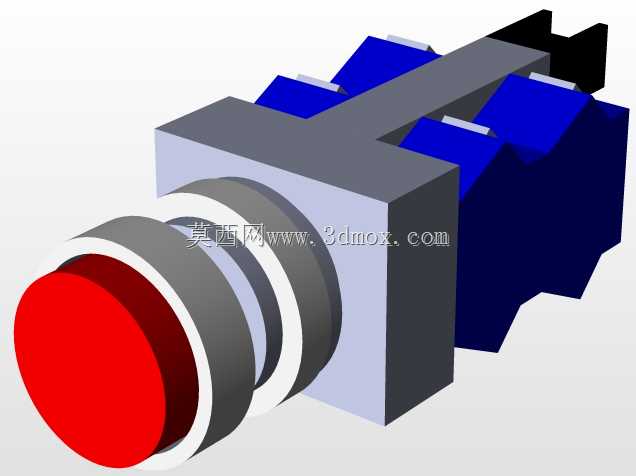

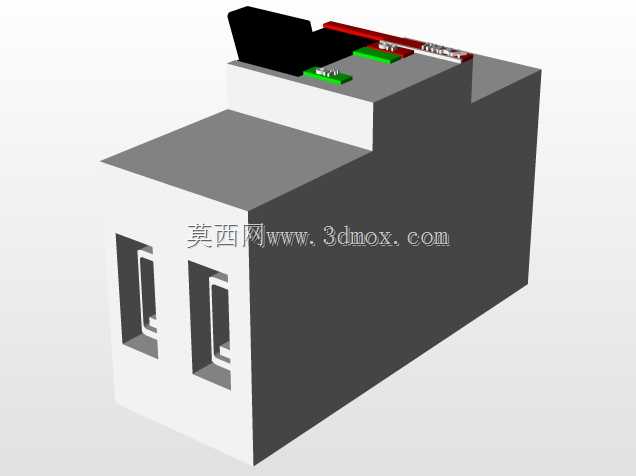

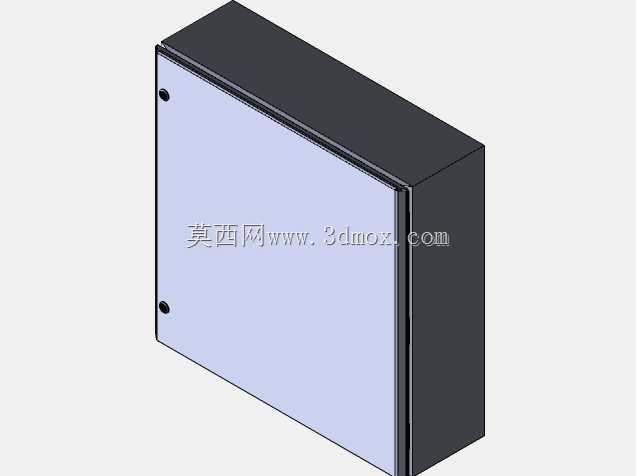

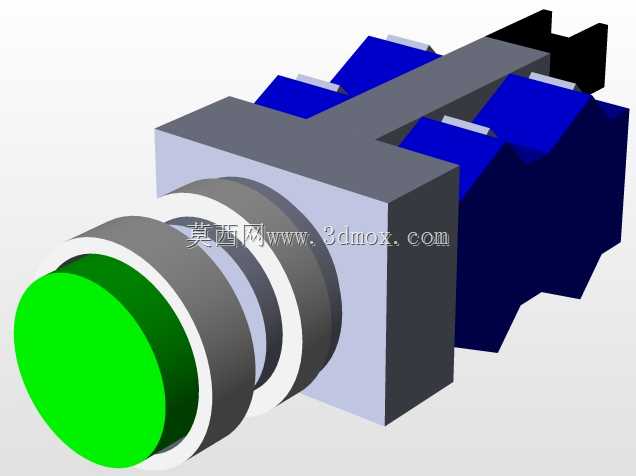

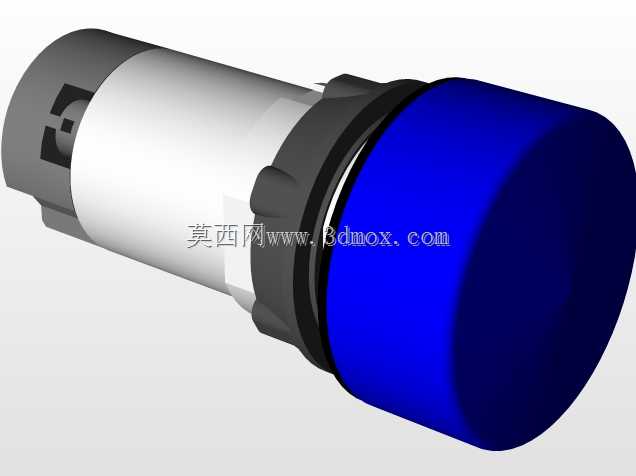

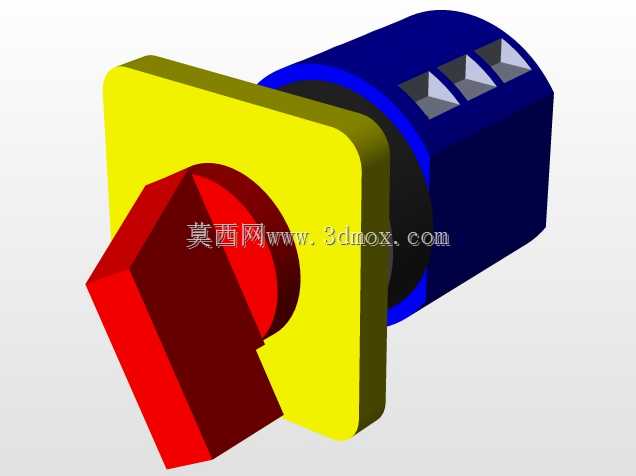

这款立式配电柜体主要面向工业厂房低压配电场景、车间动力配电回路、楼宇低压进线侧配电需求设计，可作为进线受电、馈电分路、电容补偿等不同功能的配电载体使用，适配三相交流低压配电系统的终端配电与中间配电环节。从结构设计思路来看，整体采用立式落地安装形式，柜体框架采用标准型材拼接结构，兼顾结构强度与内部安装空间利用率，前门采用单开门结构，预留观察窗安装位，方便日常运维时直接观察内部元器件运行状态，无需频繁开启柜门。内部元器件安装区采用分层排布设计，上层区域预留塑壳断路器、隔离开关等主回路元器件的安装导轨与安装板位置，中层区域预留电流互感器、二次端子排、接线端子的安装空间，下层区域预留进出线电缆的绑扎固定、接地排安装的位置，侧边预留二次布线线槽的安装位，可实现主回路与二次回路的分离布线，减少强弱电之间的信号干扰。柜体侧面预留进出线敲落孔，可适配上进上出、下进下出等不同的电缆走线方式，满足不同现场的布线需求，柜体底部预留安装固定孔，可直接通过膨胀螺栓固定在水泥基础或槽钢底座上，安装边界需预留单侧不小于800mm的运维操作空间，柜顶预留散热通风孔，可适配自然通风散热场景，若柜内元器件发热量大，也可在顶部预留位置加装轴流风机实现强制通风。从实际使用角度，该柜体结构可兼容不同品牌的标准低压元器件，安装板采用可调节设计，可根据实际回路数量调整元器件安装位置，柜门与柜体框架之间预留接地端子安装位，满足电气安全防护的接地要求，柜体门板内侧可粘贴回路标识标签，方便运维人员快速识别各分路回路的供电范围，整体结构设计兼顾了生产加工的工艺性与现场安装运维的便利性，框架拼接处采用标准紧固件连接，无需复杂焊接工艺，可实现快速组装生产，同时柜体的防护等级可根据使用场景调整门板密封结构，适配室内干燥环境或轻度潮湿环境的配电需求。
