多层组合式弧形静密封连接结构

这类弧形多层密封连接结构，多用于大直径回转类设备的腔体静密封场景，常见于盾构机主驱动密封腔、大型回转窑端部密封、高压釜弧形法兰对接面、风电回转支承密封位这类存在弧形安装面、同时需要承受一定介质压力与周向剪切力的工况中，区别于常规平面法兰密封，弧形对接面的密封难点在于周向曲率一致性难控制，螺栓预紧力沿弧面分布易出现应力不均，常规平垫片容易在弧面弯折处出现压溃或间隙泄漏。

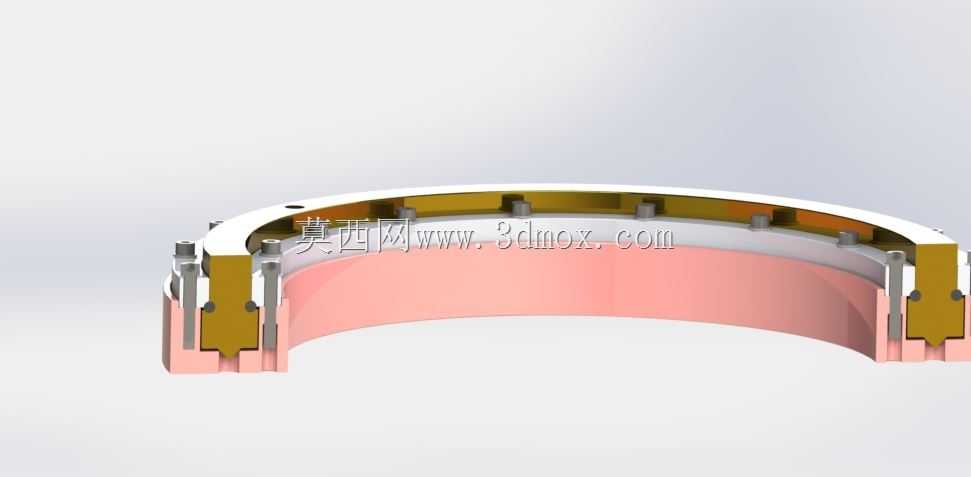

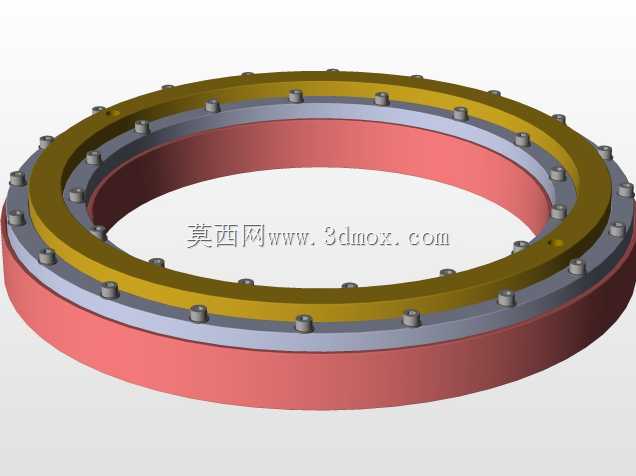

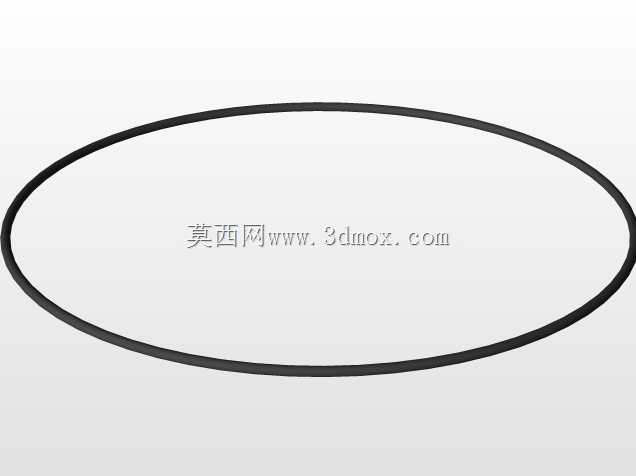

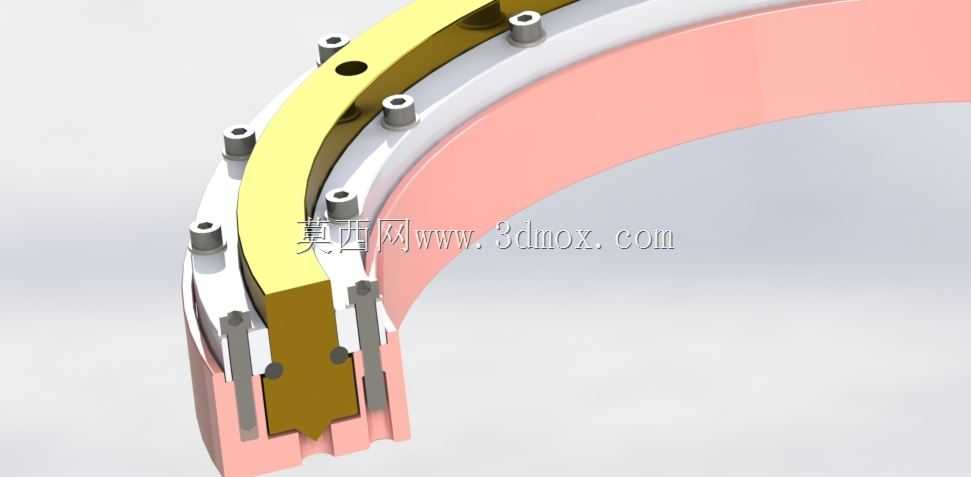

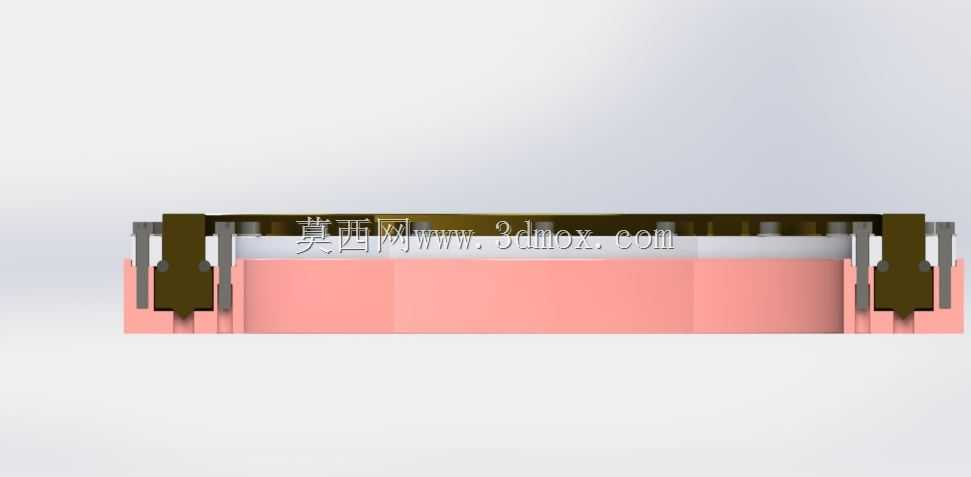

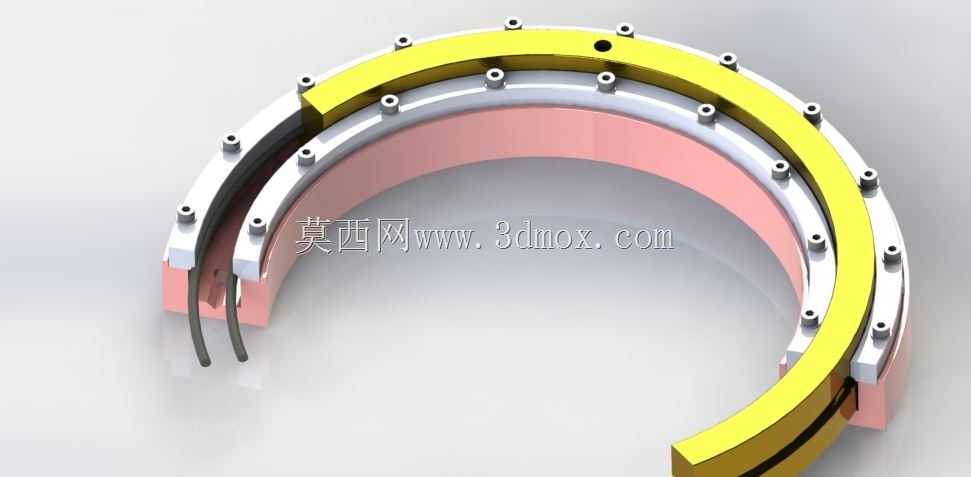

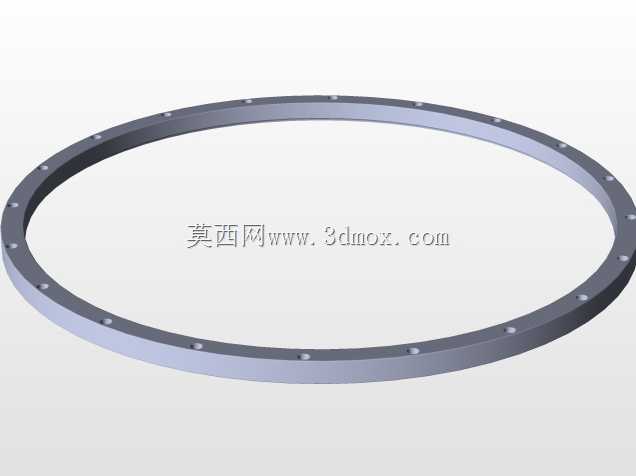

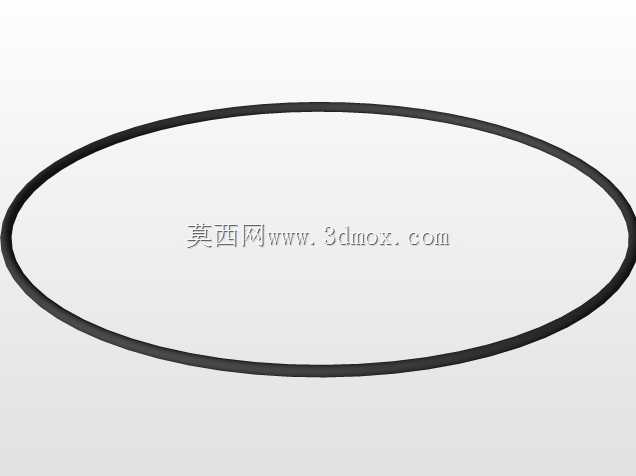

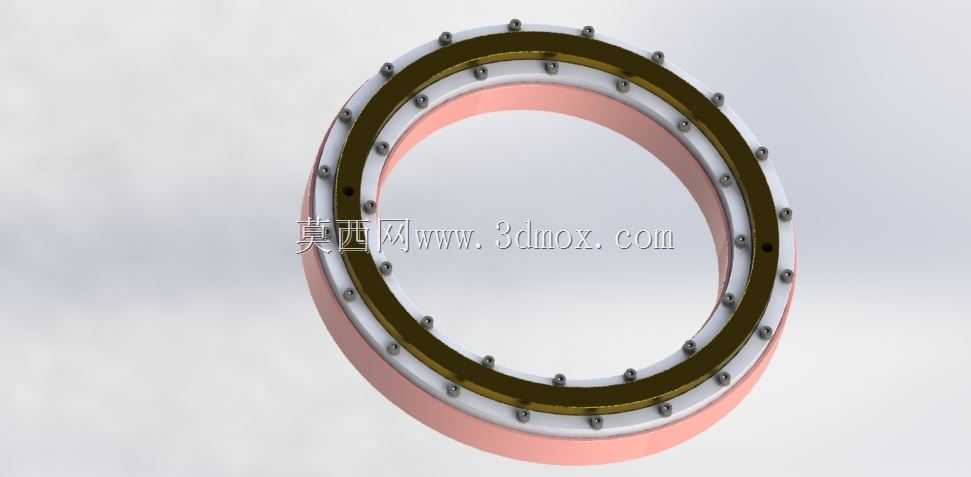

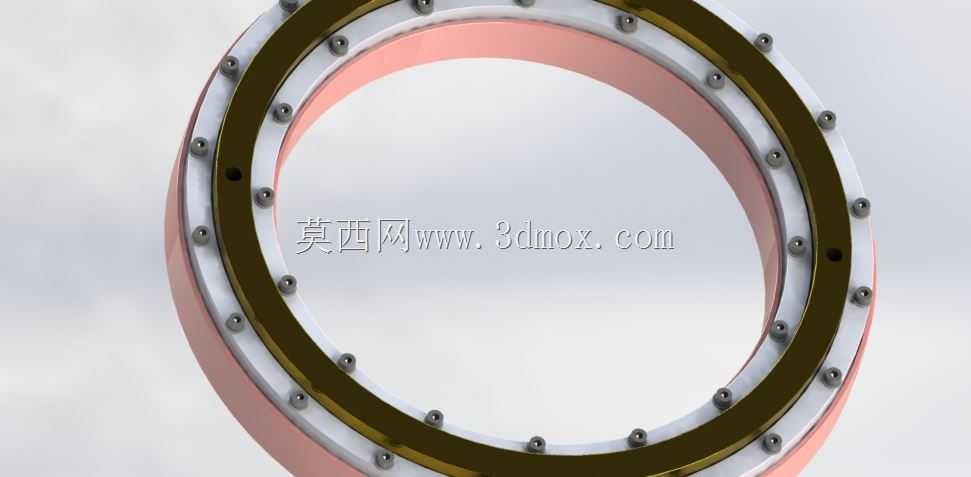

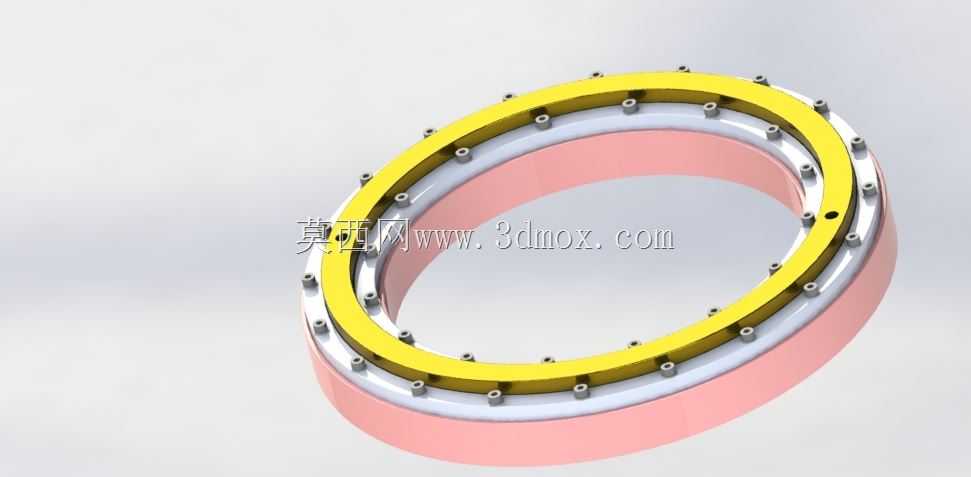

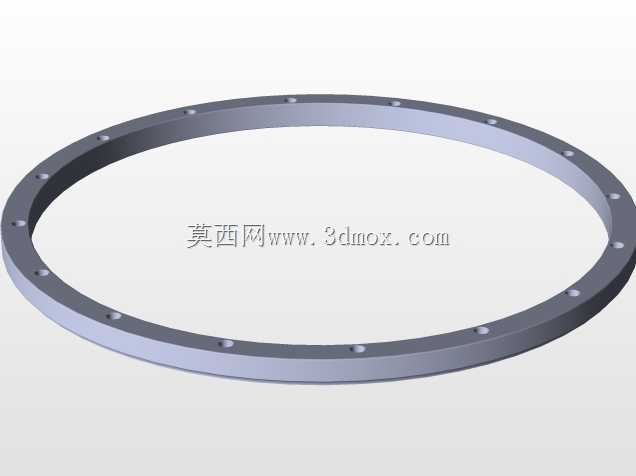

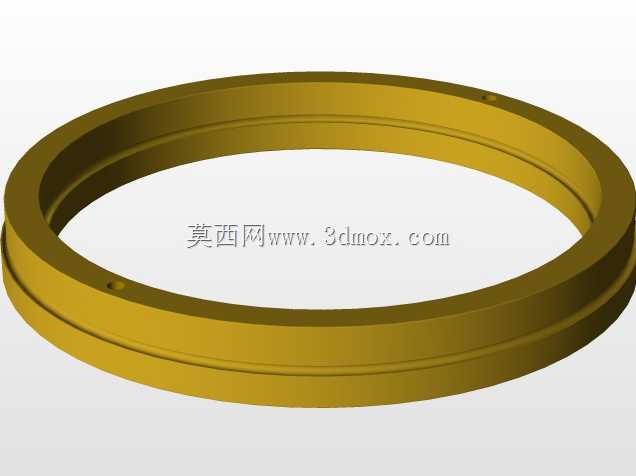

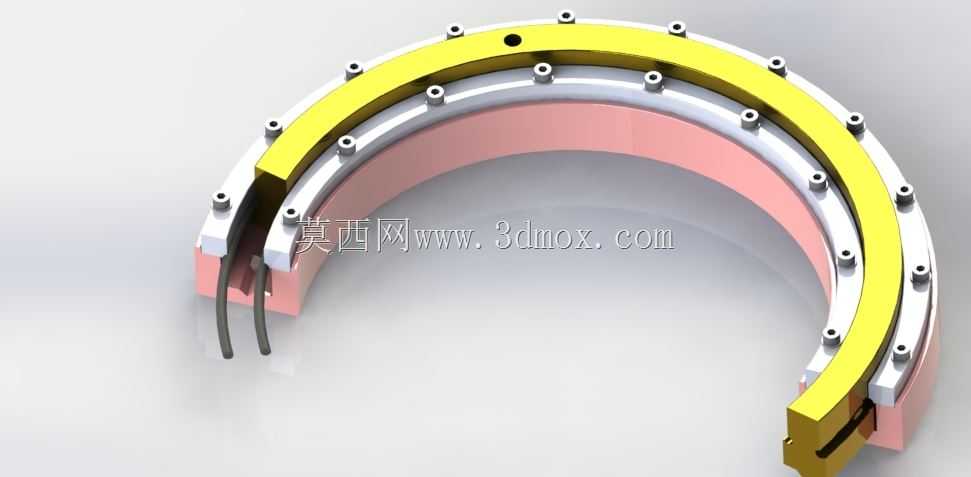

从结构设计逻辑来看，该密封结构采用多层复合叠层设计，最外侧粉色层为刚性承压支撑环，直接与设备壳体的弧形安装槽贴合，承担螺栓预紧产生的压应力，避免软质密封层被过度挤压产生永久形变；中间黄色层为金属密封主承压层，表面做了精密研磨处理，与上下支撑环的接触面粗糙度控制在Ra0.8以内，依靠金属面的微观贴合实现高压工况下的介质阻隔；内侧灰色层为弹性补偿层，嵌入在支撑环的预留槽内，可补偿设备运行过程中因温度变化、振动产生的微小轴向与径向位移，避免金属密封面因硬接触出现磨损间隙。

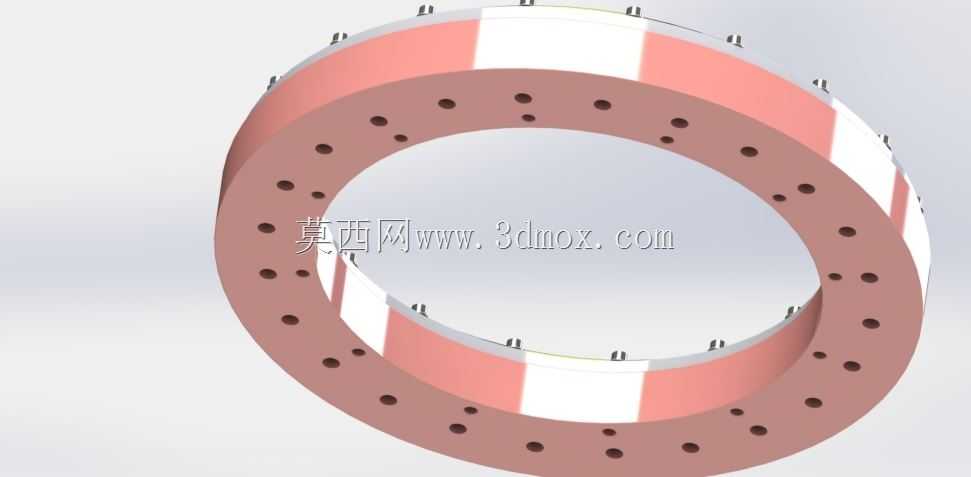

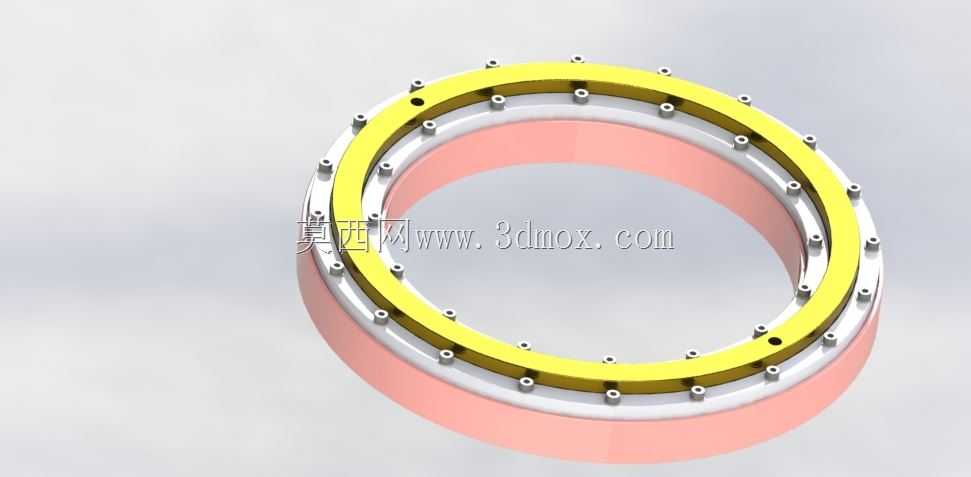

安装边界上，该结构沿弧形方向均匀布置内六角圆柱头螺栓，螺栓孔位沿弧面等距分布，相邻螺栓的间距控制在螺栓公称直径的5倍以内，保证弧面各点的预紧压力差不超过15%，避免局部压力不足导致泄漏。密封结构的轴向总厚度根据承压等级匹配，常规1.6MPa工况下总厚度控制在28-35mm区间，径向宽度根据对接法兰的弧面半径调整，安装时需先将各层密封件按顺序嵌入壳体的弧形定位槽内，定位槽的侧壁与密封环的径向间隙控制在0.2-0.3mm，既保证安装时的调整余量，又避免运行过程中密封环出现径向窜动。

实际选型应用时，需重点核对对接弧面的曲率半径公差，若弧面圆度公差超过0.1mm/m，需在支撑环与壳体接触面增加0.5mm厚的柔性石墨调整垫，补偿安装面的形位公差；若工况存在腐蚀性介质，可将黄色金属密封层更换为316L材质或哈氏合金材质，弹性补偿层更换为氟橡胶材质，适配不同介质的密封需求。这类多层组合密封相比单一的橡胶密封或金属平垫密封，使用寿命可提升3倍以上，同时可承受最高10MPa的介质压力，在大直径弧形密封场景中可有效降低后期维护频次，减少设备停机检修的时间成本。建模过程中需重点保证各层密封环的弧面曲率一致性，螺栓孔的同轴度公差控制在0.05mm以内，避免安装时出现螺栓卡滞、密封层错位的问题，同时需预留弹性补偿层的压缩量空间，压缩率控制在15%-20%区间，保证弹性补偿效果的同时避免过度压缩导致弹性失效。
