立式商用多级过滤直饮净水设备结构设计

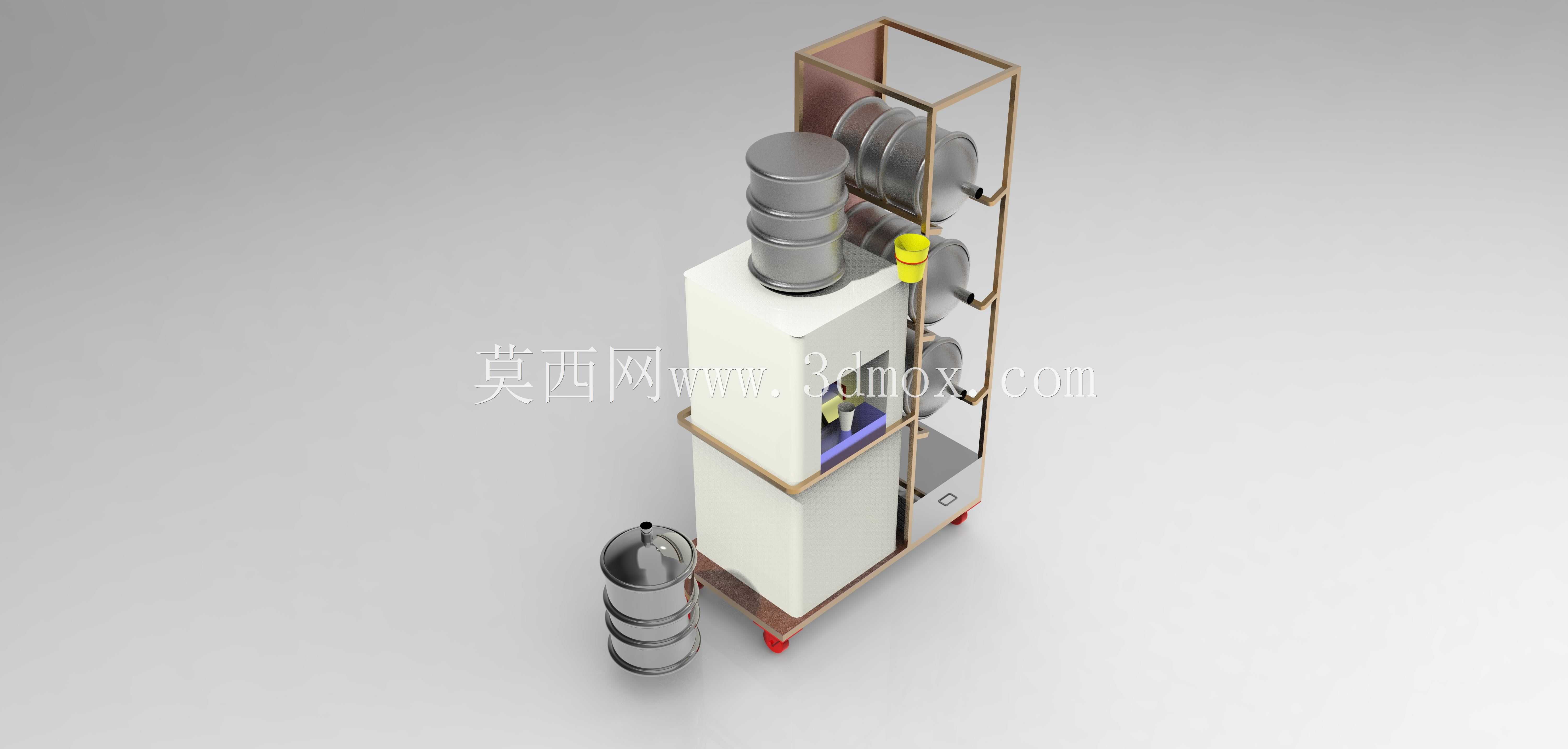

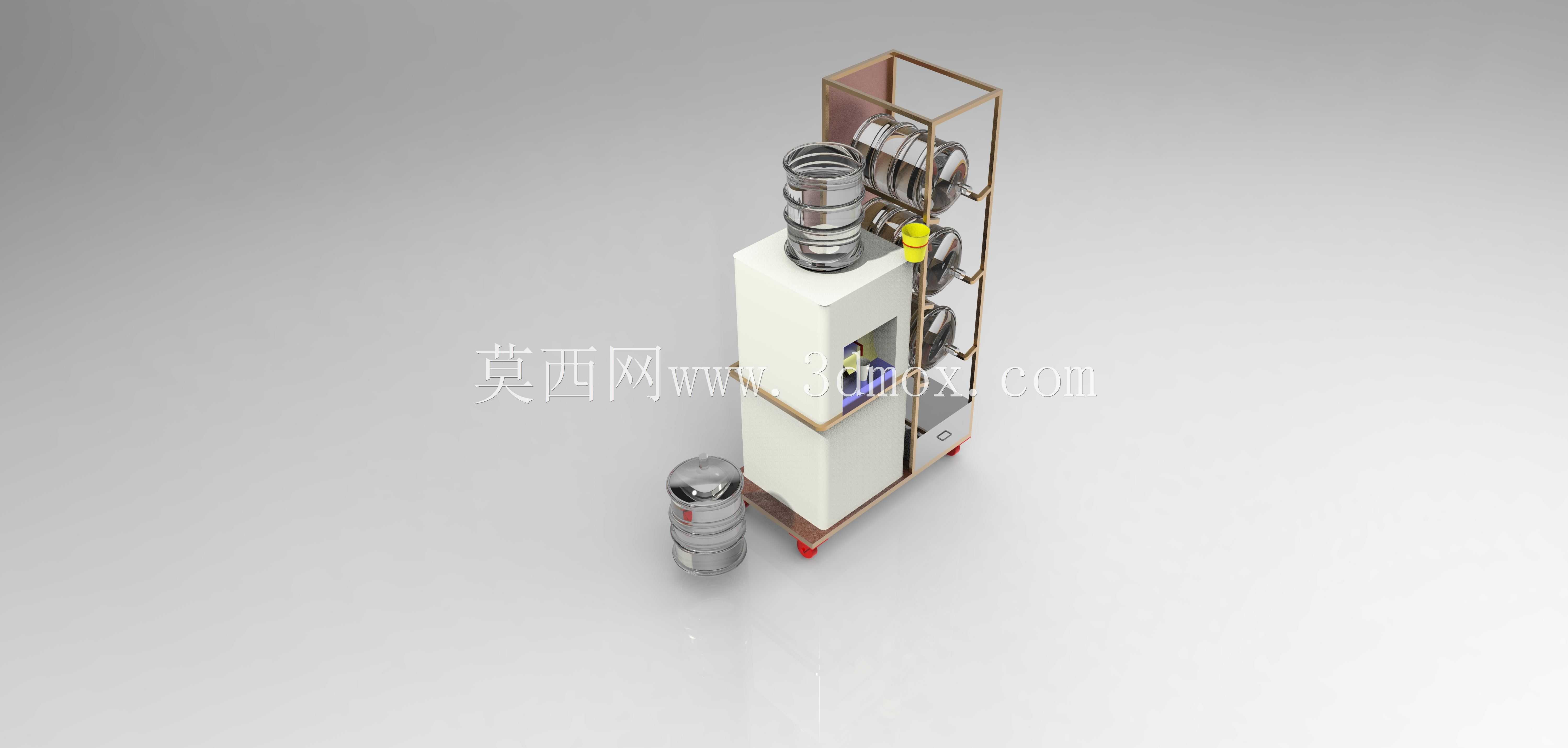

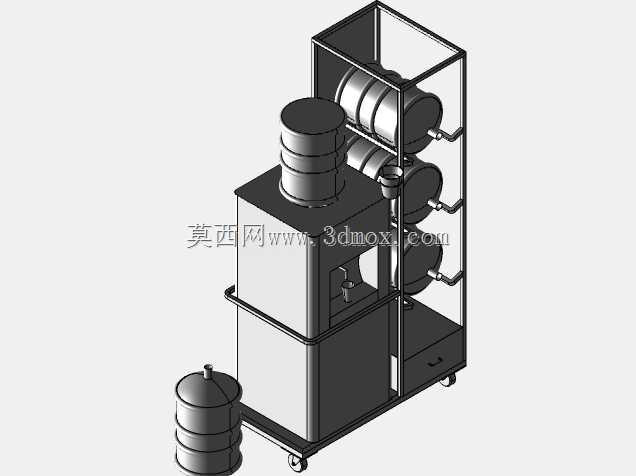

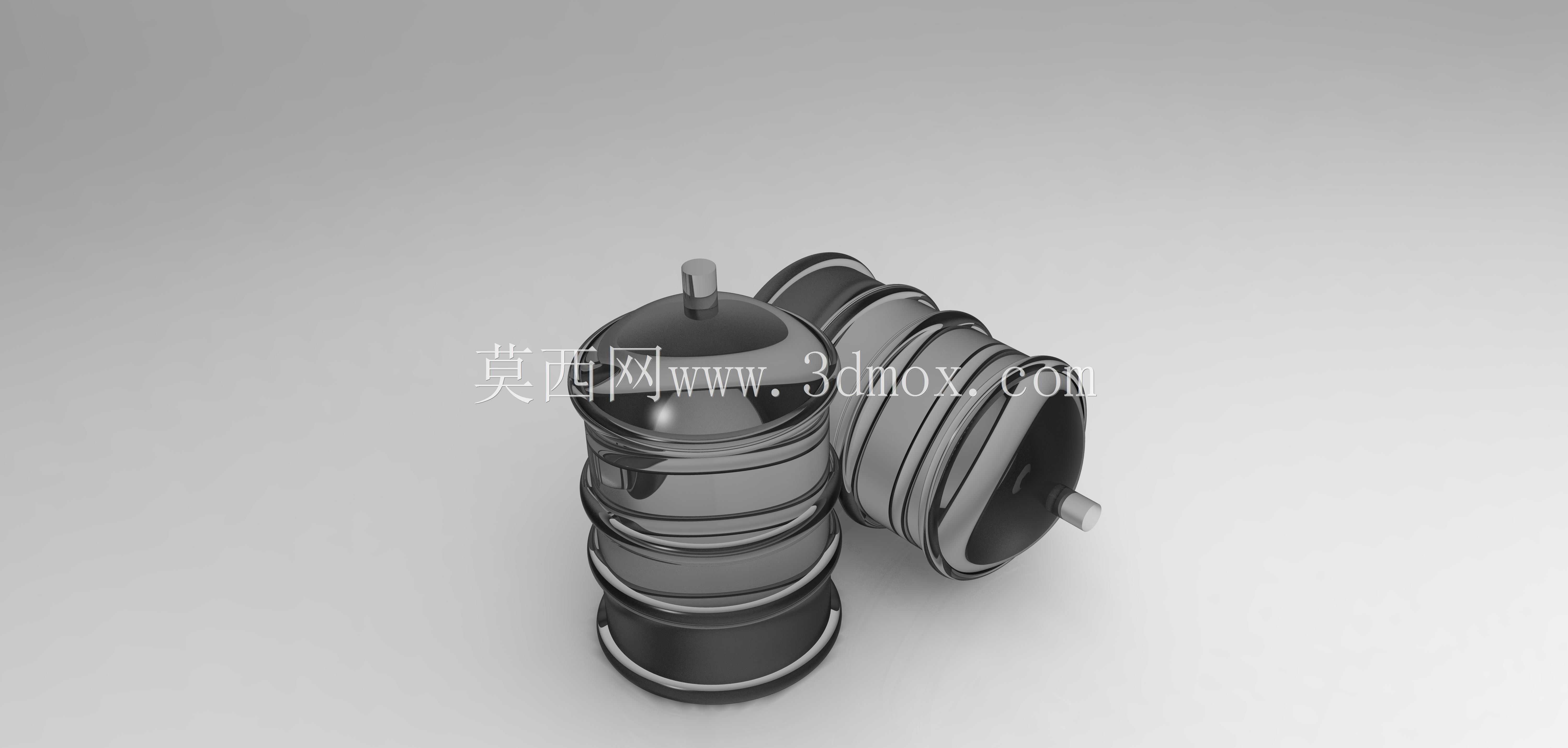

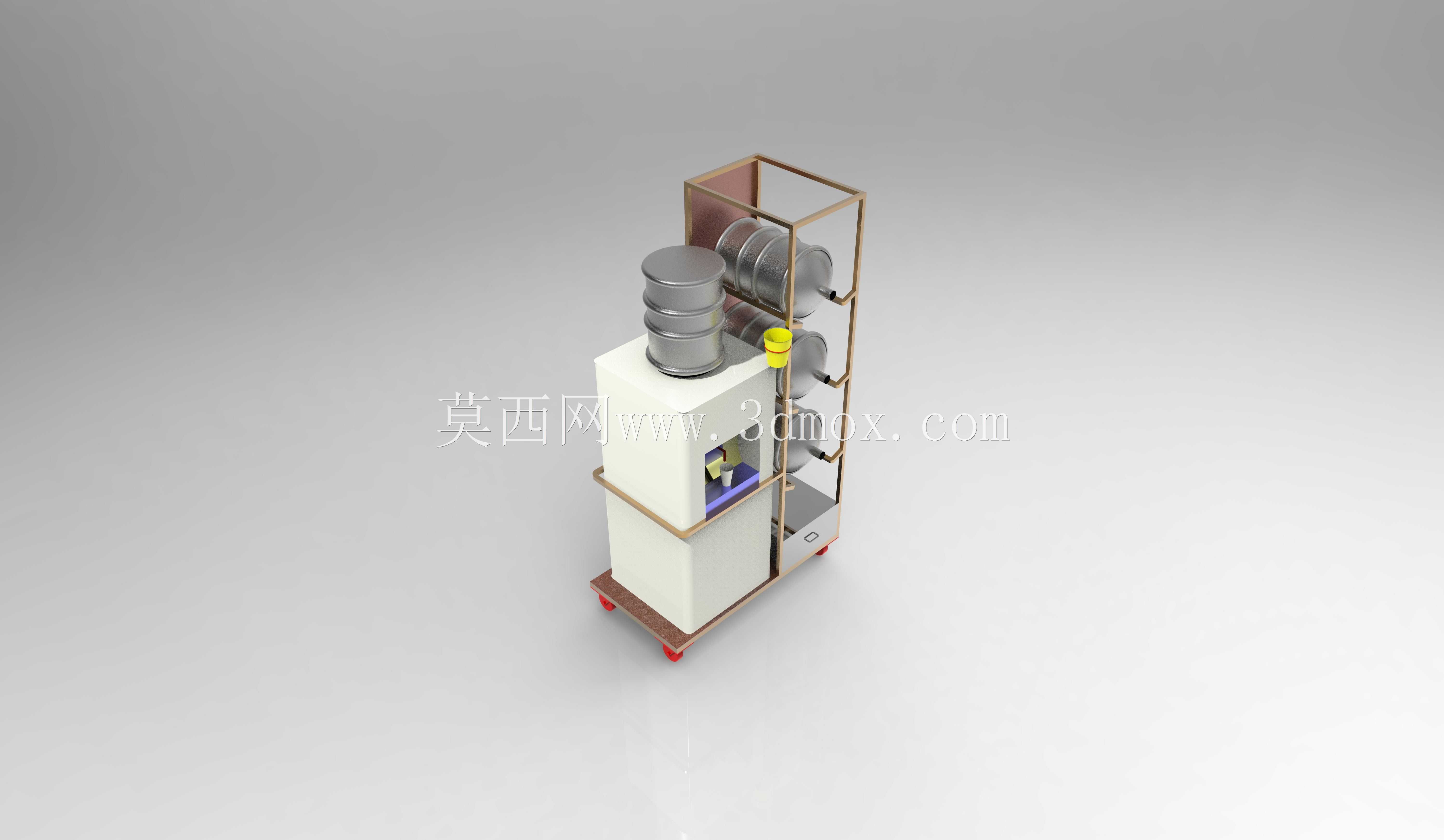

这款立式净水设备的结构设计，核心面向商用公共饮水场景，覆盖写字楼茶水间、小型餐饮门店、校园公共饮水点、工厂班组休息区这类日均饮水需求量在百升级别的使用场景，区别于家用厨下式净水设备的紧凑布局，该设计采用立式落地架构，将多级过滤单元、储水单元、出水控制模块做了分层排布，最大化利用垂直空间，减少对地面使用面积的占用。从功能实现逻辑来看，设备整合了前置粗滤、核心精滤、后置口感调节的多级过滤路径，配套的外置储水桶可承接制水完成的洁净水体，避免高峰用水时段制水速度跟不上取水需求的问题，框架式的侧边承载结构，将多组过滤滤瓶沿竖向排布固定，既方便后期运维时更换滤料，也能让管路连接路径尽可能缩短，减少不必要的管路弯折带来的水压损失。设计过程中优先考虑了安装与运维的边界条件，设备底部预留了可调支撑脚位，可适配地面存在轻微不平整的安装场景，整体外轮廓的进深控制在常规公共区域过道预留尺寸范围内，不会对人员通行造成阻碍，侧边的框架结构采用标准化型材拼接，不需要复杂的定制钣金件即可完成组装，有效控制生产加工的成本。设备的出水端预留了多档位出水的安装位，可根据使用场景需求选配常温、加热甚至制冷模块，不需要对主体框架做结构性改动，拓展性较强。在结构强度校核层面，滤瓶固定位做了局部加强处理，可承受过滤过程中管路带来的持续水压震动，避免长期使用后出现固定位松动、管路渗漏的问题，储水区域的承重底座做了载荷分散设计，满水状态下的重量可均匀传递到底部支撑结构，不会出现局部应力集中导致的结构变形。设备的外壳采用分体式拼装结构，运维时仅需拆卸对应位置的侧板即可接触到内部管路与滤瓶，不需要将整机外壳完全拆解，大幅降低后期维护的操作难度，管路排布上预留了足够的操作空间，更换滤瓶时不需要拆卸周边其他零部件，单人即可完成常规的滤料更换操作。
