方形法兰安装伺服电机结构设计

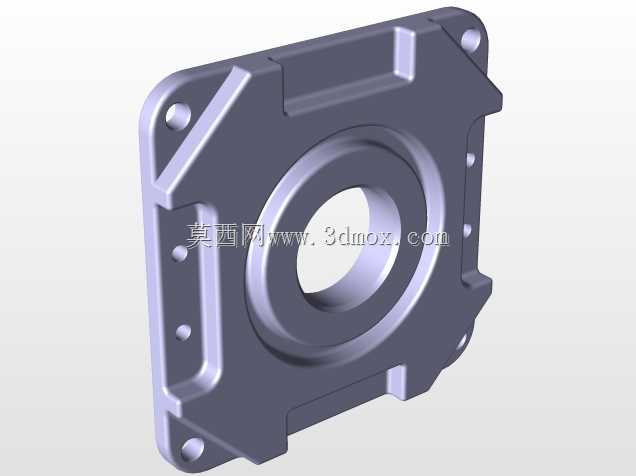

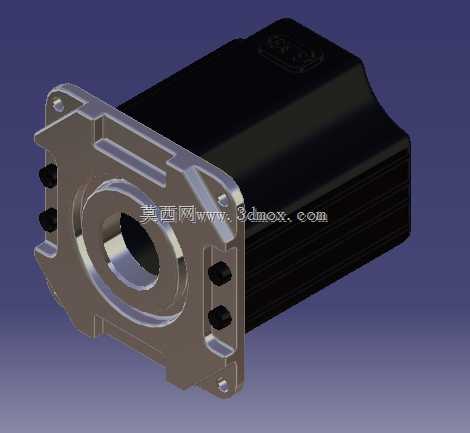

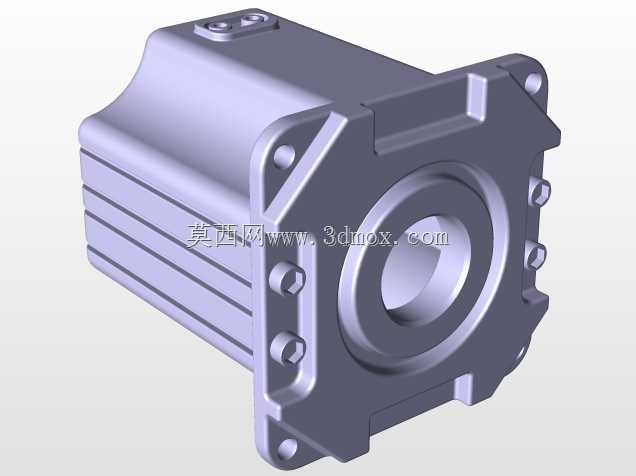

这款伺服电机的结构设计，首先围绕工业自动化场景的安装适配性做了核心考量，前端采用方形带安装孔的法兰结构，四个角位预留的通孔可直接通过螺栓固定在设备安装面，无需额外转接支架，能大幅缩减设备装配环节的调试工时，适配数控加工工作台、自动化送料模组、工业机器人关节等对安装同轴度要求较高的场景。从实际功能层面看，该结构预留了前端输出轴的中空安装位，可适配不同规格的轴连器、同步轮等传动连接件，输出端周边的黑色凸起结构为接线端子预留位，布线时可直接从电机侧方走线，避免传动部件运动过程中剐蹭线缆，降低设备长期运行的线路故障概率。

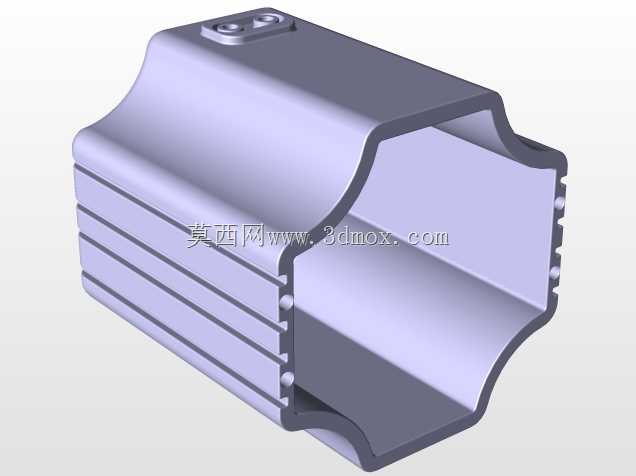

设计过程中优先考虑了散热需求，电机主体外壳采用带竖向散热筋的结构，增大壳体与空气的接触面积，即使在长时间高负载运行工况下，也能通过壳体快速散出绕组产生的热量，避免因过热触发伺服系统的过载保护，影响生产线连续运行。前端法兰与主体壳体的衔接处做了台阶式定位结构，装配时法兰端面与电机定子轴线的同轴度公差可控制在0.02mm以内，能有效降低输出轴的径向跳动量，保障传动精度，尤其适配3C产品组装、精密检测设备这类对传动定位精度要求达到丝级的应用场景。

从安装边界来看，方形法兰的对角安装孔距适配主流40、60系列伺服的安装尺寸标准，电机主体的径向尺寸小于法兰外接圆直径，安装时相邻部件的避让空间只需略大于主体外径即可，不会占用过多设备内部的布局空间，后端的编码器安装位做了内嵌式设计，既可以保护编码器不受外部磕碰损坏，也不会额外增加电机的轴向总长度，方便在空间紧凑的小型自动化设备内布置。材质选用上，前端法兰采用铝合金材质加工，兼顾结构强度与轻量化需求，主体外壳采用硬质铝合金压铸成型，表面做氧化处理提升耐磨与抗腐蚀性能，配套的安装紧固件采用标准3/16规格内六角螺栓，现场装配时无需准备特殊规格工具，用常规内六角扳手即可完成安装锁紧，日常维护拆卸也十分便捷。

结构细节上，法兰端面的输出轴孔周边做了倒角处理，装配轴连器时可快速导向对位，避免硬敲硬砸损坏输出轴的轴承结构，壳体上的散热筋走向与电机轴向平行，设备运行时带动的气流可顺着筋条方向快速带走热量，散热效率比光滑壳体提升近三成。接线端的凸起结构内部预留了密封槽，可加装密封圈实现IP65级防护，适配有少量切削液、粉尘的加工车间工况，无需额外加装电机防护外罩，进一步降低设备的整体配套成本。
