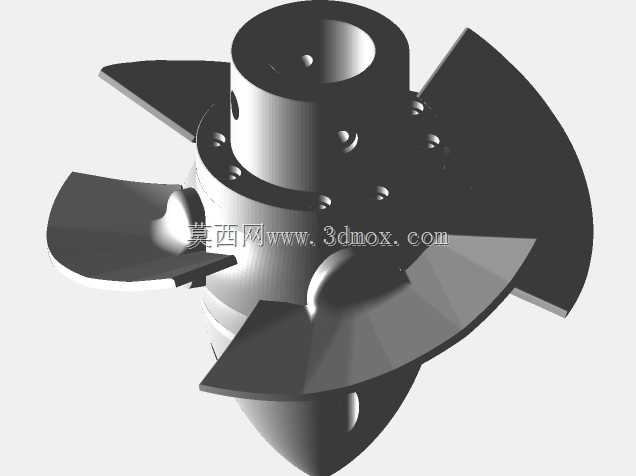

轴流转桨式水轮机转轮结构设计

轴流转桨式水轮机的转轮是整个水力发电单元中直接承接水流能量转换的核心过流部件，其结构设计合理性直接决定了机组的水能利用效率、运行稳定性以及全生命周期的维护成本。这类转轮主要适配低水头、大流量的水电站工况，在平原径流式电站、潮汐能源利用站点中应用广泛，相较于定桨式转轮，其桨叶可根据运行水头、负载变化调整角度，能够在宽负荷区间维持较高的水力效率，减少非最优工况下的水力脉动与空蚀风险。从结构组成来看，该转轮包含轮毂体、均布的桨叶、桨叶操作机构连接端、主轴连接法兰以及泄水锥几个核心部分，轮毂体作为承载桨叶的核心基体，内部预留了桨叶转动的操作油路与枢轴安装空间，外圆面的螺栓孔位用于连接端盖实现密封，避免高压水流侵入轮毂内部损伤操作构件。桨叶采用空间扭曲翼型设计，翼型截面从根部到外缘按照不同圆柱截面的水流速度三角形进行匹配，保证水流沿桨叶表面平顺流动，减少脱流、叶道涡等不良流态的产生；桨叶根部的法兰结构与轮毂内的转臂连接，可在操作机构驱动下绕自身枢轴转动，调整安放角以适配不同工况的来流条件。安装边界层面，转轮上端通过法兰与水轮机主轴刚性连接，传递扭矩至上部发电机单元，下端的流线型泄水锥用于引导转轮出口水流平顺汇入尾水管，减少出口水力损失，转轮外缘与转轮室之间保留均匀的微小间隙，既避免运行中桨叶与固定部件碰磨，又能控制间隙漏水量降低容积损失。在建模过程中，需要重点保证各桨叶的安装角一致性、枢轴轴线的位置精度，以及轮毂过流表面的流线顺滑度，桨叶表面的曲面连续性直接影响水力损失大小，建模时需严格按照翼型坐标点构建曲面，避免出现局部折角、凹凸等缺陷；同时要考虑实际加工的工艺性，桨叶根部与轮毂的过渡区域需设置合理的圆角，降低应力集中系数，避免长期交变水力载荷下出现疲劳裂纹。实际运行中，转轮需要承受高速水流的冲击载荷、桨叶调节时的操作力矩，以及可能出现的空蚀破坏，因此结构设计时除了保证水力性能，还需通过合理的壁厚设计、材料选型匹配对应工况的强度要求，尤其是桨叶外缘区域，由于线速度最高，空蚀风险最大，结构上需保证足够的刚度，避免运行中出现过大的形变影响间隙值。
