小型混流式水轮机转轮结构三维设计

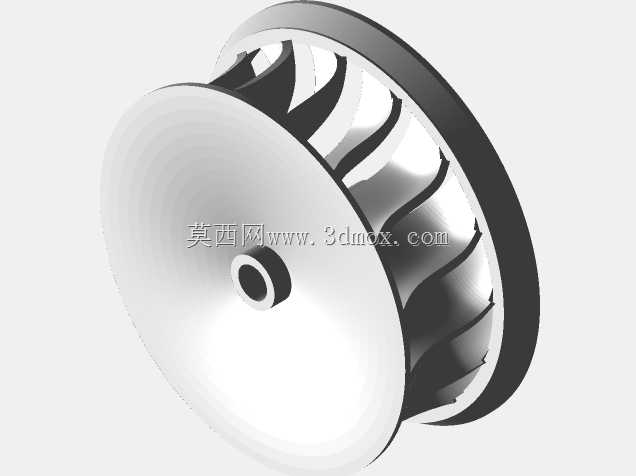

在中小型径流式水电站的能量转换单元中，混流式水轮机转轮是直接承接水流压能与动能、将其转化为旋转机械能的核心过流部件，其叶型曲率、流道顺滑度直接决定整台机组的水力效率与运行稳定性。这款小型混流转轮的设计，首先匹配的是低水头、小流量的山区微型水电站点位工况，整体采用上冠、下环与扭曲叶片一体化的结构布局，中心设置带定位台阶的轴孔，用于和水轮机主轴通过平键实现周向固定，轴孔端面预留有螺栓锁紧的沉台空间，可避免运行过程中主轴窜动带来的连接失效。

从流道设计逻辑来看，叶片采用空间扭曲变截面构型，进水边顺应来流方向做圆角修型，可减少水流进入叶道时的撞击损失，出水边厚度做渐变减薄处理，能降低水流出口的环量损失，避免尾水管内出现强涡带引发机组振动。上冠采用锥面过渡构型，从中心轴孔位置向外平滑延伸至叶片进水侧，既可以引导水流平顺进入叶道，也能减少上冠表面的摩擦水力损失；下环采用等厚圆弧环形结构，对所有叶片的外缘形成刚性支撑，同时约束叶道内的水流不会向外缘泄漏，提升过流的容积效率。

安装边界层面，这款转轮的轴向定位尺寸以中心轴孔的台阶端面为基准，径向配合尺寸需与主轴的配合段保持过渡配合公差，下环外缘与转轮室的间隙需控制在均匀的环形范围内，避免运行中出现碰磨。实际应用场景中，这类小型转轮除了配套常规微型水电站点，也可用于小型引水式发电系统、工业余压能量回收的水力透平单元，在设计建模过程中，需要重点校核叶片的型线偏差，确保每个叶道的过流面积一致性，避免因叶道流量不均引发的径向力不平衡，同时要考虑转轮整体的动平衡特性，在结构允许的位置预留动平衡去重区域，保障高转速运行下的稳定性。叶片与上冠、下环的连接位置做了大圆角过渡处理，既可以减少应力集中，提升转轮的抗疲劳强度，也能避免流道内出现死水区引发的泥沙淤积问题，适配含少量泥沙的山区水流工况。
