立式双缸往复式蒸汽机结构设计

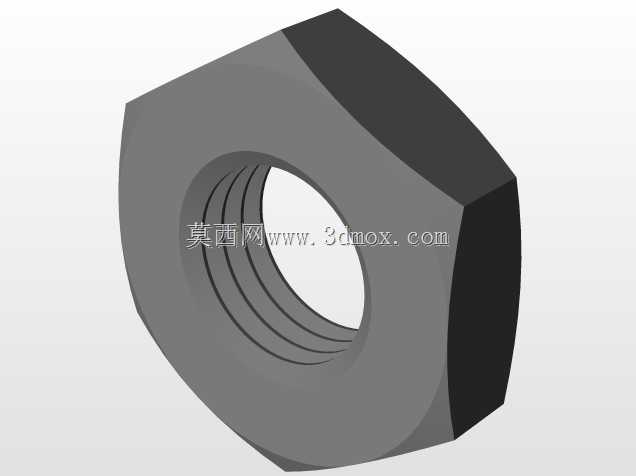

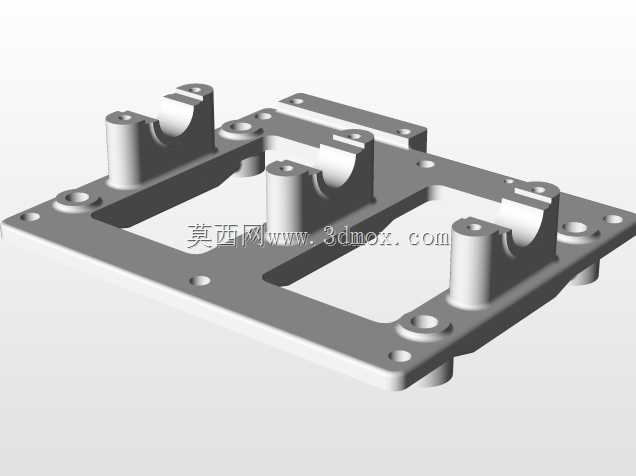

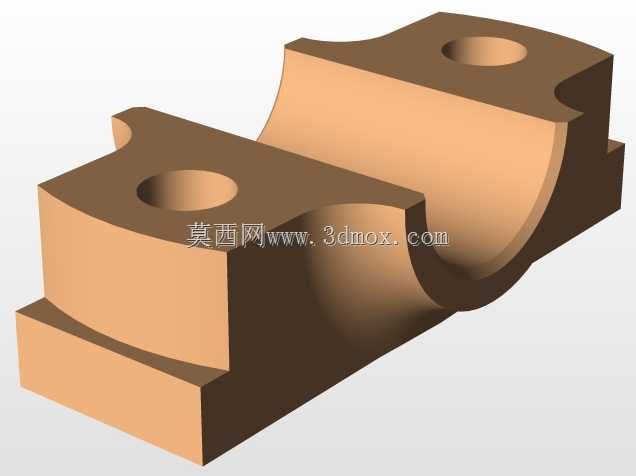

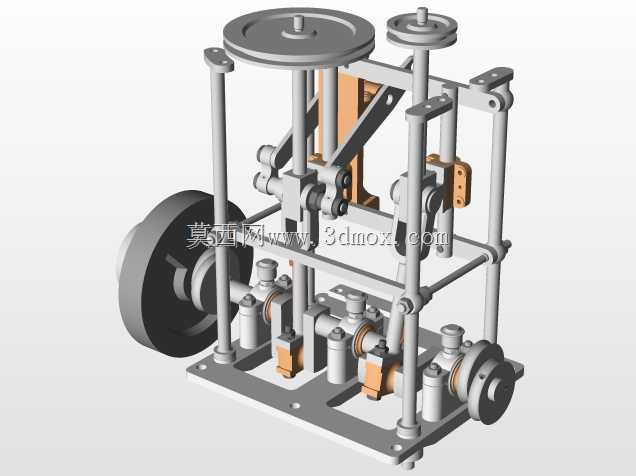

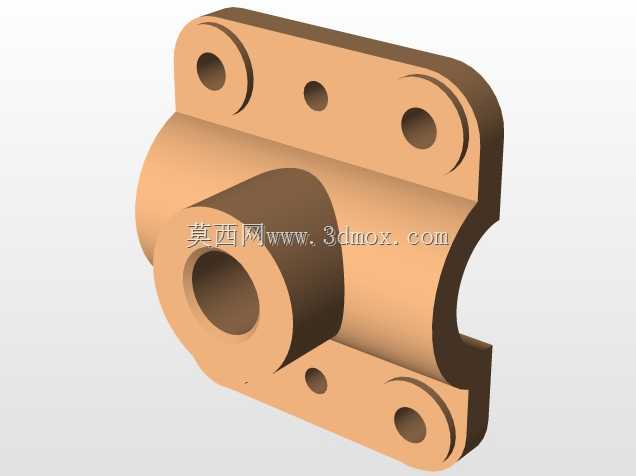

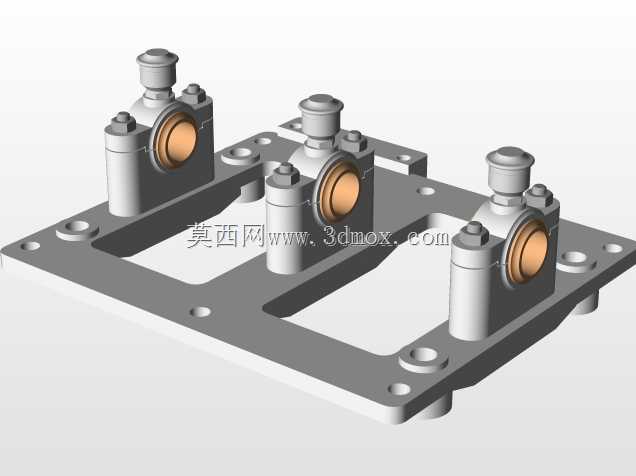

这套立式双缸往复式蒸汽机结构，核心是通过蒸汽压差推动活塞做直线往复运动，再经曲柄连杆机构将直线运动转换为旋转扭矩输出，可作为小型动力输出单元适配教学演示装置、复古动力模型、小型实验台的动力源，也能为早期工业动力原理的结构验证提供直观的实体参考。整机采用框架式立式布局，底部为整块平板式安装基座，基座上预留了多组安装孔位，可直接通过螺栓固定在实验台架或配套设备的安装面上，安装时需保证基座平面度公差不超过0.1mm/m，避免运行过程中因机架受力不均产生卡滞或异常振动。

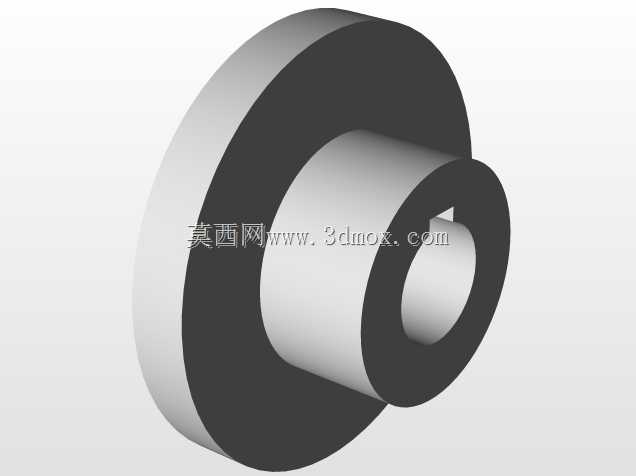

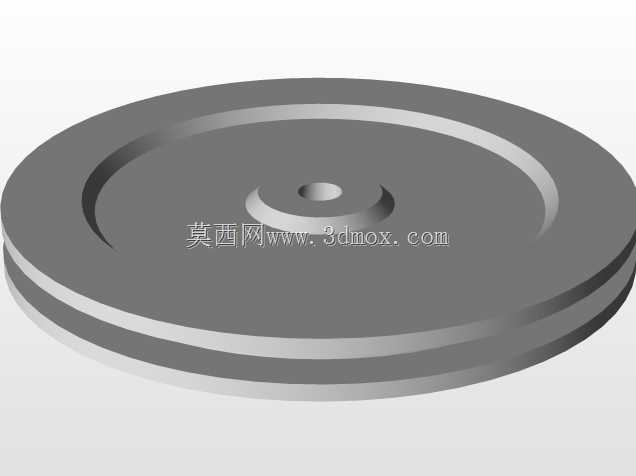

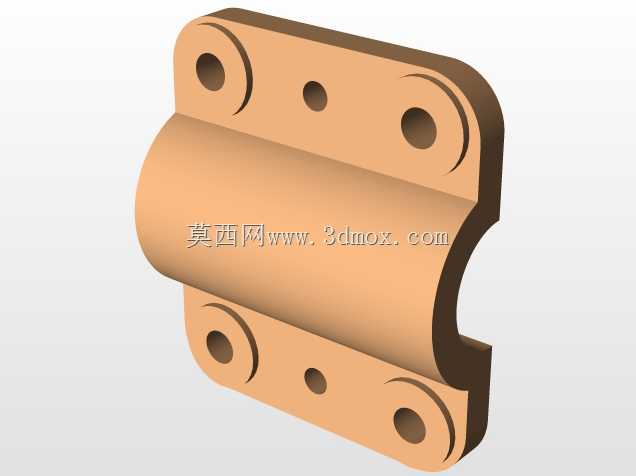

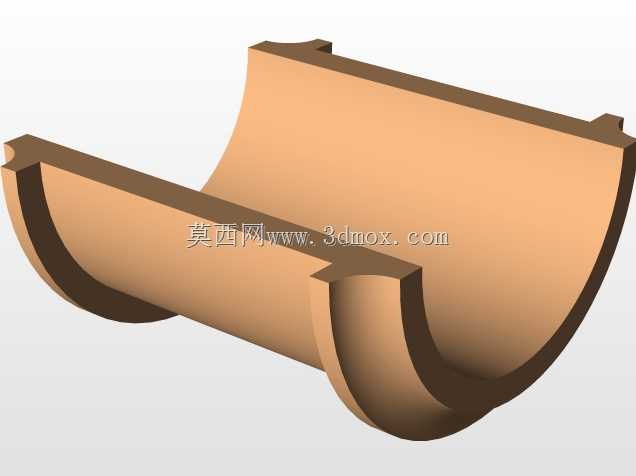

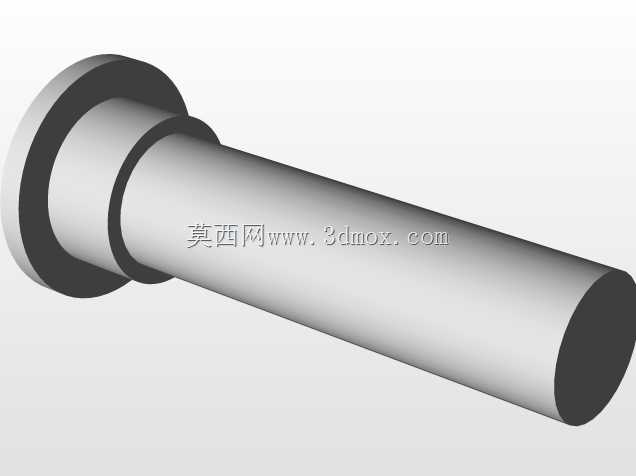

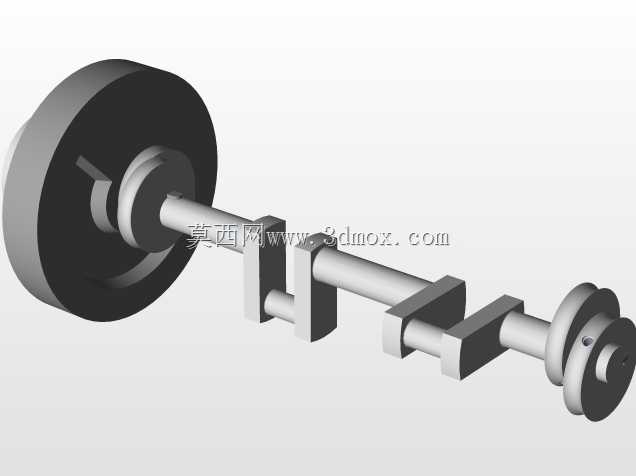

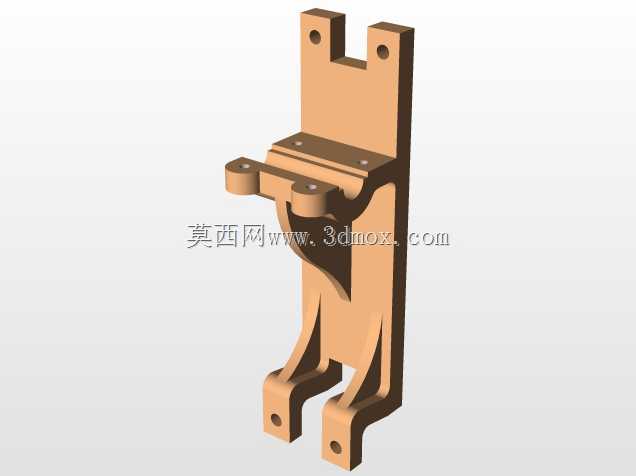

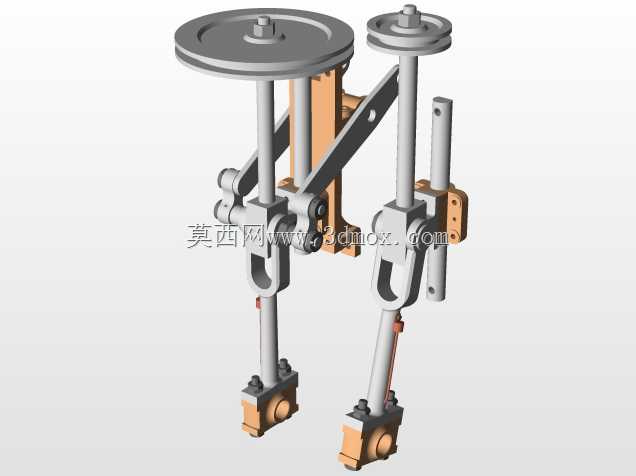

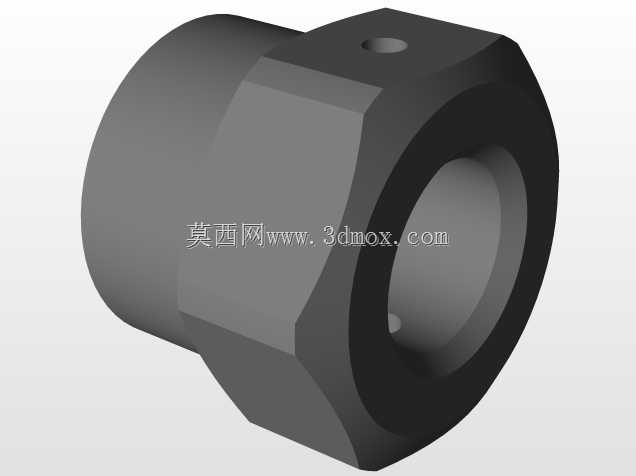

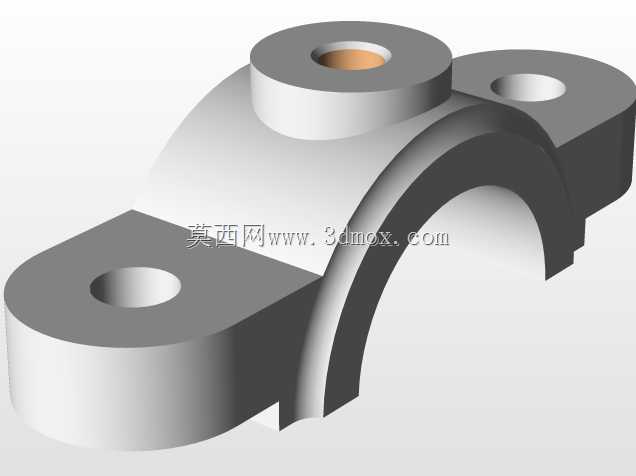

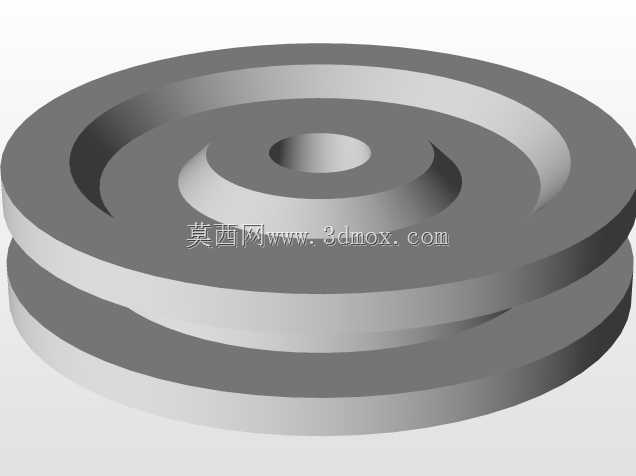

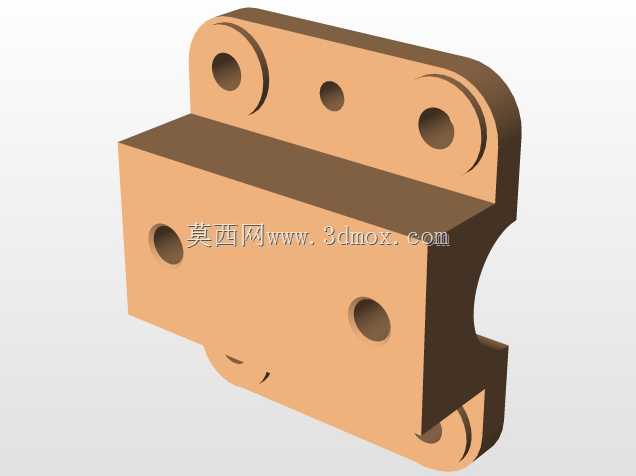

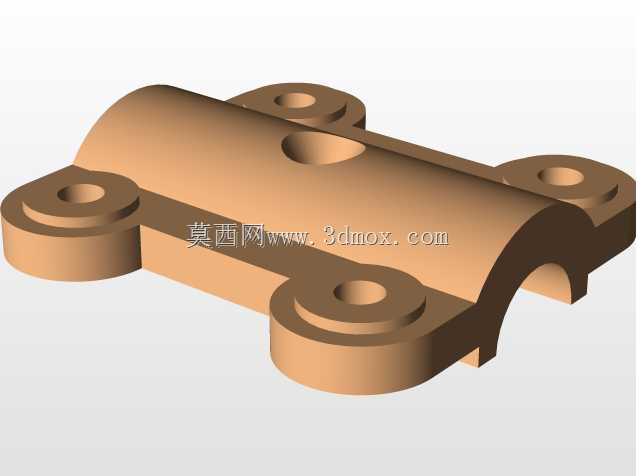

结构设计上，两套活塞缸体对称布置在机架下部，缸体通过铜质衬套与机架立柱定位连接，活塞与缸壁的配合间隙控制在0.02-0.03mm区间，既保证蒸汽做功时的密封性，又避免活塞运动过程中出现过度磨损。每套活塞对应独立的曲柄滑块机构，两个曲柄在输出轴上呈90度相位差布置，可有效规避单缸蒸汽机的死点问题，保证动力输出的连续性，无需额外设置飞轮启动辅助结构即可在初始进气状态下顺利启动。输出轴两端分别布置了大尺寸飞轮与带轮，飞轮主要用于储存旋转动能，平抑活塞往复运动带来的转速波动，让输出扭矩更平稳；带轮则用于对接外部负载，可通过皮带传动将动力传递给配套的作业机构。

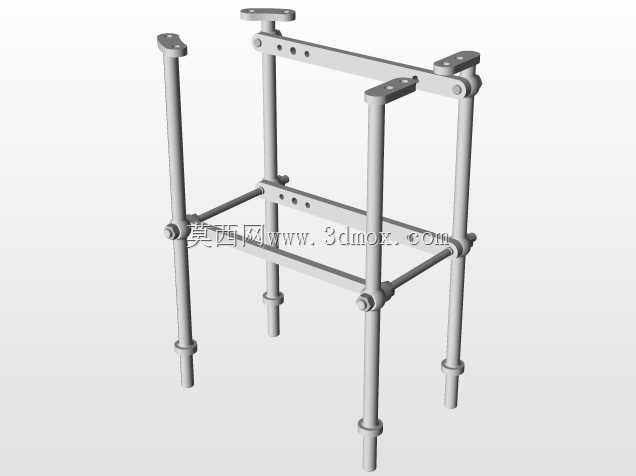

上部的阀控机构通过顶杆与下部的曲柄传动结构联动，可随输出轴的转动自动完成进排气的时序切换，无需额外设置独立的控制阀驱动结构，简化了整机的传动链路。机架采用四根立式立柱搭配多层横向支撑板的框架结构，所有立柱与支撑板之间通过定位销加螺栓的方式连接，既保证了整体结构的刚性，又方便拆装检修内部的活塞、连杆等易损部件。整机的横向安装边界控制在300mm*250mm范围内，高度方向不超过400mm，属于小型台式动力装置，对安装空间的要求较低，适配桌面级实验台或小型模型装置的安装需求。

设计过程中针对运动部件的干涉问题做了多轮校验，所有连杆的摆动行程、阀控顶杆的升降距离、飞轮的转动范围都预留了足够的安全间隙，运行过程中不会出现部件碰撞的问题。活塞与阀杆的运动导向部位都设置了自润滑衬套，可降低长期运行的磨损速率，减少维护频次。进气接口统一布置在缸体侧部，方便外接蒸汽管路，排气口则朝向机架外侧，避免排出的废汽影响其他传动部件的运行状态。
