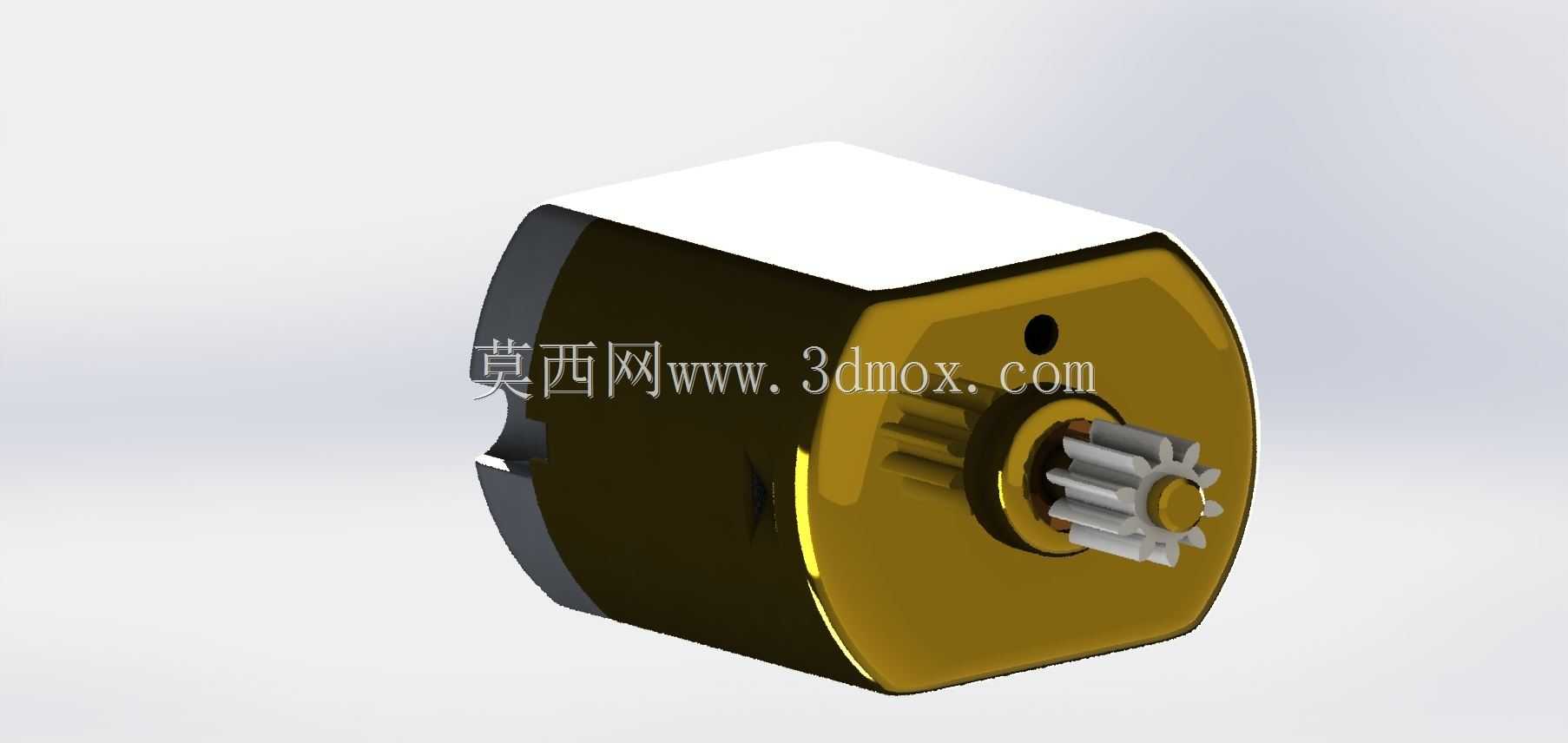

带输出齿轮的微型有刷直流驱动电机

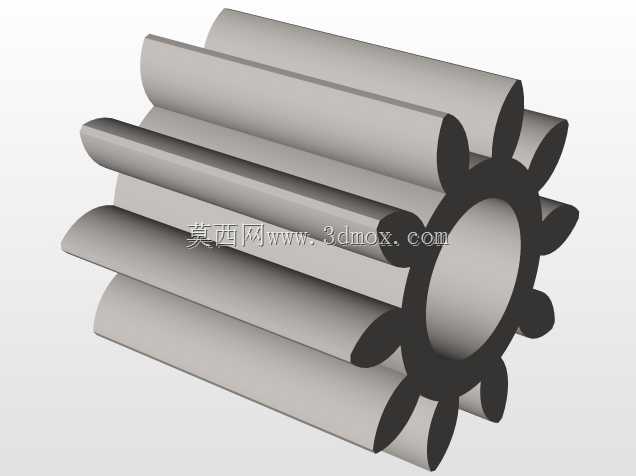

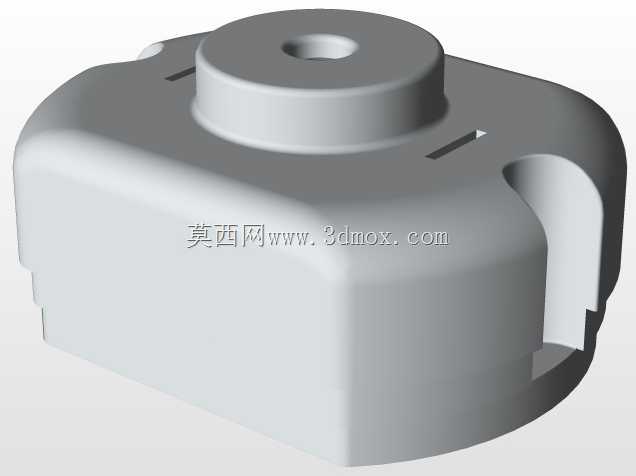

这类带前置输出齿轮的微型直流电机，常被用在小型自动化执行机构、消费电子传动组件、教学实验装置、小型智能玩具的动力单元中，作为低功率场景下的旋转动力源，承担电能到旋转机械能的转换职能，适配低压直流供电场景，可直接通过调整输入电压实现转速区间的线性调节，也可搭配PWM调速模块实现更精准的转速与扭矩输出控制。从结构设计来看，该电机采用方形金属外壳封装，外壳边角做了圆弧过渡处理，既可以提升壳体的结构强度，避免装配过程中边角磕碰造成壳体变形，也能在密集安装场景下减少对相邻元件的剐蹭。输出端直接集成金属传动齿轮，省去了用户额外加装输出联轴器、匹配传动齿轮的工序，齿轮模数适配常规小型减速箱的输入齿形参数，可直接与配套减速组啮合，降低传动链路的装配误差。设计过程中优先考虑了安装适配性，方形壳体的两个侧面预留有标准安装孔位，孔位间距符合微型电机的通用安装规范，可直接固定在厚度1-2mm的安装支架上，输出轴的中心高度与壳体底面保持固定尺寸公差，能保证啮合齿轮的中心距偏差控制在允许范围内，避免因安装错位导致的齿轮磨损加剧、传动噪音过大问题。电机的端盖与壳体采用卡扣加铆点的固定方式，既保证了内部磁钢、电枢、换向器组件的同轴度，也能在常规工作振动场景下避免端盖松脱。输出端的轴承采用含油轴承结构，在低转速、轻负载工况下可长期免维护运行，适配不需要频繁维护的密闭安装场景。从实际使用边界来看，这类电机的输出扭矩适合驱动1N·m以内的负载，连续运行时的温升控制在绝缘材料允许范围内，可在-10℃到60℃的环境温度区间稳定工作，安装时需要注意输出齿轮与啮合件的侧隙调整，侧隙过大会导致传动回差增大，侧隙过小则会加剧齿面磨损，日常选型时可根据实际负载的转速、扭矩需求，匹配对应减速比的外接减速箱，拓展输出参数覆盖范围。建模过程中还原了电机外壳的镀层质感、输出齿轮的齿形细节、端盖的定位小孔特征，所有安装尺寸均按照实物测绘参数绘制，可直接用于设备装配的干涉检查、传动链路的运动仿真环节，帮助结构设计人员在方案阶段就确认动力元件的安装空间是否充足，避免后期打样时出现安装干涉、传动匹配错误的问题。
