三相异步鼠笼式电动机三维结构设计

这款鼠笼式三相异步电动机的三维建模，完全围绕工业现场实际安装与运维需求展开，建模过程中优先还原了设备在产线集成时的核心边界约束。从应用场景来看，这类电机是离散制造业产线的核心动力源，覆盖皮带输送机驱动、机床主轴进给辅助动力、风机水泵配套、自动化生产线工位传动等绝大多数通用工业驱动场景，建模时特意保留了底脚安装的全部定位特征，方便结构工程师在做设备布局时直接匹配安装孔位，不用二次核对安装尺寸公差。

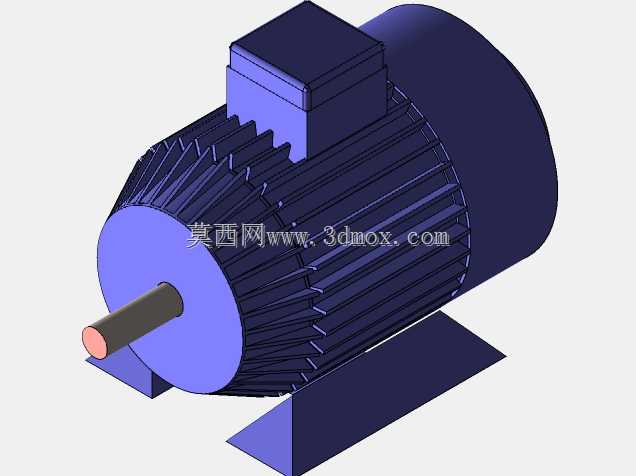

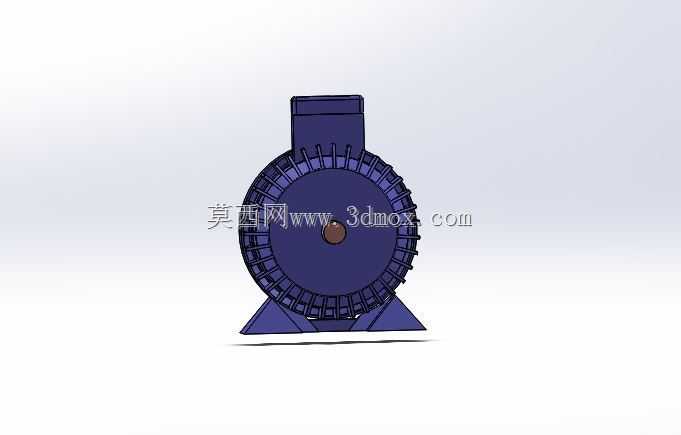

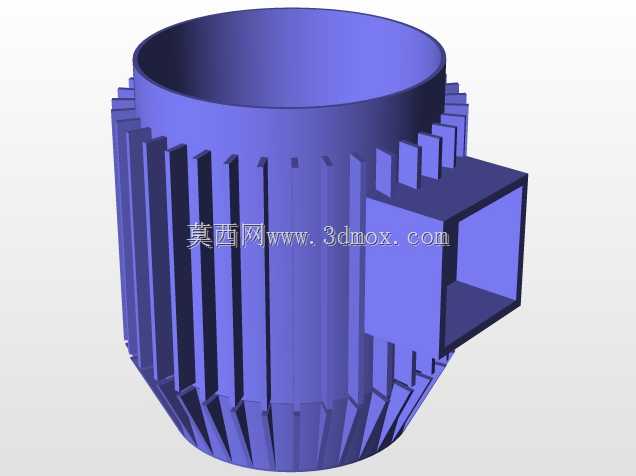

模型还原了电机的核心功能结构：外部散热筋采用等距圆周阵列布局，完全贴合实际铸件的拔模角度，既还原了铸件生产的工艺特征，也能让仿真工程师直接调用模型做散热流场分析，不用重新简化筋条结构；接线盒设置在机壳顶部的偏心位置，预留了现场布线的弯折空间，避免线缆过度弯折导致的绝缘层破损，建模时特意保留了接线盒内部的接线端子安装位，方便电气工程师做布线空间校验；输出轴采用标准圆柱轴伸设计，轴端保留了键槽特征，匹配通用联轴器、带轮、链轮的安装要求，轴伸长度严格控制在标准范围内，避免与配套传动部件发生轴向干涉。

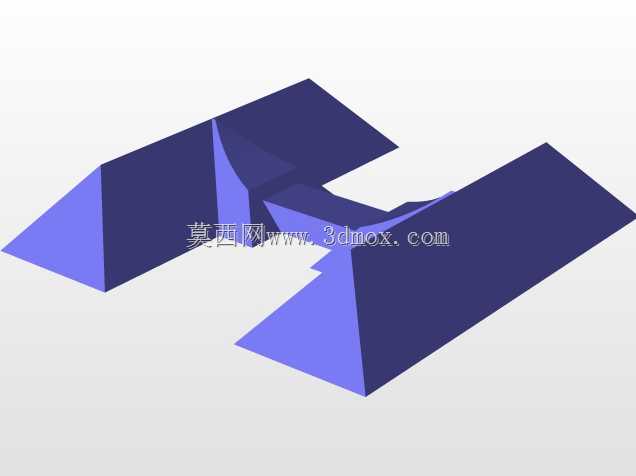

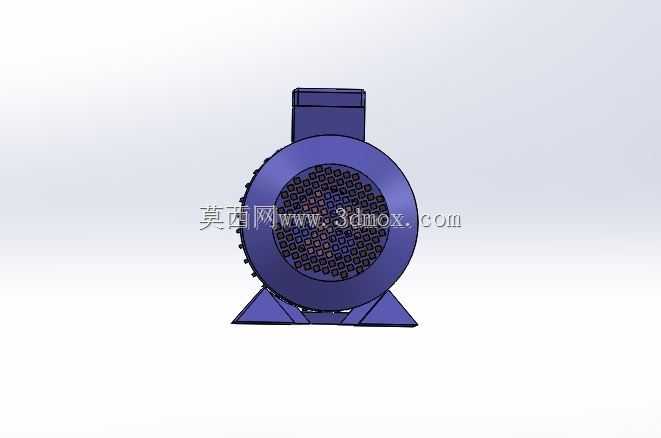

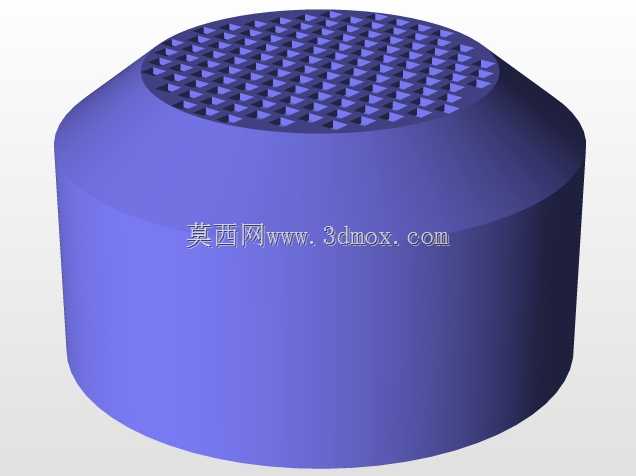

设计思路上完全遵循通用工业电机的设计规范，机壳采用铸铁材质的等效结构特征，端盖与机壳的止口配合位置做了精准的装配约束，还原实际装配时的定位关系；底脚的安装孔做了沉头特征，匹配通用内六角螺栓的安装空间，四个安装孔的中心距严格遵循Y系列电机的通用安装尺寸，方便不同功率段同机座号电机的互换适配。从安装边界来看，模型预留了电机尾部风罩的安全间隙，散热风罩与机壳的卡扣连接结构完整还原，在做产线布局时，工程师可以直接测量电机与周边设备的安全距离，避免后期运维时无法拆卸风罩清理散热通道；输出轴侧预留了联轴器安装的轴向空间，不会出现轴伸过长顶坏配套设备轴承的问题。

建模过程中特意规避了不必要的细节冗余，内部绕组、轴承等非外观安装特征做了合理简化，既保证模型轻量化，方便在大型产线装配体中调用不卡顿，又完整保留了所有外部安装、运维需要的结构特征，不管是做设备方案选型展示、产线布局干涉检查，还是做新员工的电机结构认知教学，都能直接调用，不需要二次修改结构。
