氧气通路用流体方向转换接头结构

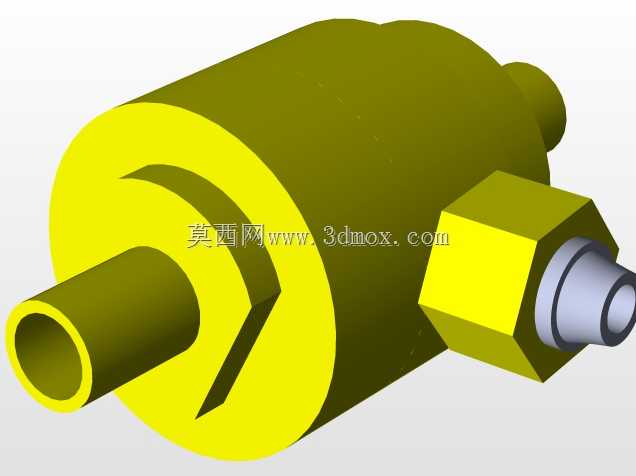

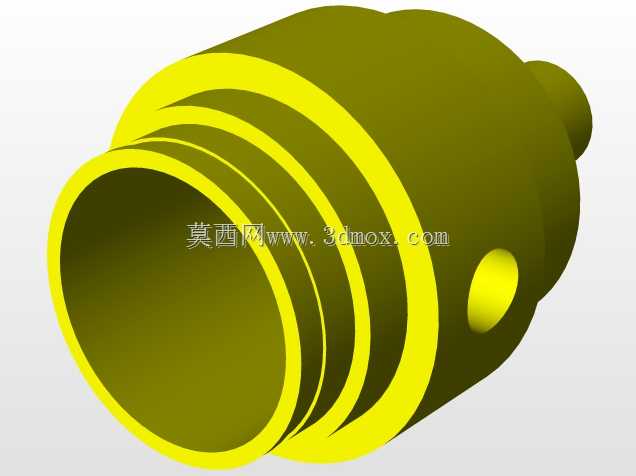

在医用气体管路系统的终端设备布局中，这类换向转换部件是气路面板内部实现介质流向调整的核心连接件，主要承担氧气通路的流向切换功能，适配中心供氧系统的终端面板、设备带内部气路排布需求，也可在小型制氧设备的内部管路中完成支路流向的调整，避免管路弯折带来的通径损失。从结构设计来看，主体采用回转体加侧出接口的布局，主通路为两端通径一致的空心圆柱结构，侧部设置带六角夹持位的分支接口，六角结构的尺寸适配常规扳手的夹持范围，安装时可直接用标准开口扳手完成锁紧操作，无需定制专用工装。主通路两端的接口采用等径设计，可直接对接同规格的医用气体软管或硬管接头，侧部接口的轴线与主通路轴线垂直，内部流道做了圆弧过渡处理，没有直角突变结构，能最大程度降低氧气输送过程中的压损，避免高速气流在直角位置产生涡流引发的管路振动或噪音。设计过程中优先考虑了医用气路的洁净要求，所有流道内壁均做光滑过渡处理，不存在积留杂质的死角，外部结构没有尖锐棱角，安装操作时不会划伤操作人员或损坏周边管路。安装边界方面，主体圆柱段的外径适配常规气路面板的开孔尺寸，侧部接口的伸出长度经过核算，安装后不会与面板内部的其他气路元件、电路走线产生干涉，主通路两端的接口长度预留了足够的管路插接深度，搭配标准卡箍或快插接头即可完成可靠密封，无需额外加工密封槽。这类换向结构相比多接头拼接的换向方案，减少了密封点数量，从结构上降低了氧气泄漏的风险，整体结构紧凑，占用安装空间小，在空间局促的设备带内部、小型医疗气体设备的腔体内部都能完成安装。建模过程中严格遵循医用气体管路元件的尺寸规范，所有接口的同轴度、端面垂直度都按照管路连接件的通用公差要求设定，侧部六角结构的对边尺寸、对角尺寸符合标准紧固件的夹持规范，流道的过渡圆弧半径经过流阻仿真验证，在氧气常规输送流速下，压损控制在允许范围内，不会影响终端的氧气输出压力。
