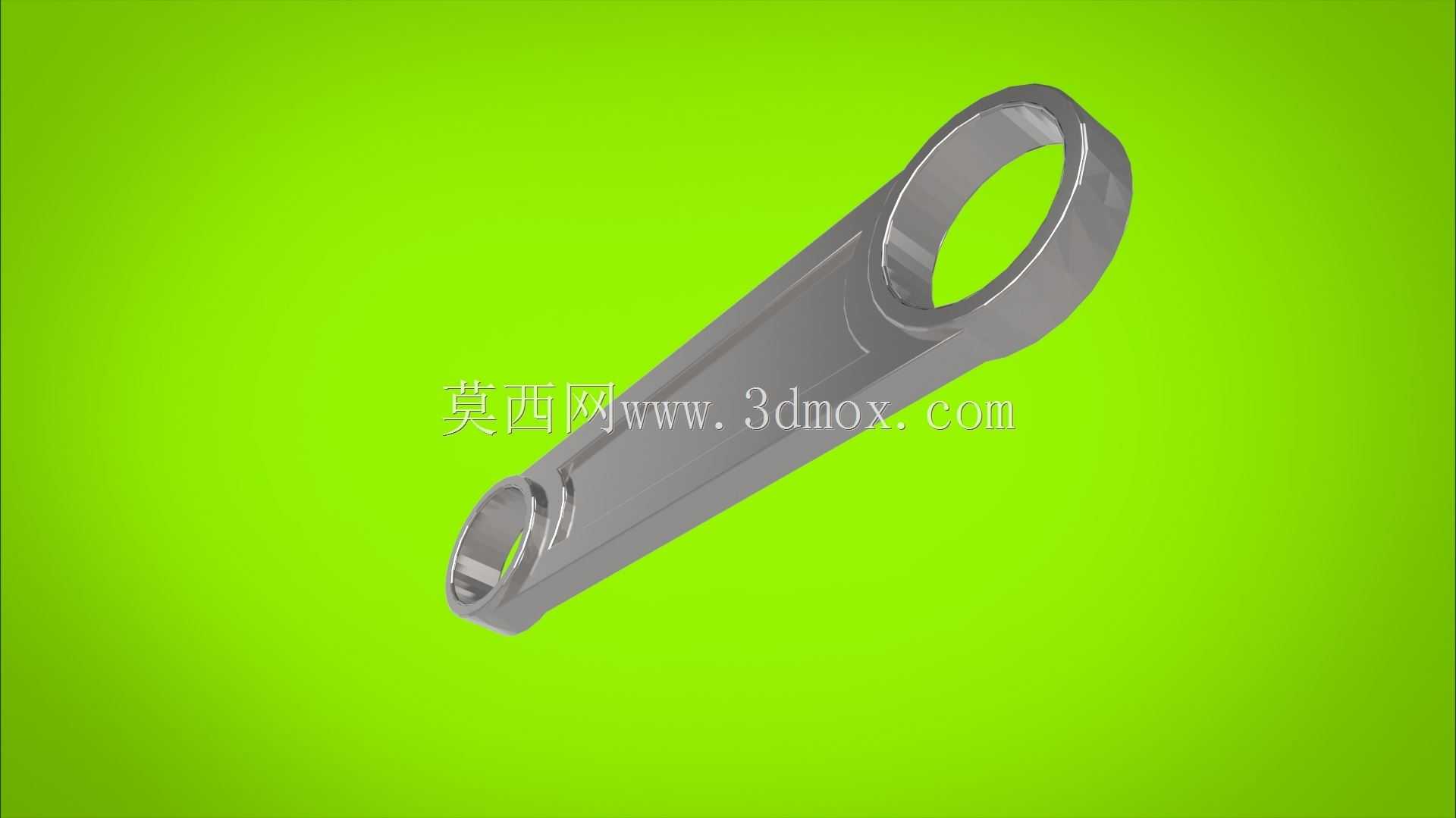

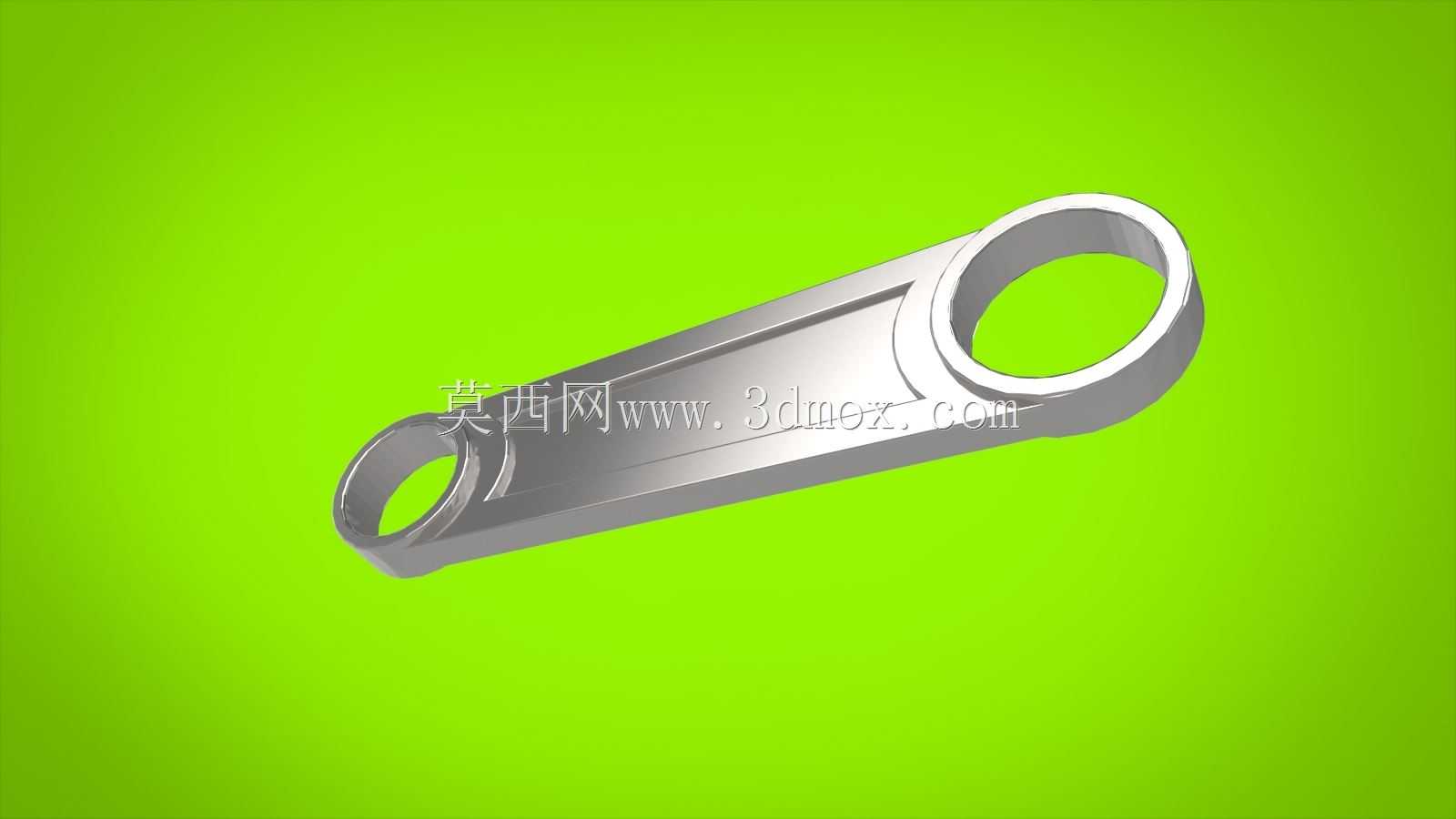

内燃机传动用双孔金属连杆结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260481
  • 内燃机传动用双孔金属连杆结构设计
  • 内燃机传动用双孔金属连杆结构设计
  • 内燃机传动用双孔金属连杆结构设计
  • 内燃机传动用双孔金属连杆结构设计
  • 内燃机传动用双孔金属连杆结构设计
  • 内燃机传动用双孔金属连杆结构设计

在往复式动力设备的传动链路里,这类双环结构连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,日常工况下需要持续承受交变的拉压载荷与瞬时冲击,因此结构设计阶段首先要兼顾刚性与轻量化的平衡。从结构形态来看,杆身采用变截面过渡设计,靠近大小端环的位置做了加厚的加强筋过渡,避免应力集中在环与杆身的衔接位置,大小端的同轴度公差需要控制在极小范围内,否则运转过程中会出现偏磨、异响甚至断裂的故障。大端环用于配套曲轴的曲柄销安装,小端环通过活塞销与活塞组件连接,两个环的内孔都预留了轴瓦或者衬套的安装余量,内孔表面的粗糙度要求较高,保证配合面的耐磨性能。实际选型适配时,首先要确认大小端的内孔直径是否匹配对应曲轴销与活塞销的尺寸,其次要核对两个孔的中心距,这个参数直接决定了活塞的行程范围,一旦中心距偏差超出允许范围,会导致活塞撞缸或者压缩比不符合设计要求。杆身的截面采用工字型优化结构,在不降低整体抗弯抗扭强度的前提下,尽可能减少不必要的材料冗余,降低往复运动过程中的惯性力,减少设备运转时的振动。这类连杆除了应用在传统的汽油、柴油内燃机上,经过尺寸调整与材料适配后,也可以用在空压机、柱塞泵等需要将旋转运动转化为往复直线运动的通用设备上。设计建模过程中,需要重点校核大小端环的壁厚是否满足额定载荷下的强度要求,杆身与端环衔接的圆角位置不能出现直角突变,所有过渡位置都要做平滑的圆弧处理,分散应力传递路径。安装边界方面,大端环通常采用剖分式或者整体式结构,整体式结构适配组合式曲轴,剖分式结构则可以直接在整体曲轴上装配,小端环内部通常会压装铜质衬套,工作过程中通过飞溅或者压力供油实现润滑,衬套上需要设计对应的油孔油道,保证润滑油能够进入配合面形成油膜。建模时还要考虑连杆的质量分配,大小端的质量差需要控制在动平衡要求的范围内,多缸设备使用的同组连杆还需要做质量分组,避免不同缸的运动件质量差过大引发整机振动。杆身表面通常会做喷丸强化处理,提升表面的抗疲劳强度,应对长期交变载荷下的疲劳失效风险,两个端环的端面平行度也有严格要求,避免装配后出现轴向窜动。
