明纬RSP1500工业开关电源结构设计

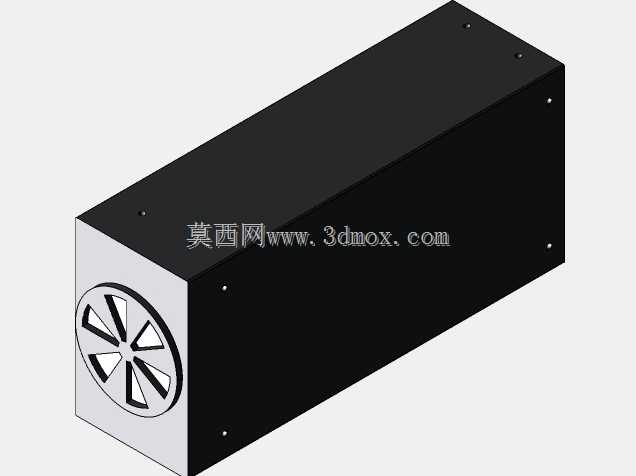

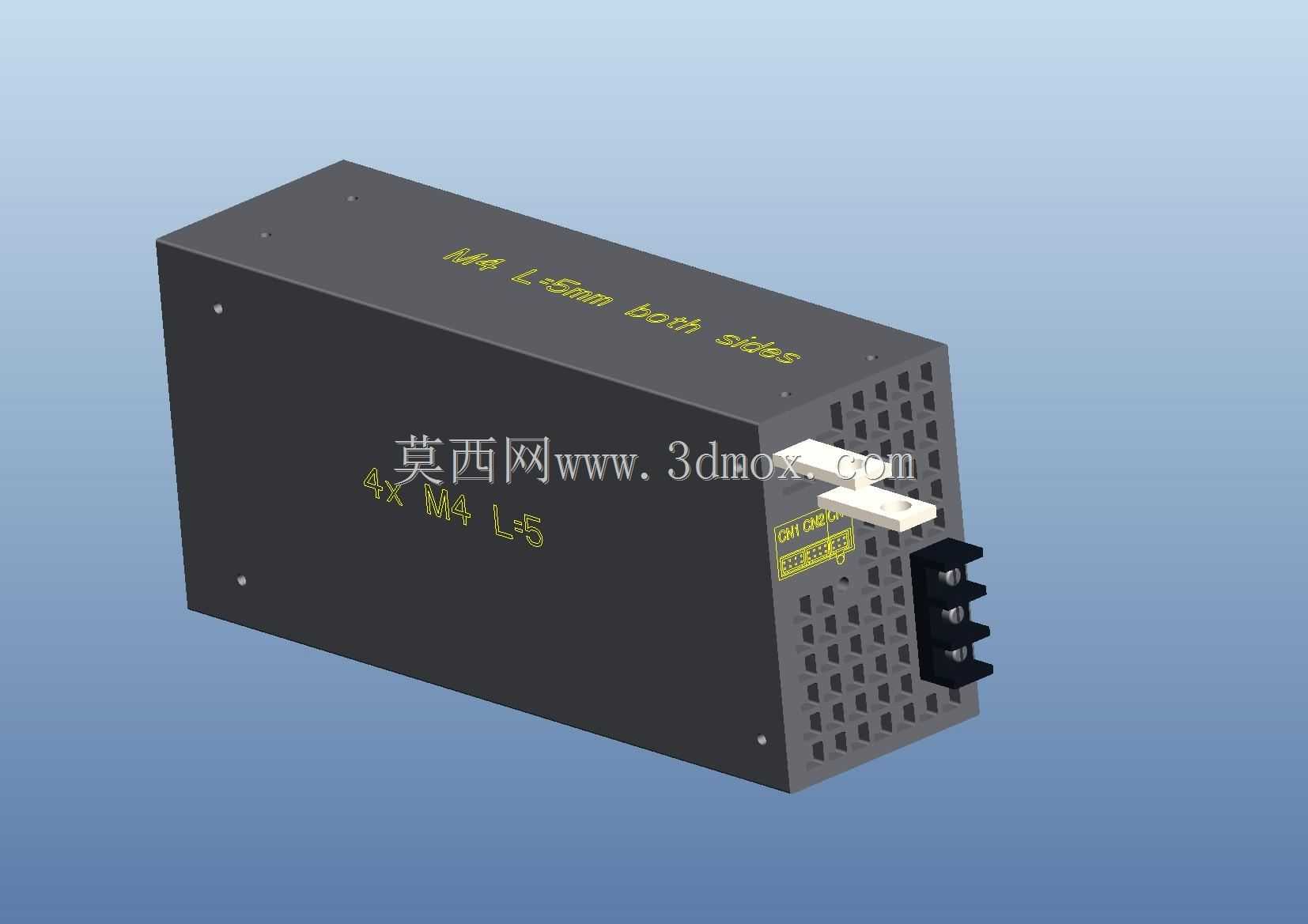

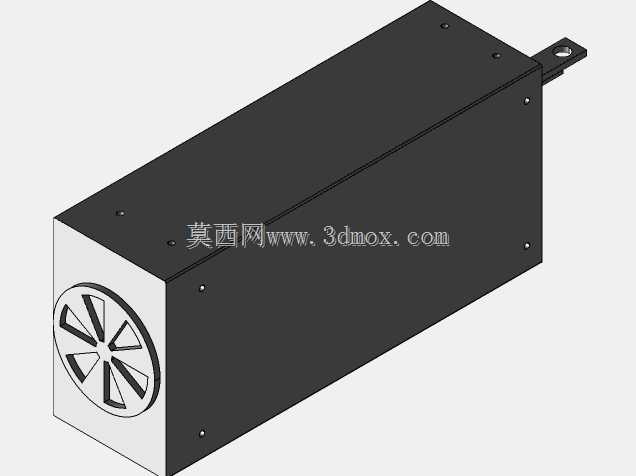

做自动化产线电控柜选型的时候，RSP1500这类大功率开关电源是绕不开的核心供电部件，这次建模的时候特意把现场安装会碰到的所有边界条件都还原到位，避免后续结构干涉踩坑。先从安装端说起，壳体侧面预留的4个M4安装螺孔深度是5mm，孔位间距严格匹配市面标准DIN导轨安装附件的适配尺寸，不管是直接用螺丝锁在电控柜安装板上，还是搭配导轨卡扣做快装，都不用二次改孔，壳体两侧预留的5mm安装间隙也考虑了现场接线的操作空间，不会出现螺丝批伸不进去的情况。

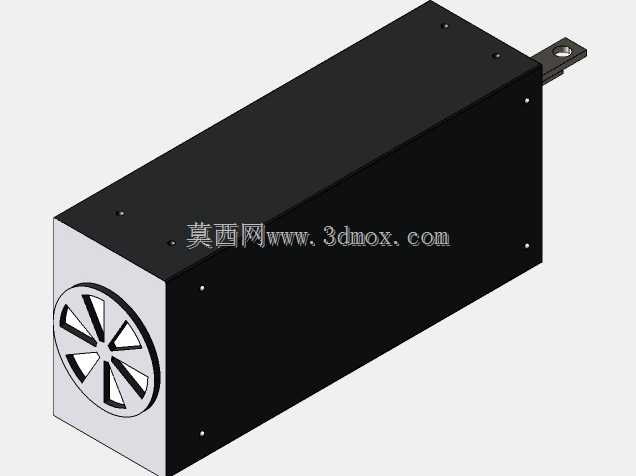

从实际应用场景看，这款电源主要给工业现场的伺服驱动回路、PLC控制回路、传感器集群做直流供电，1500W的额定功率足够覆盖单台中型自动化设备的全部直流供电需求，不用像小功率电源那样多台并联，能省不少柜内安装空间。建模的时候特意把输出端的接线端子排做了1:1还原，端子的间距、接线口的深度都和实物一致，后续做柜内布线仿真的时候，能直接模拟线缆弯曲半径，避免现场接线时端子和柜门、线槽碰擦。输入端的接线位旁边预留了接地端子的安装凸台，符合工业设备的安规要求，不用额外在柜体上单独打接地桩。

散热结构是这款电源设计的核心，侧面的格栅开孔做了错落排布，既保证进风面积，又能防止大尺寸金属碎屑直接掉入电源内部造成短路，建模的时候把每个格栅的倒角、开孔间距都做了精准还原，后续如果要做柜内热流仿真，可以直接导入模型计算风道阻力，不用再二次简化。壳体表面的标识位置也和实物对齐，包括安装孔位的标注、接线极性的提示，后续出工程图的时候可以直接引用这些标识位置，不用再重新排版打标。

壳体整体采用封闭式金属外壳，边角做了圆弧过渡，没有尖锐的冲压毛边，安装的时候不会划伤操作人员的手，也不会刮破线缆绝缘层。输出端旁边的状态指示灯开孔位置做了下沉设计，既可以保护指示灯不被外力碰坏，又能让操作人员在柜外清晰看到电源的工作状态，不用凑到柜内查看。建模的时候还考虑了电源的重量分布，1500W功率段的电源内部有大容量变压器和滤波电容，重心偏靠接线端子一侧，所以安装孔位的排布特意做了重心匹配，长期使用不会因为单侧承重导致安装板变形。

在做设备整体布局的时候，这款电源的外形尺寸刚好适配标准电控柜的内部安装层高，上下预留的散热空间只要满足20mm就能保证满负载运行时的散热效率，不用额外预留过大的冗余空间，对于紧凑型设备的电控布局非常友好。接线端子的朝向也做了适配，正面接线的设计不用把电源拆下来就能完成接线和维护，后期现场更换的时候只需要松开固定螺丝、拔掉接线端子就能快速替换，减少设备停机时间。
