曲柄滑块式往复运动急回机构

在各类需要往复直线作业的工业设备中，急回机构的应用十分普遍，最常见的场景包括牛头刨床的滑枕驱动、往复式输送机的推料单元、小型冲压设备的进给机构，以及部分自动化生产线的往复分拣执行端，这类场景普遍要求工作行程保持平稳匀速以保证加工或输送精度，回程阶段则需要快速退回以缩短空程时间，提升整体设备的作业效率，这也是急回机构核心的设计价值所在。

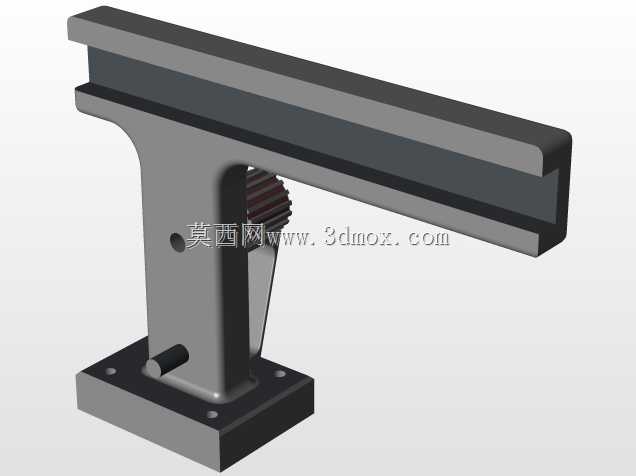

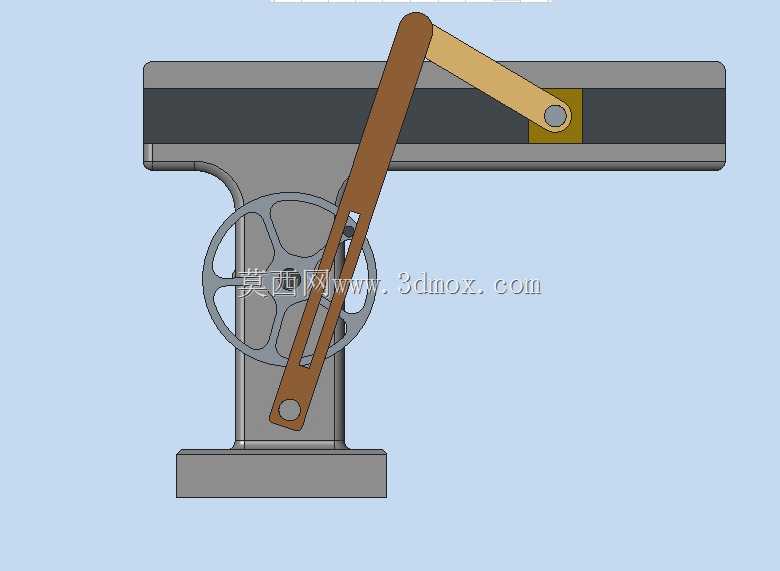

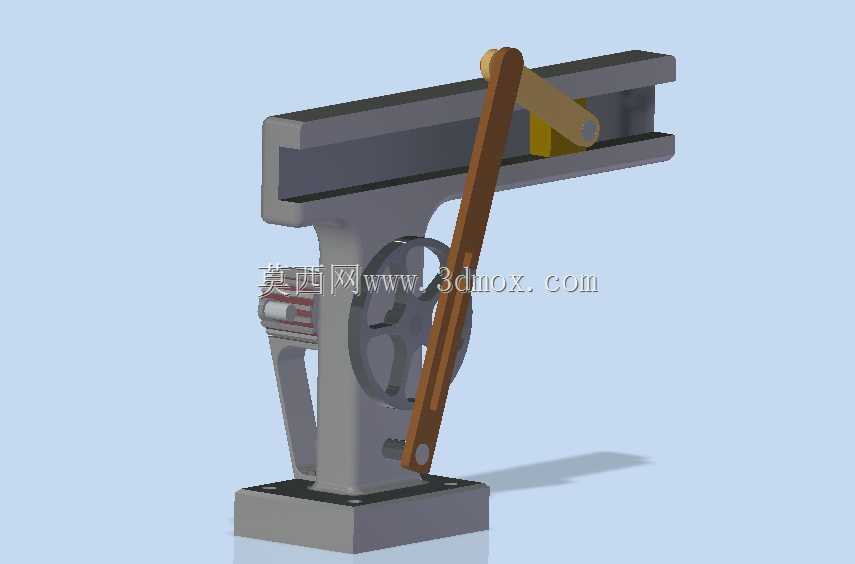

这套急回机构采用偏置曲柄滑块的结构形式，通过曲柄的连续回转运动，配合连杆带动滑枕部分在水平导轨内做往复直线运动，设计阶段通过调整曲柄回转中心与滑块导轨的垂直偏置距离，来匹配不同工况下的行程速比系数，满足不同设备对回程速度与工作行程速度比值的差异化需求。从安装边界来看，整套机构采用立式支座结构，底部为带安装孔的方形铸铁底座，可直接通过螺栓固定在设备的安装平台上，支座上方集成了曲柄的回转支撑座与水平导轨的安装基面，整体结构紧凑，不需要额外搭建复杂的支撑框架，适配多数中小型往复作业设备的安装空间。

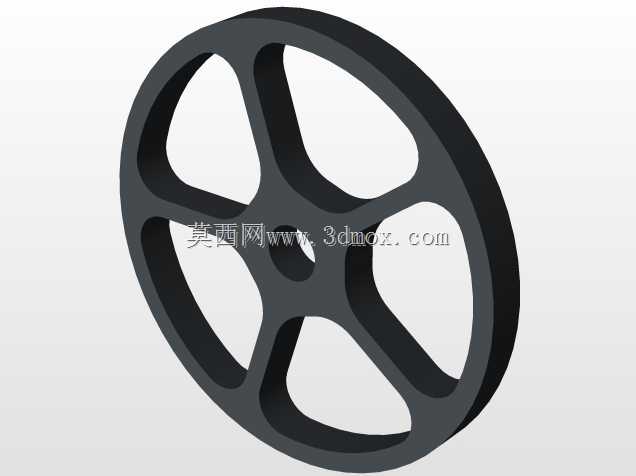

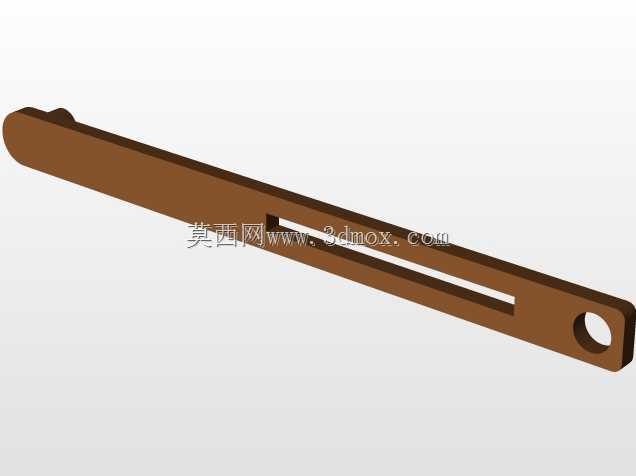

设计过程中，连杆与曲柄、滑块的铰接位置均采用销轴配合耐磨衬套的结构，可有效降低长期往复运动带来的铰接点磨损，延长机构的维护周期；水平导轨部分采用凹槽式截面设计，滑块嵌入导轨槽内运动，可承受工作行程中来自垂直方向的切削力或推料反力，避免运动过程中出现滑块脱轨或卡滞的问题。曲柄端预留了带轮或联轴器的安装位，可直接匹配减速电机的输出轴，不需要额外加装复杂的传动转接件，现场安装调试时，仅需要调整曲柄的回转半径即可改变滑块的往复行程长度，适配不同作业行程的需求。

从实际运行特性来看，工作行程阶段曲柄带动连杆的传动角始终保持在合理区间，滑块运行平稳无明显冲击，可保证加工面的平整度或推料动作的位置精度；回程阶段曲柄处于小转角带动滑块快速退回的状态，空程时间相比对心曲柄滑块机构缩短30%左右，可有效减少设备的非作业等待时长。整套机构的运动部件均做了轻量化的结构优化，曲柄与连杆采用型钢焊接后加工成型，在保证结构强度的前提下降低了运动惯量，减少电机启动与运行过程中的负载波动，适配中小型普通减速电机的驱动需求，不需要配置大扭矩的伺服驱动单元即可稳定运行，可有效降低设备的整体制造成本。
