1945型离心泵蜗壳泵体结构三维设计

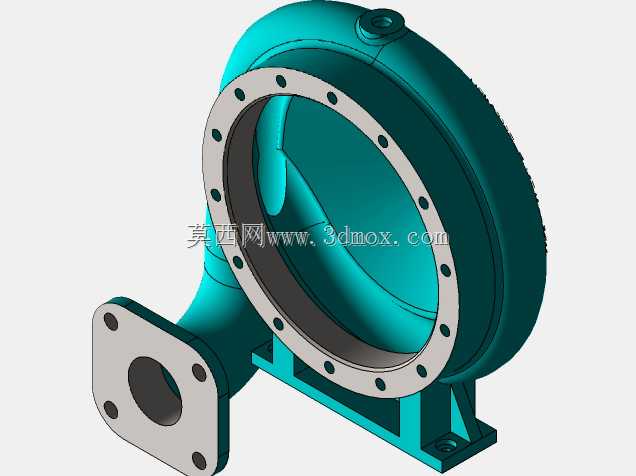

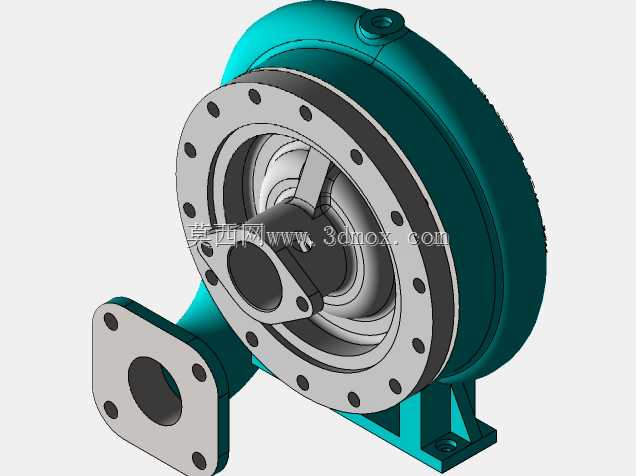

这款离心泵泵体的三维结构设计，首先要匹配常规工业给排水、循环水输送的工况需求，作为离心泵的核心承压过流部件，蜗壳式流道的设计直接决定泵组的水力效率，建模过程中优先保证流道截面的渐变过渡顺滑，避免局部直角或突变结构造成的流体紊流、汽蚀问题，从结构上看，大口径圆形法兰为泵体与叶轮端盖的连接面，周向均匀布置的螺栓孔需要严格匹配对应压力等级的法兰密封标准，保证装配后端面的平面度公差，避免运行过程中出现高压介质泄漏。侧置的方形法兰为介质出口接口，法兰面的螺栓孔排布同样遵循管路连接的通用规范，可直接对接同规格的工业输水管道，不需要额外制作转换接头，降低现场安装的改造成本。底部一体成型的安装支座是整个泵组的承重支撑结构，支座上预留的安装孔位需要匹配标准泵组的安装底座尺寸，建模时特意强化了支座与蜗壳外壁的连接过渡圆角，避免泵组长时间运行振动造成的应力集中开裂问题。在实际工程应用中，这类结构的离心泵泵体多用于工厂循环冷却水系统、建筑给排水、农田灌溉输水等场景，设计时需要兼顾铸造工艺的可行性，蜗壳外壁的壁厚均匀过渡，避免出现壁厚差过大造成的铸造缩孔、冷隔缺陷，流道内壁的建模精度直接影响后续模具制作的成品率，因此在曲面构建阶段反复核对了不同角度截面的过流面积，保证流体从叶轮甩出后能沿着蜗壳流道平稳汇集到出口，将动压有效转化为静压，降低泵组的运行能耗。安装边界方面，需要明确泵体法兰端面到支座底面的垂直距离、出口法兰的中心高度，保证现场安装时进出口管路与泵体接口无偏心错位，避免管路附加应力作用在泵体法兰上造成密封失效，同时支座的安装孔间距严格匹配常规离心泵的公用底座尺寸，可直接替换同参数规格的老旧泵体部件，不需要重新浇筑设备基础，大幅缩短现场检修更换的周期。整个模型的结构细节完全还原实际铸件的设计逻辑，没有多余的装饰性结构，所有倒角、圆角、壁厚参数都符合铸造生产与装配的实际要求，能直接用于后续的工程出图、模具制作或者泵组装配仿真验证。
