高精度直列四缸发动机曲轴三维结构设计

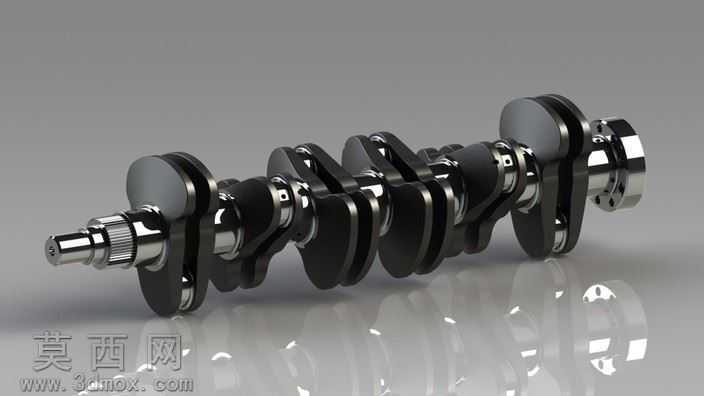

本作品为直列四缸发动机配套的曲轴三维建模成果，建模过程严格遵循内燃机曲轴的实际工程设计逻辑，首先基于曲柄连杆机构的运动学参数确定各主轴颈、连杆轴颈的中心距与偏心距，保证活塞往复运动到旋转运动的转换精度符合四缸发动机的点火顺序做功要求。建模阶段先绘制曲轴的轴向分段轮廓草图，依次完成前端动力输出轴段、各道主轴颈支撑段、连杆轴颈连接段、曲柄配重块、后端飞轮连接法兰的特征构建，对轴段上的润滑油道、键槽、定位销孔、法兰连接螺栓孔等细节特征做了精准还原，所有圆角过渡、卸荷槽结构均按照实际曲轴的抗疲劳设计要求设置，避免应力集中问题。材质渲染阶段采用高抛光合金钢材质模拟锻造曲轴的金属质感，对轴颈的精加工表面做了高反光镜面处理，配重块的非加工面保留了细微的锻造纹理质感，场景中添加了柔和的环境反射效果，清晰呈现曲轴各曲面的结构轮廓与金属光泽。结构设计上，各道曲柄呈90度夹角排布，匹配直列四缸发动机1-3-4-2的点火做功顺序，配重块的轮廓经过动平衡优化，能够抵消活塞连杆组往复运动产生的惯性力，降低发动机运转过程中的振动；前端轴段设置了正时齿轮安装位、皮带轮安装键槽，后端法兰预留了飞轮定位止口与螺栓孔，完全适配量产四缸发动机的装配接口要求。整体建模过程严格遵循机械设计的公差配合要求，各轴颈的同轴度、连杆轴颈与主轴颈的平行度均符合内燃机曲轴的行业设计标准，模型可直接用于发动机结构教学、运动仿真演示、零部件装配干涉检查等场景，能够直观展现曲轴作为发动机核心动力转换部件的结构特点与工作原理。
