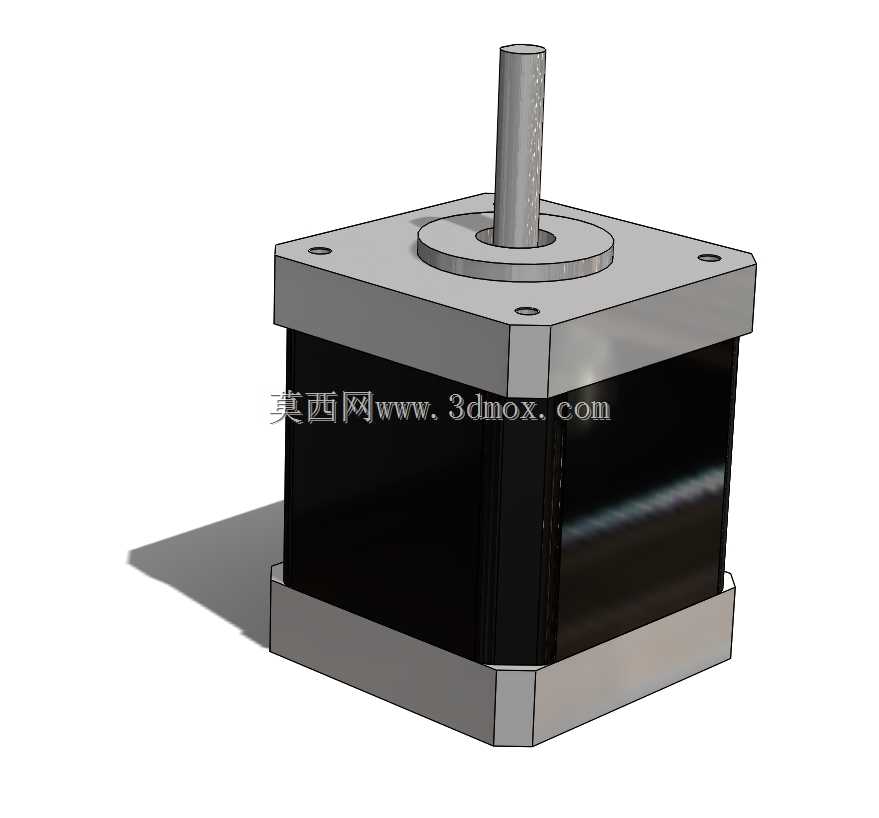

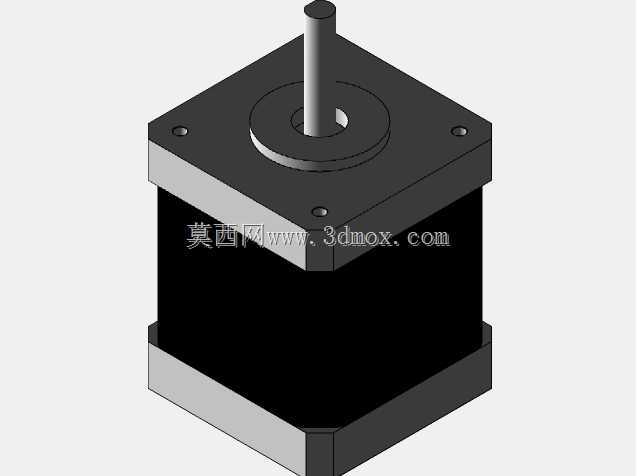

NEMA17规格步进电机三维结构设计

在桌面级3D打印机、小型数控雕刻机、桌面自动化送料机构这类对安装空间有严格限制的轻载传动场景里，NEMA17规格的步进电机是应用频次极高的动力输出元件，这类电机的安装法兰尺寸遵循统一的行业标准，能大幅降低非标设备设计阶段的选型适配成本。从结构设计来看，这款电机采用方形机壳设计，四个角位预留了贯通的安装孔位，安装孔的孔距、孔径都严格匹配NEMA17的通用安装规范，设计人员在做安装板结构设计时，无需反复核对特殊安装尺寸，直接调用标准安装孔位参数即可完成配合结构的设计，能有效缩短设备开发的周期。电机的输出轴采用单出轴圆柱结构，轴径、轴伸长度都适配常规的联轴器、同步带轮安装尺寸，输出轴与前端盖的配合位置做了同轴度公差约束，能保证动力输出过程中轴端的径向跳动控制在合理范围内，避免带轮传动时出现皮带跑偏、联轴器偏磨的问题。电机的机身长度对应特定的扭矩输出区间，选型时可以根据负载的实际扭矩需求匹配对应机身长度的型号，三维模型完整还原了电机的外部轮廓、端盖分层结构、出线位置的边界尺寸，在做设备整体装配干涉检查时，可以直接将模型导入装配体，核对电机与周边安装支架、传动部件、走线空间的间隙是否满足装配要求，避免实际加工组装时出现结构干涉。前端盖的轴承安装位、后端盖的壳体配合结构都在模型上做了准确的还原，设计人员如果需要做电机安装座的定制化设计，可以直接提取模型的配合面尺寸，保证安装座与电机端盖的贴合度，减少装配时的调整工作量。这类电机的应用场景还覆盖小型机械臂关节驱动、自动点胶机的位移轴驱动、智能仓储的小型分拣机构驱动，在这些场景里，电机的安装边界尺寸直接影响整体设备的结构紧凑度，准确的三维模型能帮助设计人员在方案阶段就完成空间布局的优化，在保证动力输出满足负载要求的前提下，尽可能压缩设备的整体体积。模型还原了电机表面的安装沉孔深度、输出轴的台阶结构、机壳的倒角细节，在做产品渲染、装配示意动画制作时，也能直接调用模型完成相关内容输出，无需重新构建外部轮廓。
