立式框架支撑气体冷却换热装置结构

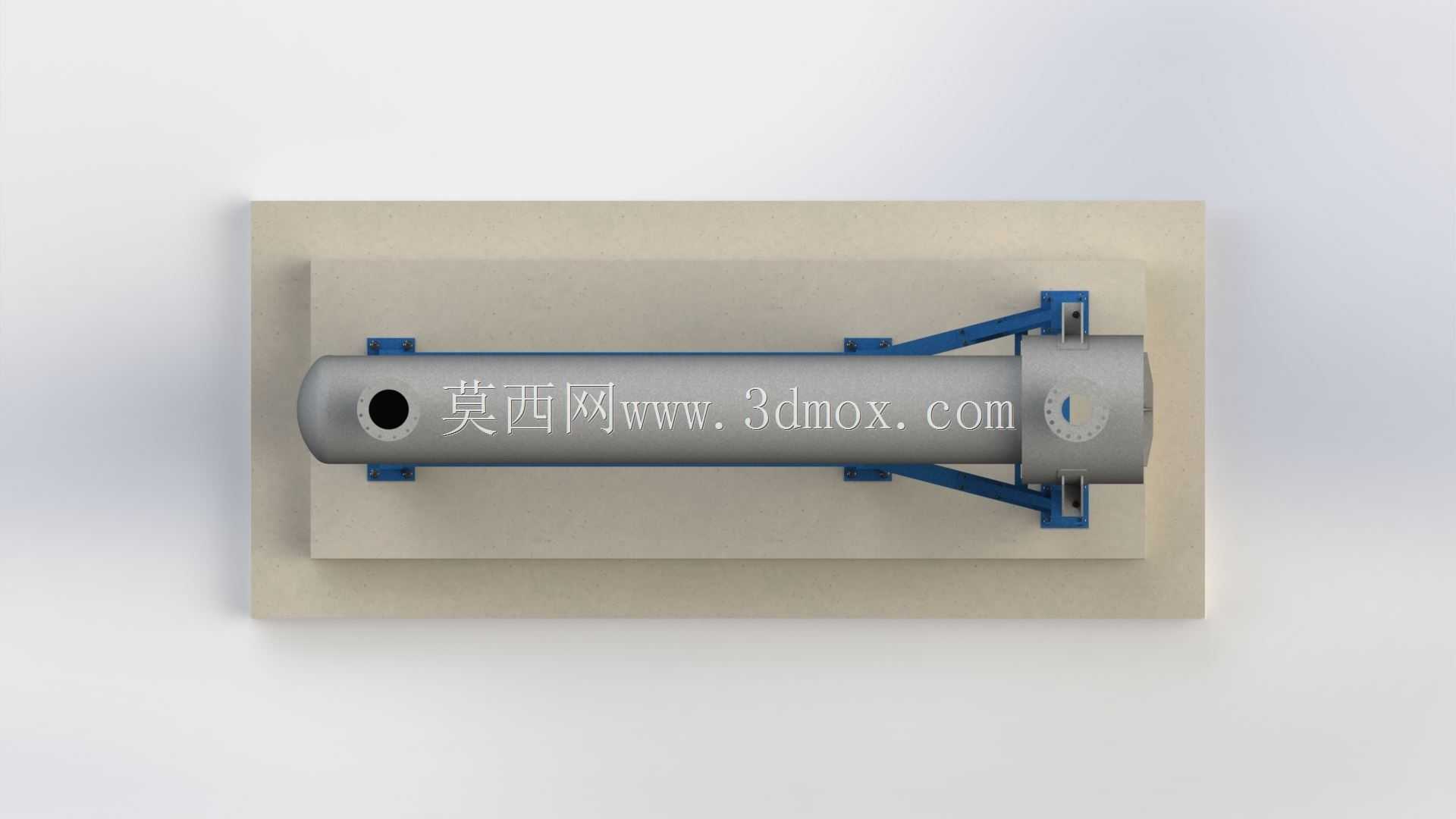

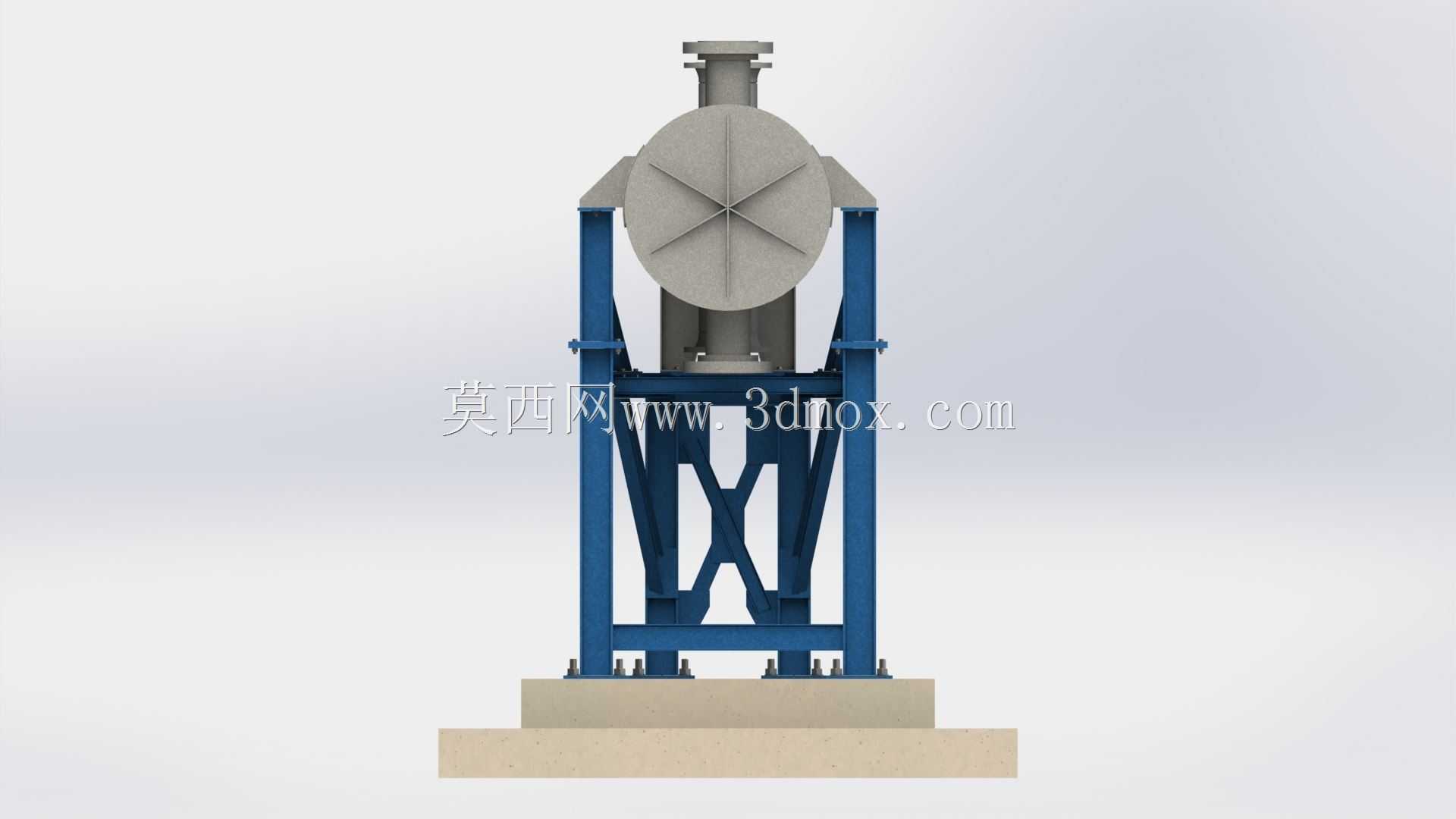

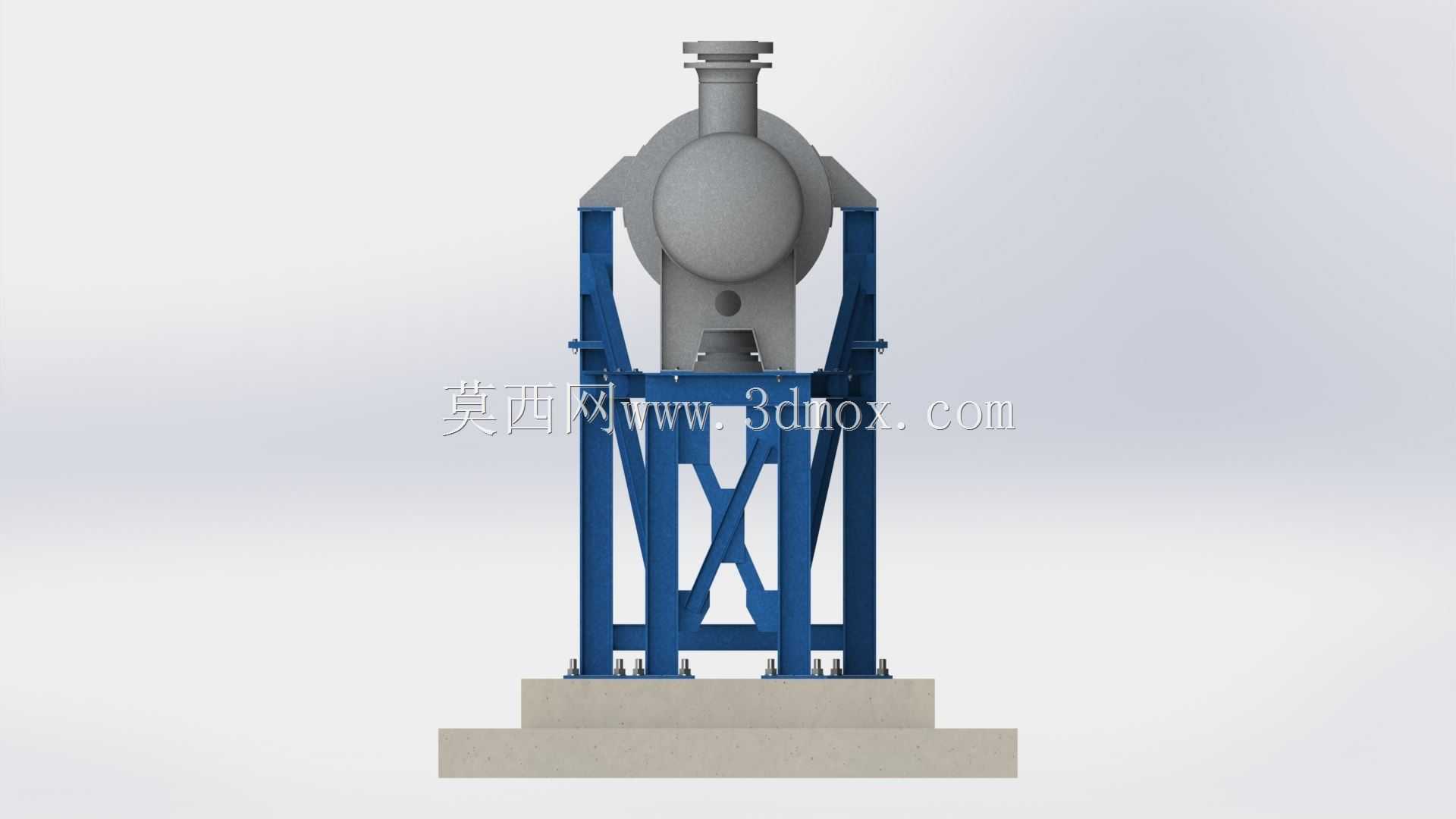

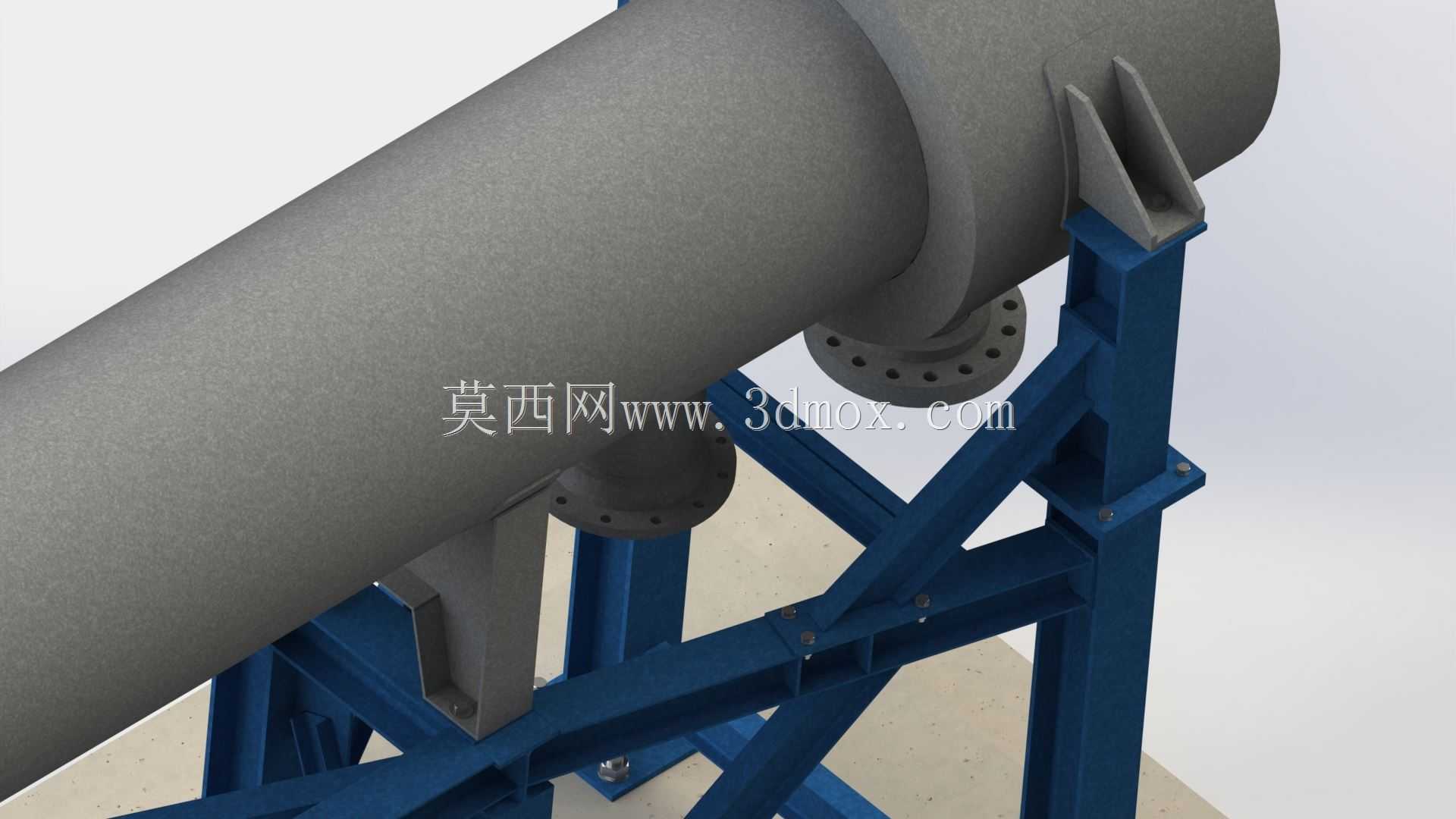

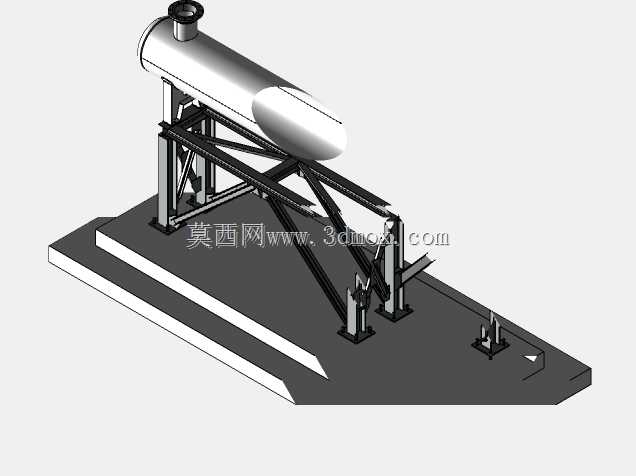

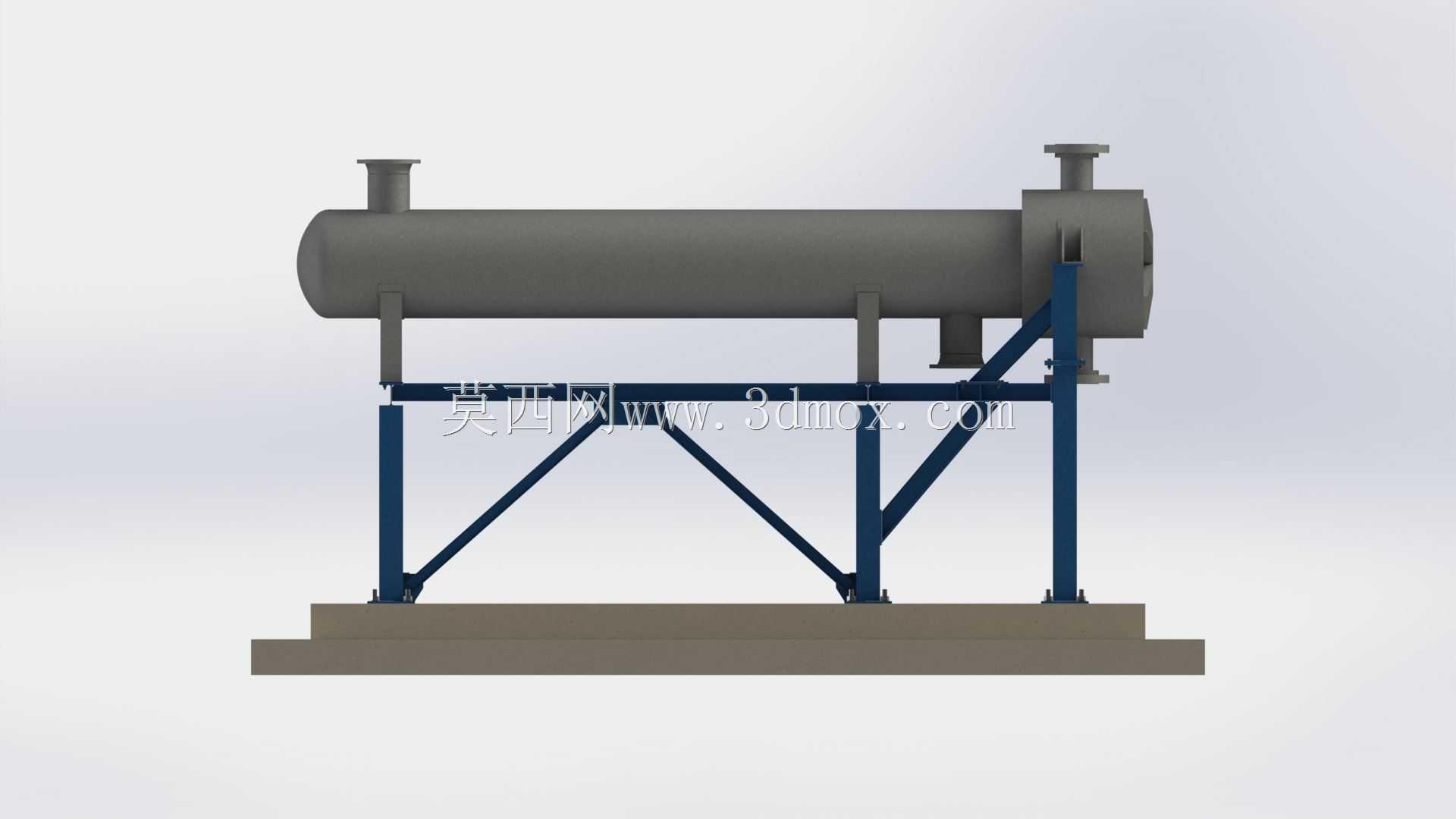

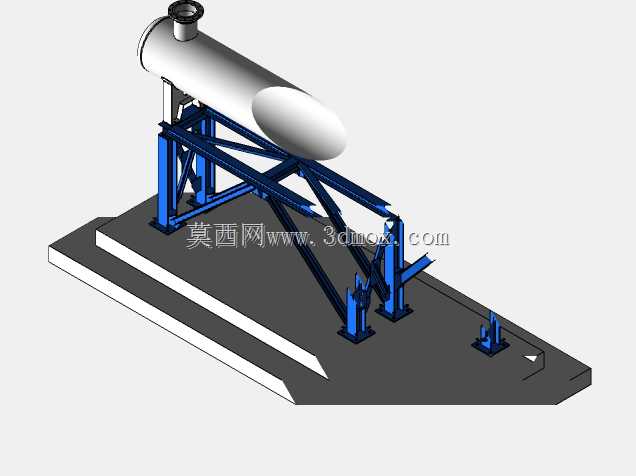

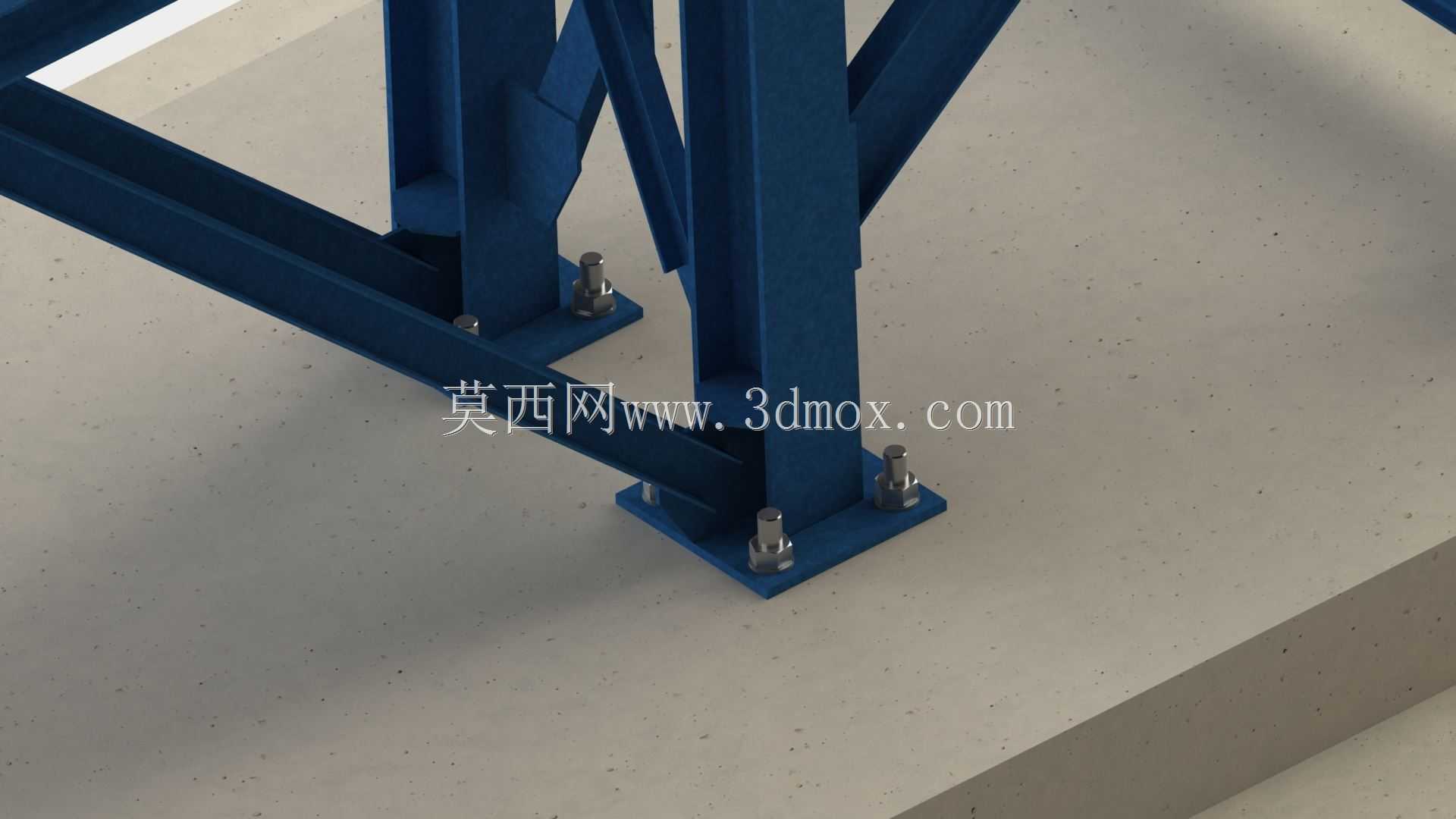

这套换热装置主要面向油气开采、炼化场站的工艺气降温工况设计，可对接含杂质的中压工艺气管路，将上游工序输出的高温气体冷却至后续工艺要求的进料温度，避免高温气体损坏下游压缩、分离设备的密封件与传感元件，也能减少高温气态介质带液引发的管路液击风险。整套设备采用立式落地安装布局，核心换热筒体通过两侧蓝色型钢焊接框架夹持固定，底部设置两层混凝土承重基座，上层基座通过预埋螺栓与框架底梁锁紧，下层基座做扩大面处理分散设备静载荷，适配场站硬化地面的承重要求，无需额外搭建高架支撑平台，能节省场站安装空间与基建成本。设计阶段优先考虑了现场检修的操作空间，换热筒体与框架立柱之间预留了足够的拆装间隙，运维人员可直接在框架侧面完成封头拆卸、管束清理等常规作业，不需要额外吊装移位。筒体顶部设置工艺气进气接口，底部对应设置出液与排气接口，侧面圆形端盖为管束检修口，端盖表面的放射状加强筋可承受壳程工作压力带来的端面载荷，避免端盖受压变形引发密封泄漏。支撑框架采用X型斜撑结构，相比直立柱结构能大幅提升框架的抗侧摆能力，可适配场站露天布置的风载要求，也能抵消设备运行时介质流动产生的微幅振动，避免长期振动导致的管路接口焊缝开裂。管路接口全部采用标准法兰对接形式，可直接匹配场站现有同压力等级的工艺管线，不需要额外制作转换接头。框架所有焊接节点都做了满焊处理，焊后做抛丸除锈与防腐涂装，可适应户外露天的腐蚀环境，延长设备整体使用寿命。设计时也考虑了设备运输的边界限制，框架整体宽度控制在常规货运车辆的限宽范围内，筒体与框架可整体发运，到场后仅需完成基座找正、管路对接即可投入使用，减少现场安装的焊接工作量。
