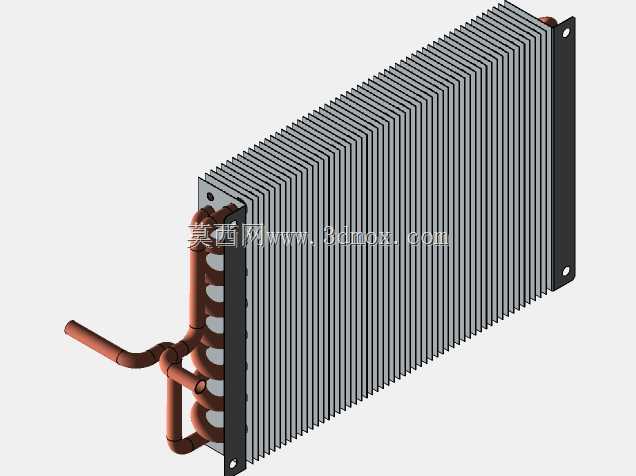

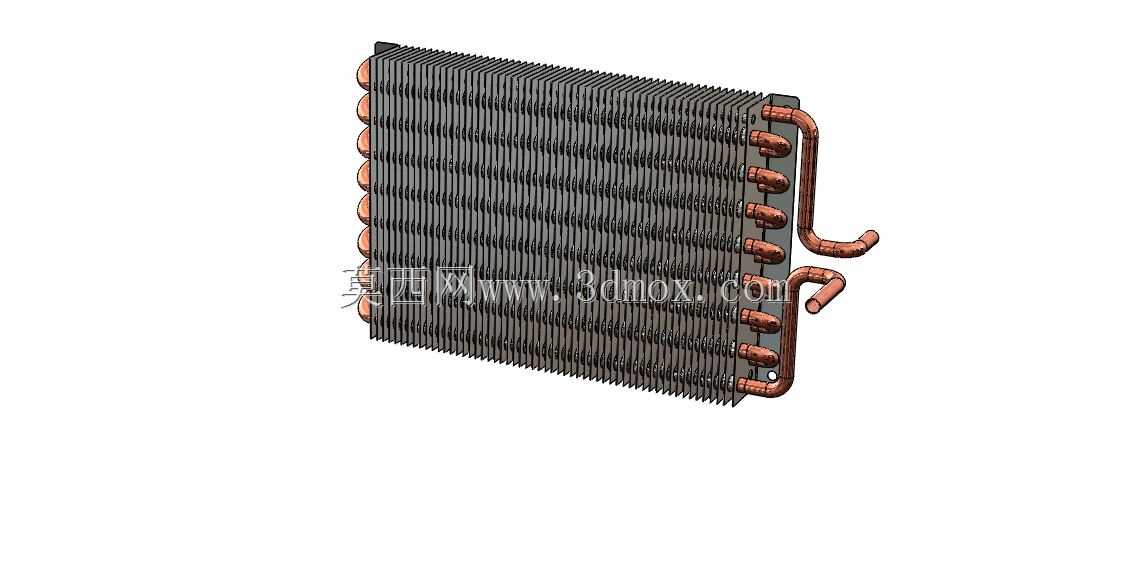

空调用翅片式铜管路交流换热装置

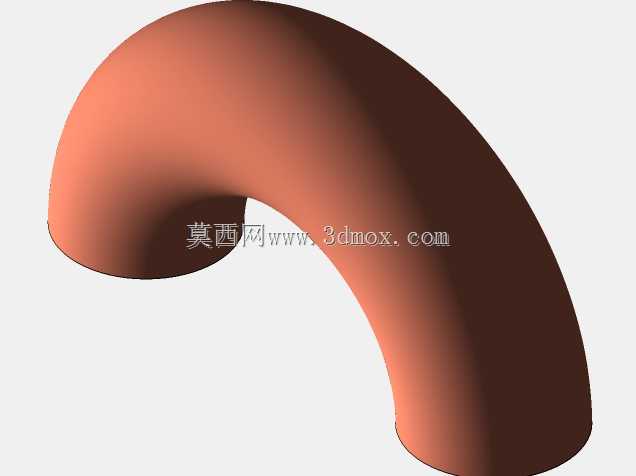

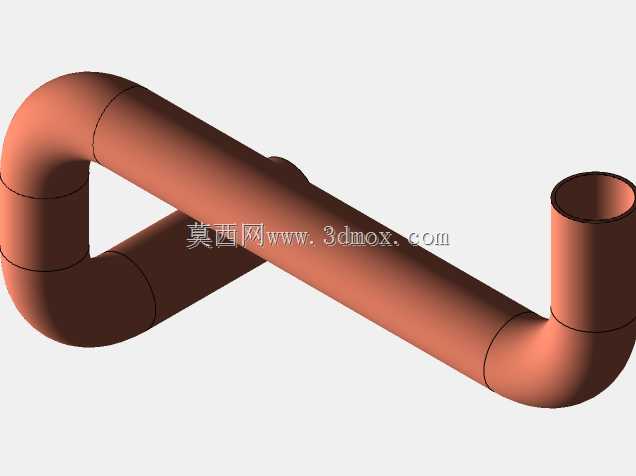

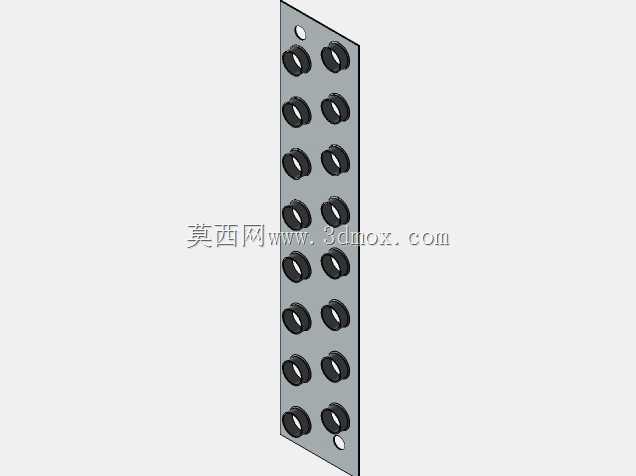

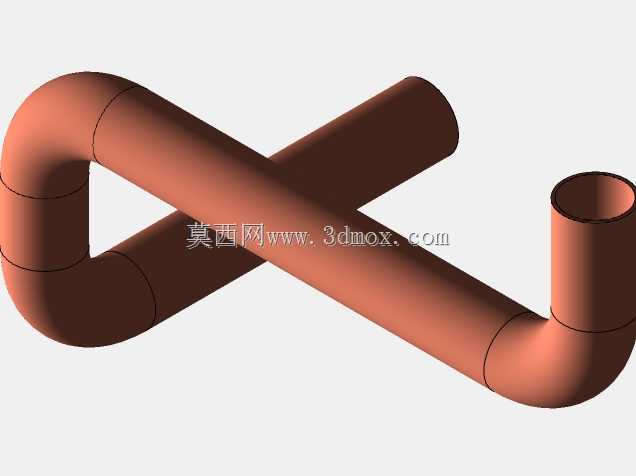

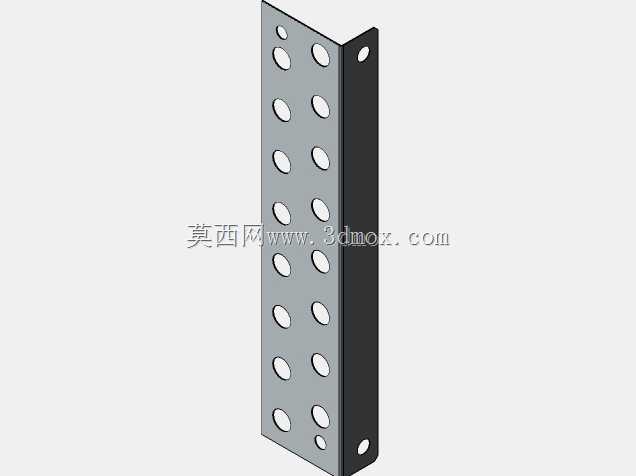

这类翅片管式换热结构是分体式空调室外机热交换回路的核心部件，日常家用壁挂机、柜机以及多联机室外侧的冷凝/蒸发换热环节都大量采用该类结构，也可适配小型商用制冷机组、恒温恒湿设备的换热单元使用。从结构设计逻辑来看，主体采用多回程紫铜管弯折排布作为冷媒流道，管外紧密胀接高密度铝制平直翅片，通过增大空气侧换热面积来弥补空气与冷媒之间换热系数的差值，让流经管路的高温高压气态冷媒能够快速将热量传递给翅片，再通过轴流风机带动空气流经翅片间隙带走热量，完成冷媒的冷凝相变过程；制热工况下则反向运行，翅片吸收空气中的热量传递给管内低温冷媒，实现蒸发吸热。设计过程中首先要匹配空调系统的制冷量需求，确定铜管的管径、管间距、排布列数与回程数量，铜管弯折处的曲率半径需要严格控制，避免弯折处截面变形缩径影响冷媒流动阻力，同时要保证各管路接口的位置精度，匹配后续与压缩机、节流部件的管路焊接装配需求。翅片的片距需要结合使用场景的积灰情况、迎风风速确定，常规家用场景下片距控制在1.2-1.8mm区间，既保证足够的换热面积，也避免片距过小导致积灰堵塞影响通风效率，翅片上的冲孔翻边高度需要与铜管外径过盈配合，经过机械胀管工艺后保证铜管与翅片紧密贴合，消除接触热阻。整体外形为规整长方体结构，安装边界需要预留出两侧管路接头的操作空间，以及迎风面、出风面的通风距离，侧边的固定支架孔位需要匹配空调室外机的钣金安装位，保证装配后整体结构稳定，运行过程中不会因风机振动产生管路共振、翅片松动等问题。管路的排布采用逆流换热逻辑，冷媒进出口分别布置在结构的同侧端，进出管路的弯折走向需要避开风机的风叶旋转区域，同时预留足够的减震余量，避免长期运行过程中管路应力集中导致开裂漏氟。
