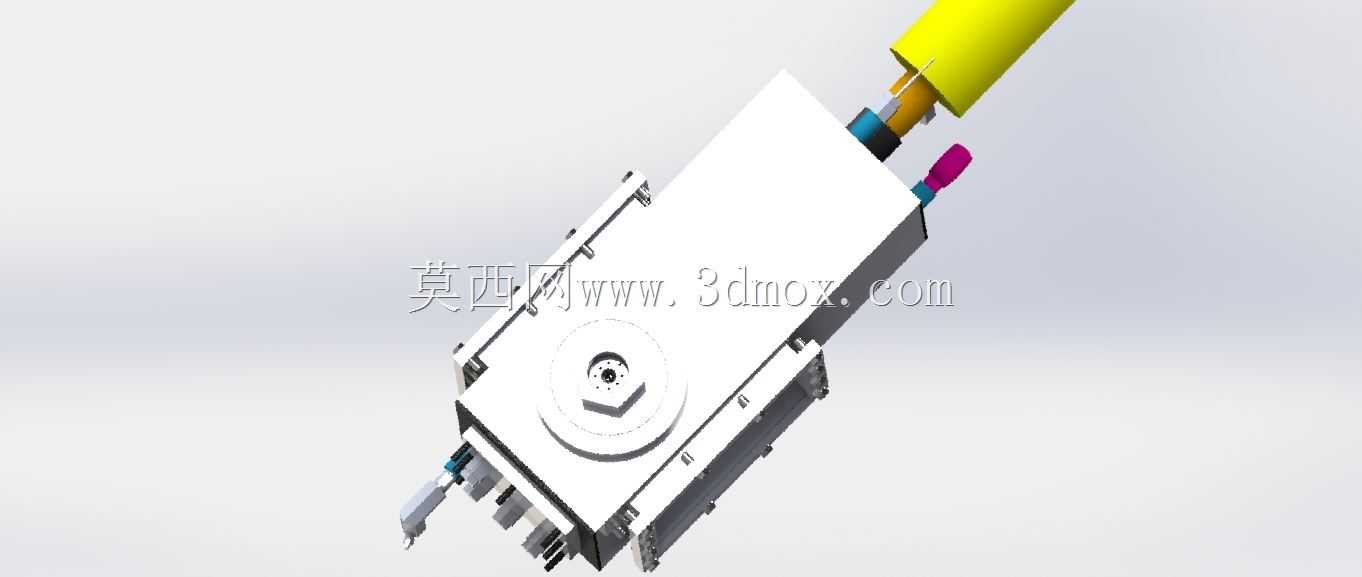

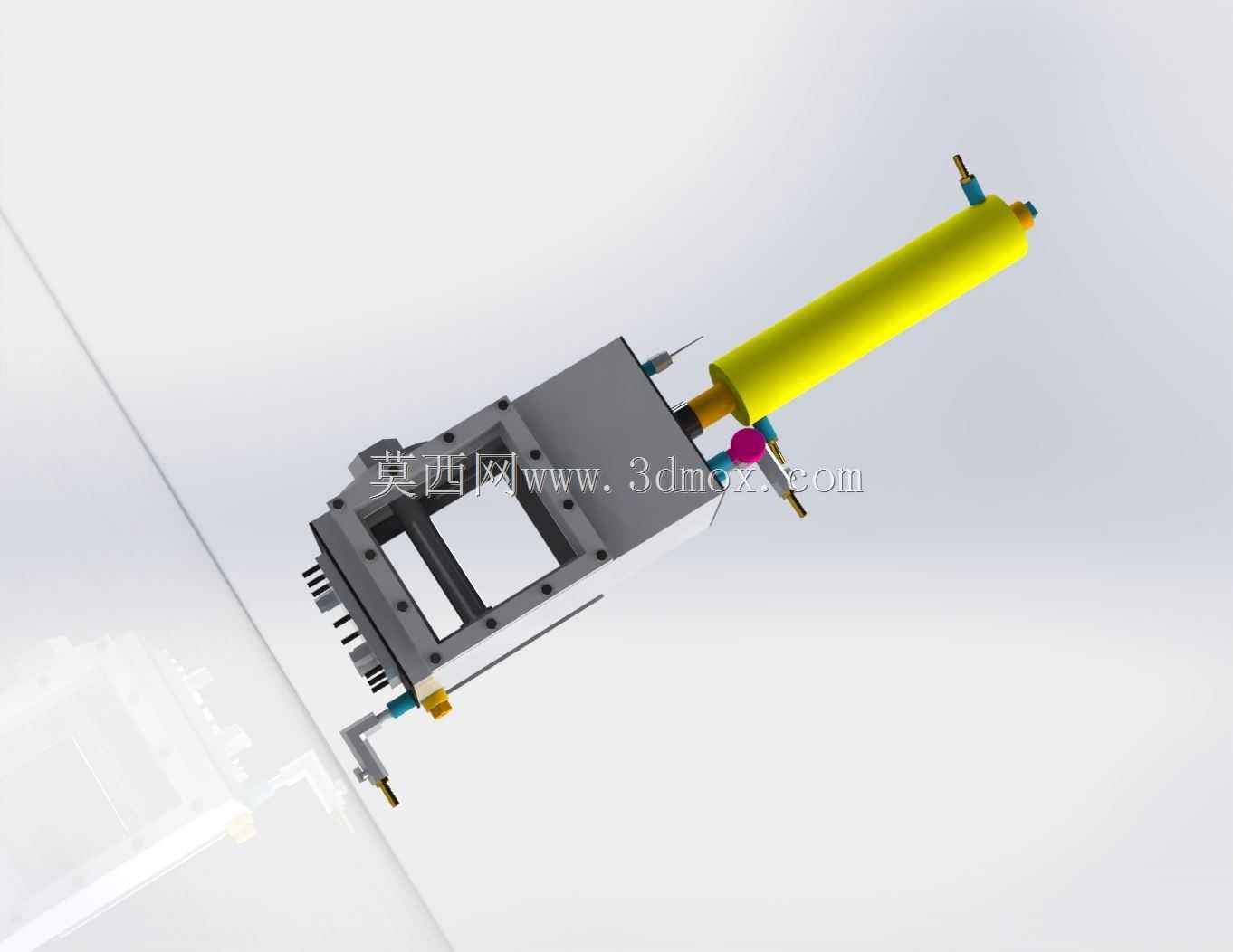

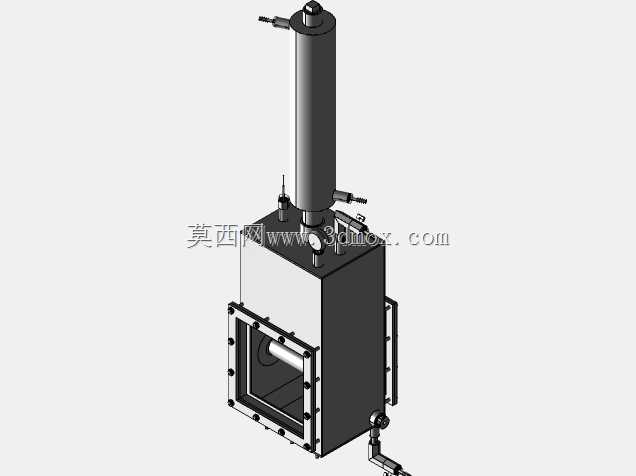

传导传热测试用换热装置原型结构

该换热装置原型主要面向实验室热传导性能验证场景搭建，可直接嵌入小型热工测试台架，完成不同工况下传导传热过程的参数采集与性能校验，适配高校热工实验室、企业换热元件研发部门的初期原理验证需求，无需额外加工适配结构即可快速完成台架搭载。从结构设计逻辑来看，装置采用模块化拆分思路，主体换热筒体与侧边安装基座采用可拆分连接设计，筒体部分承担核心换热介质流道功能，表面预留的多组接头可分别接入测温传感器、介质进出管路，满足不同测试方案的接口拓展需求；侧边的框架式安装基座设置了多组定位安装孔，可适配不同规格的台架安装面，安装时无需额外制作转接板，直接通过标准紧固件即可完成固定，安装边界预留了足够的管路操作空间，避免后续接装管路时与周边测试元件产生干涉。装置核心功能聚焦传导传热过程的复现与测试，筒体内部的流道结构经过流阻优化，可保证换热介质在筒体内形成稳定的流场，减少湍流扰动对传导传热测试数据的干扰，筒体端部的密封结构采用压紧式密封设计，可承受常规测试工况下的介质压力，避免测试过程中出现介质渗漏影响测试精度。从外形尺寸来看，主体筒体长度适配常规小型测试台架的安装空间，整体径向尺寸控制在合理范围内，不会占用过多台架操作空间，侧边基座的安装孔位间距符合通用机械安装的标准模数，可与多数现有热工测试台架的安装面直接匹配。设计过程中充分考虑了测试场景的操作便利性，所有外接接头均朝向操作侧布置，操作人员在台架正面即可完成所有管路与传感器的接装操作，无需绕到装置背面进行作业，降低测试准备阶段的操作难度；基座上的镂空结构一方面可以降低装置整体重量，方便单人完成搬运与台架对位，另一方面也可减少装置自身的热蓄积，避免基座结构吸收过多热量影响传热测试的准确性。针对传导传热测试的特殊需求，装置的接触换热面均做了平面度处理，保证各连接部位的接触热阻处于稳定可控范围，减少接触热阻波动对测试结果的影响，筒体外部的结构件均采用低热导率材质做隔温处理，减少筒体向周边环境的散热量，让更多热量参与到传导传热过程中，提升测试数据的可信度。
