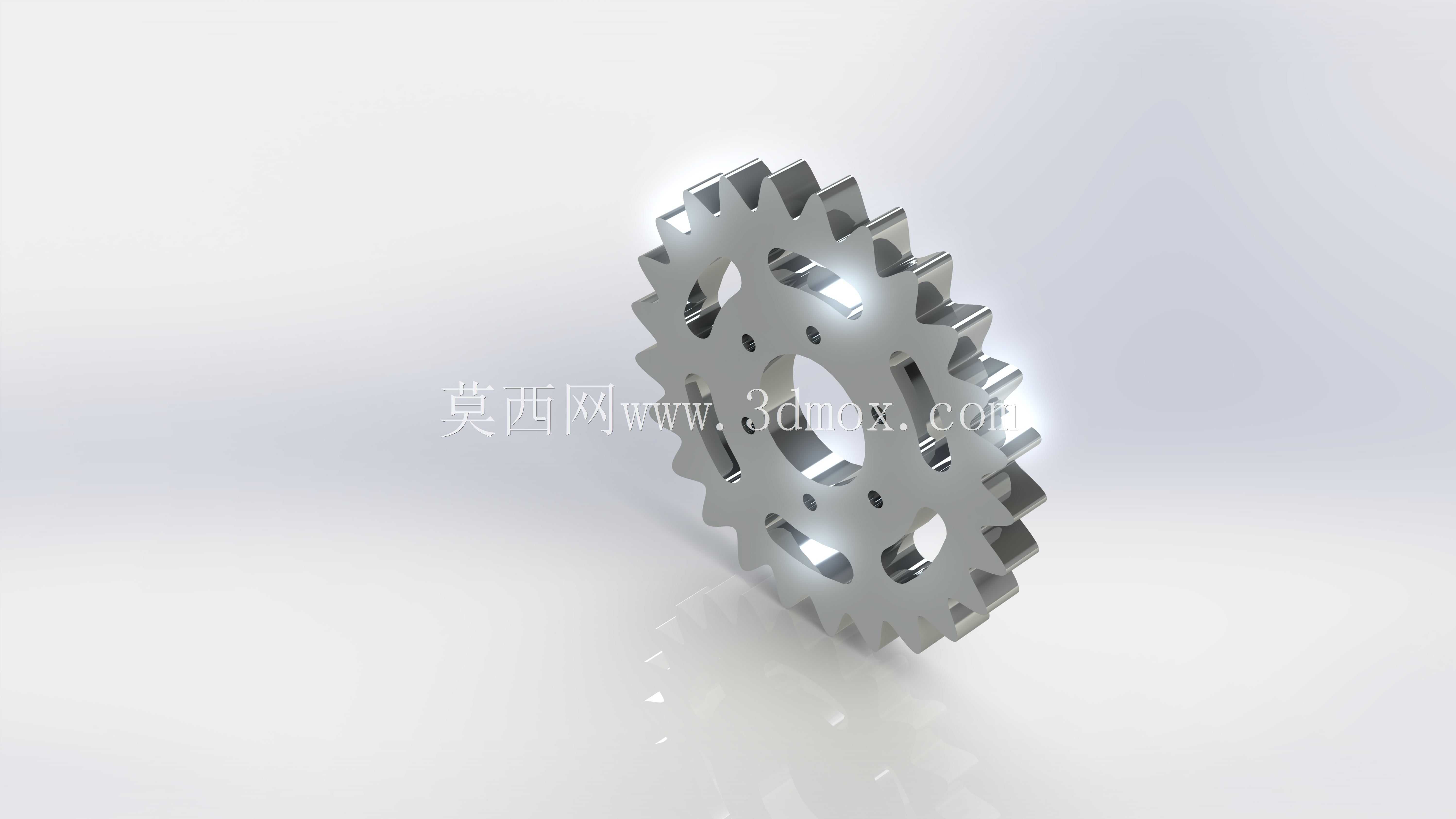

可定制参数化钢制传动链轮结构设计

这款链轮的设计核心围绕传动场景的适配性展开，日常在摩托车后轮传动、 ATV 全地形车行走机构、轻型输送设备的链传动单元中都能见到这类零件的身影，它的核心作用是和配套链条啮合，将动力源输出的扭矩平稳传递到行走轮或者从动机构上，相比带传动它不会出现打滑丢转的问题，相比齿轮传动它的中心距适配范围更宽，安装调试的容错空间更大。设计过程中首先锚定了啮合精度的核心要求，齿形轮廓完全匹配对应规格的滚子链参数，每个齿的齿沟圆弧、工作段直线、齿顶圆弧都做了连续顺滑过渡，避免链条啮入啮出过程中出现卡滞、冲击异响的问题，同时齿部做了等强度的轮廓优化，不会出现局部应力集中导致的断齿失效。在安装适配层面，设计时特意预留了参数化调整的空间，使用者可以根据实际装配需求调整齿数、轴向模数、中心孔径还有轮毂的轴向深度，这里需要特别注意安装边界的硬约束：中心安装孔的直径绝对不能超过节圆直径，节圆尺寸是轴向模数和齿数的乘积，这是链传动啮合的核心基准，一旦突破这个边界，链轮和链条的啮合中心距就会出现偏差，运行时会出现跳齿、链条异常磨损甚至脱链的故障。链轮本体的结构做了轻量化处理，辐板位置开设了多个均匀分布的减重孔，在不降低整体结构强度、不影响传动扭矩承载能力的前提下，有效降低了零件自身的转动惯量，让动力传递的响应速度更快，同时也减少了高速运转时的动不平衡量，降低运转过程中的振动和噪音。轮毂位置的安装孔做了同轴度公差约束，和安装轴配合的时候能保证链轮的径向跳动量控制在合理范围内，避免链条出现周期性的松紧变化，延长整套传动机构的使用寿命。齿面的结构设计也考虑了磨损余量，正常工况下即使长期运行出现均匀磨损，也能在设计寿命周期内保证和链条的啮合精度，不会提前出现传动失效的问题。这类可定制的链轮结构，能覆盖不同功率等级、不同安装空间的传动需求，不管是小型代步车辆的行走传动，还是轻型工业输送线的动力传递，都能通过参数调整快速适配，不需要从零开始重新绘制齿形轮廓，能大幅缩短结构设计的周期，也能减少前期建模时齿形参数计算错误导致的啮合问题。
