蜗轮蜗杆啮合传动结构总成

项目分类:3D模型 发布时间:2021-09-02 ID:260698

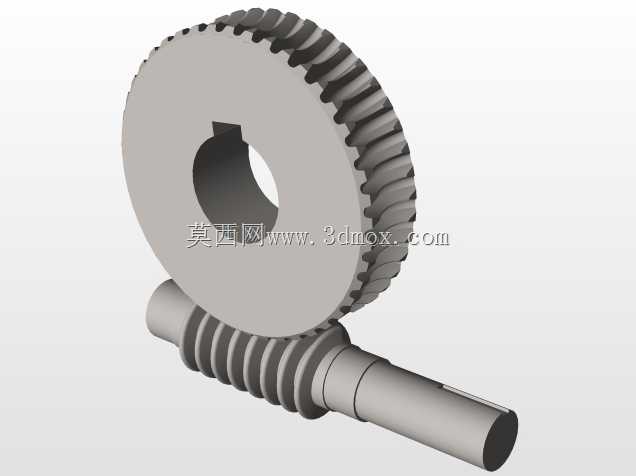

  • 蜗轮蜗杆啮合传动结构总成

这套蜗轮蜗杆传动结构,在低速重载的传动场景中适配性极强,常见于输送线的驱动端、小型起重设备的回转机构、自动化生产线的分度转台,以及需要大传动比且具备反向自锁需求的工位中。不同于直齿圆柱齿轮的平行轴传动,该结构采用空间交错轴布局,两轴轴线垂直交错,能在单级传动下实现较大的减速比,同等减速需求下比多级圆柱齿轮组占用的安装空间更小,整体结构更紧凑。

从功能特性来看,该啮合副运行时齿面为线接触,承载能力比交错轴斜齿轮更高,传动过程平稳无明显冲击,噪音控制表现优异,适合对运行静谧性有要求的民用与工业设备。同时当蜗杆导程角小于啮合齿面当量摩擦角时,结构可实现反向自锁,即只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在起重、提升类设备中可起到安全防护作用,避免负载下坠引发安全事故。

设计层面,蜗轮采用齿圈与轮毂分体的结构逻辑,轮毂中心加工有带键槽的通孔,用于与输出轴配合传递扭矩,键槽的位置与尺寸适配常规的平键安装标准,可直接匹配同直径规格的输出轴,无需额外定制转接件。蜗杆为轴齿一体结构,轴端同样加工有键槽,用于连接驱动端的联轴器或带轮,轴身预留有轴承安装位,可直接装入对应规格的深沟球轴承或圆锥滚子轴承,支撑蜗杆的回转运动。

安装边界上,蜗轮的中心孔直径、齿顶圆直径,蜗杆的轴径、中心距参数均遵循常规传动件的设计规范,安装时需保证两轴的轴线垂直度误差在允许范围内,同时啮合侧隙调整到合理区间,侧隙过大会导致传动回程误差增大,影响传动精度,侧隙过小则会加剧齿面磨损,降低使用寿命。齿面的啮合接触斑点需沿齿高、齿长方向达到规定比例,才能保证载荷均匀分布在齿面上,避免局部应力集中导致齿面过早失效。

在实际选型应用中,该结构可根据负载扭矩、输入转速、传动效率的需求调整模数、头数、齿数等参数,单头蜗杆的自锁性能更好但传动效率偏低,多头蜗杆传动效率更高但自锁性会下降,设计时需要结合具体使用场景权衡参数选择。
