AGM160-L伽马克三相异步电动机结构

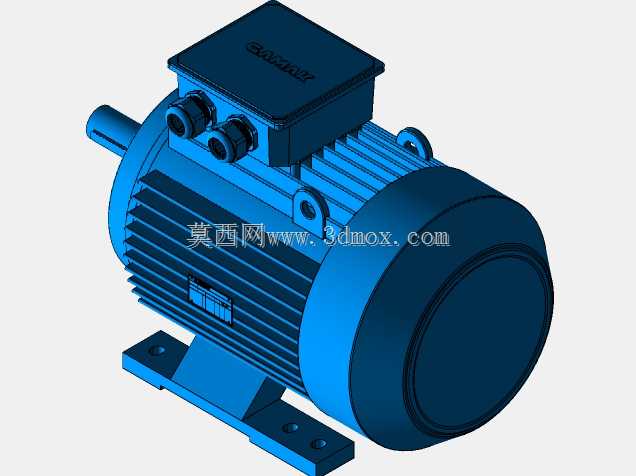

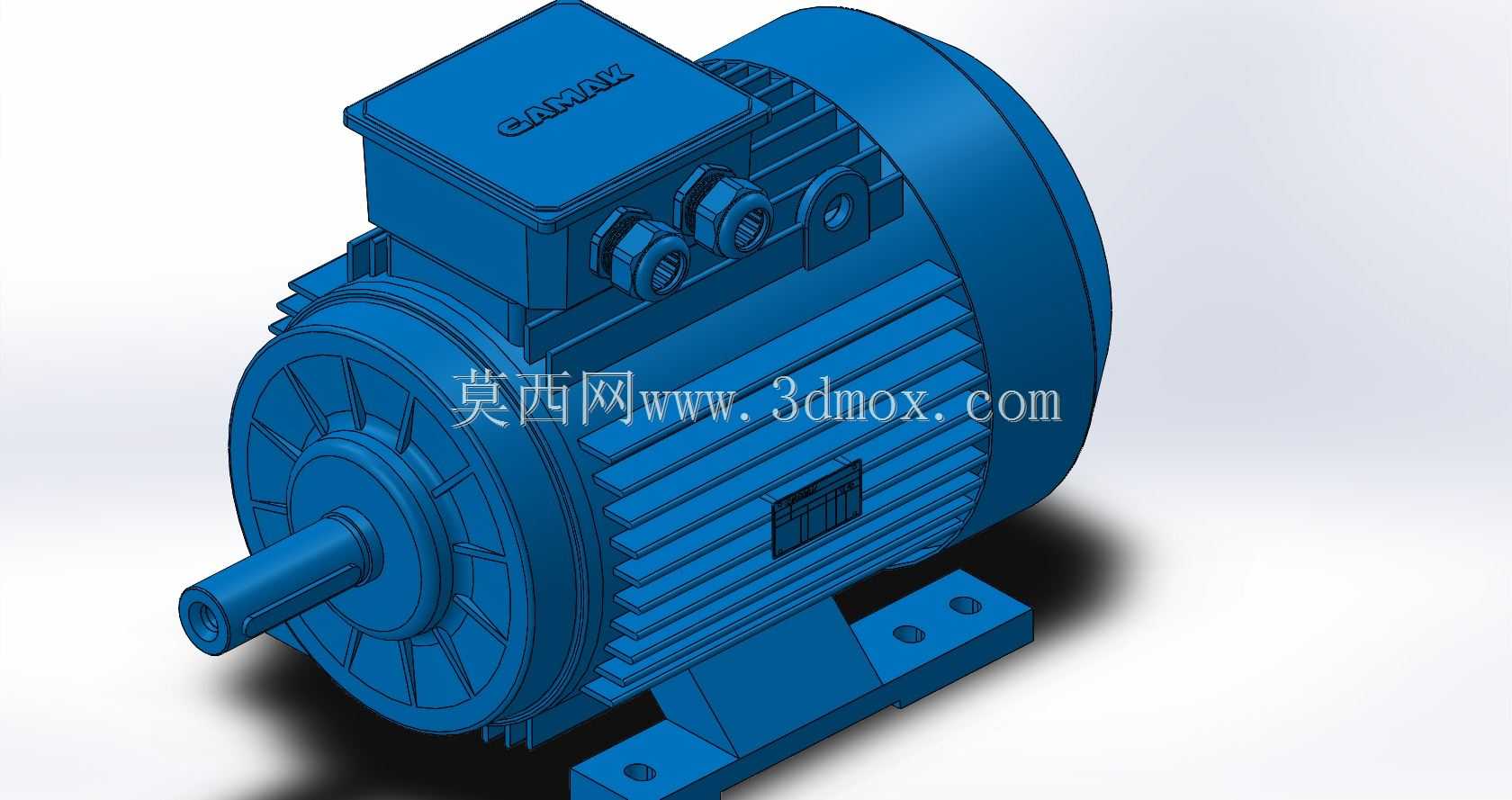

这款伽马克系列电机的三维结构，在建模阶段优先考虑了工业现场的安装适配性，底座采用标准底脚安装结构，预留的四个安装孔位匹配160机座号的通用安装尺寸，输出轴的轴径、键槽尺寸完全贴合通用传动配套要求，不管是直连联轴器驱动泵类负载，还是通过带轮、链轮拖动输送线、风机类设备，都能直接匹配现有常规传动件的安装规格，不需要额外做转接结构的二次设计。从实际应用场景来看，这类电机广泛覆盖通用工业领域的动力输出需求，从车间输送线的辊道驱动、中小型机床的主轴进给动力，到配套风机、水泵的动力源，再到小型自动化设备的主传动单元，都能看到同机座号电机的应用身影。建模过程中对电机的散热结构做了完整还原，壳体外的轴向散热筋条按照实际开模的拔模角度做了细节处理，接线盒的位置设置在机壳顶部侧方，预留了足够的线缆弯曲空间，现场布线时不管是从设备上方还是侧方走线，都能方便完成接线操作，接线盒内部的接线端子排布空间也按照实际电气间隙要求做了预留，避免三维装配时出现线缆干涉的问题。端盖部分的轴承室结构、输出轴的轴伸台阶、密封槽位都做了1:1的结构复刻，做设备整体装配校验时，可以直接检查电机与周边护罩、传动件的安全间隙，提前规避现场安装时出现的部件碰撞问题。机壳顶部的吊环安装位也做了对应结构还原，方便在做设备整体布局时，预留电机吊装维护的操作空间，不需要后期再调整设备框架的结构位置。风扇端的风罩采用格栅式通风结构，建模时还原了实际的通风通流面积，在做设备热仿真分析时，可以直接导入模型评估电机运行时的散热风道是否被周边部件遮挡，提前优化设备的通风布局。整个模型的所有配合面都按照实际加工公差要求做了装配约束，拆分了机壳、端盖、接线盒、底座、输出轴、风罩、接线端子等独立零部件，既可以用来做设备整体的装配干涉检查，也能作为同类型电机选型时的结构参考，帮助结构工程师快速完成动力单元的布局设计，减少选型阶段反复核对安装尺寸的工作量。
