B3安装方式75千瓦1500转三相异步电动机

这款280机座号的B3安装形式电动机，额定功率75千瓦，额定转速1500转每分钟，属于4-6-8极通用系列工业电机，在各类工业传动场景中适配性极强。从实际工程应用来看，这类电机常被用作通用生产线的主驱动源，可配套输送设备、中小型风机、水泵、通用机床主轴以及各类需要恒定转速输出的工业负载，在通用制造车间、配套设备集成、产线改造项目中都有极高的选用率。

设计层面采用B3底脚安装结构，安装时通过机座底部的四个安装孔与设备安装基座刚性连接，安装基准面与输出轴轴线平行，对中调整时需要保证输出轴与被驱动设备输入轴的同轴度误差控制在允许范围内，避免运行时产生额外径向载荷损坏轴承。整机外形采用散热筋一体化铸铁机座结构，机座外圆周均匀分布轴向散热筋，配合后端独立的散热风叶与风罩，在额定负载连续运行时可保证绕组温升控制在绝缘等级允许范围内，顶部独立的接线盒采用标准进线接口，可适配不同规格的电缆进线，接线腔内部预留足够的接线空间，方便现场接线时完成星三角启动等不同接线方式的操作。

输出轴采用标准圆柱轴伸设计，带标准键槽，可直接配套联轴器、皮带轮等传动连接件，轴伸端的密封结构采用多层油封设计，可阻挡运行环境中的粉尘、水汽进入轴承腔，延长轴承维护周期。端盖与机座采用止口定位配合，装配时同轴度精度高，运行时转子的径向跳动量小，可有效降低运行时的振动与噪声。从安装边界来看，280机座对应的安装孔距、轴伸直径、中心高都符合通用电机的尺寸标准，在旧设备电机替换场景中可直接匹配原有安装尺寸，无需额外改造安装基座，大幅降低设备改造的工作量与成本。

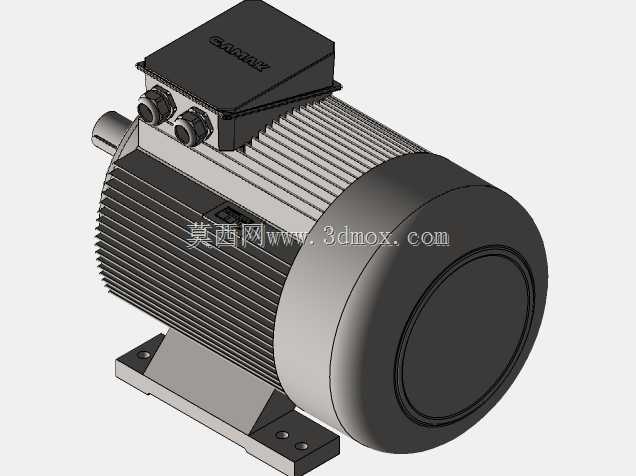

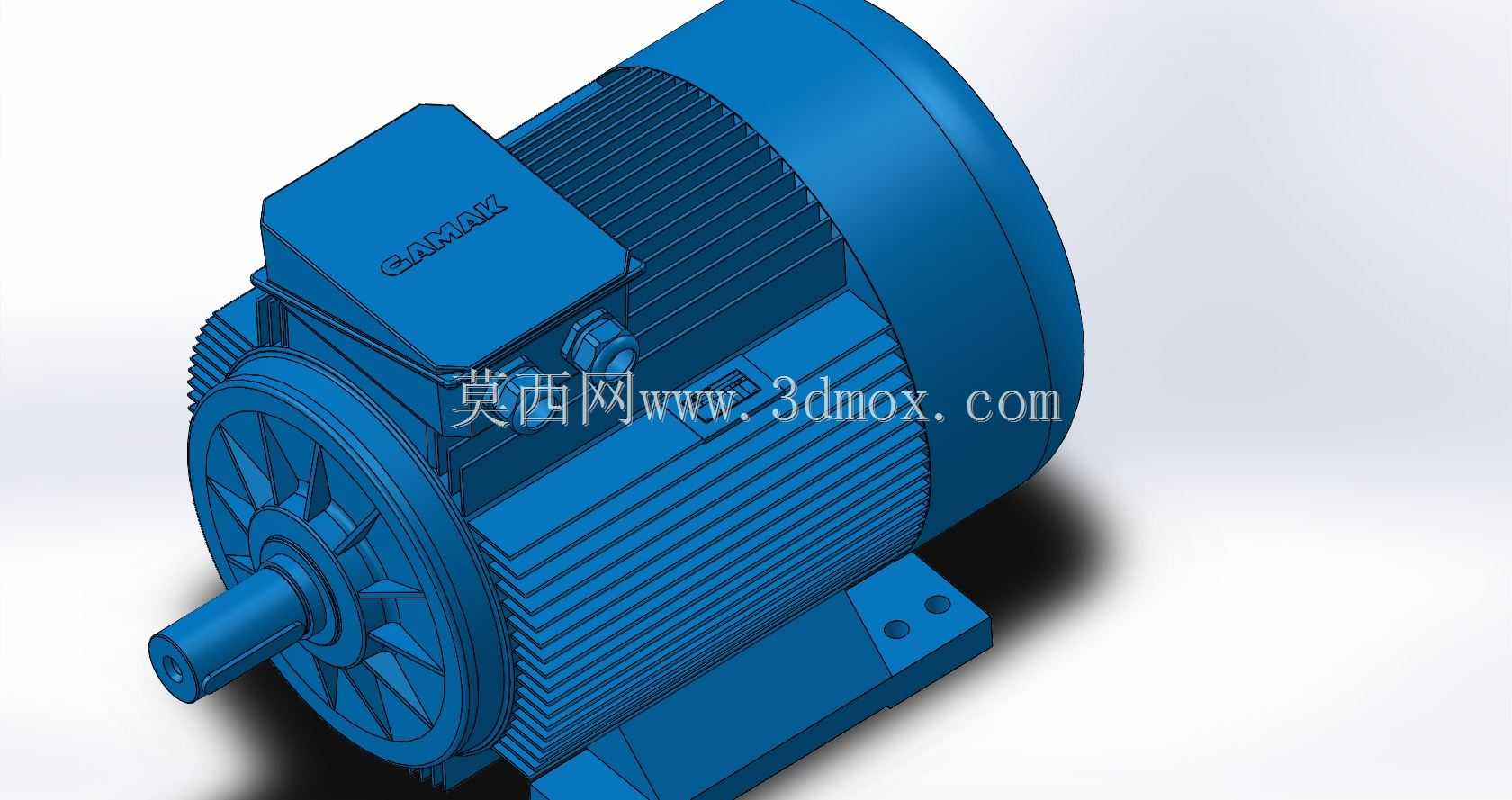

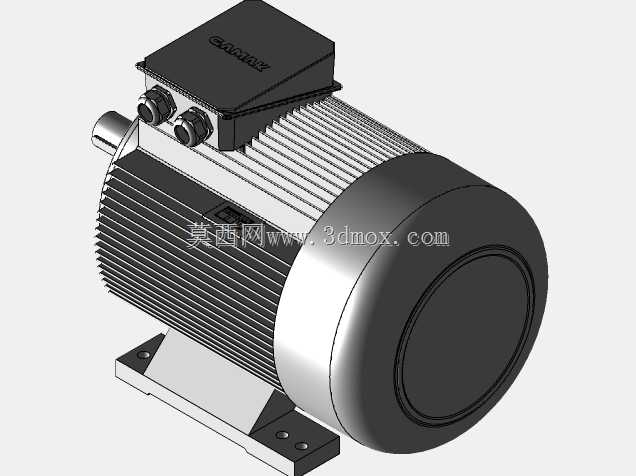

建模过程中完整还原了电机的所有外部结构特征，包括散热筋的排布细节、接线盒的外形结构、底脚安装孔的位置尺寸、风罩的通风孔结构、输出轴的键槽尺寸，所有结构的尺寸比例都严格按照实物参数还原，可直接用于设备布局时的干涉检查、安装空间校核，也可用于产线三维可视化装配演示、设备运维培训的三维素材。在做设备整体布局设计时，可直接将该电机模型导入装配环境，核对电机与周边防护罩、管线、相邻部件的安全间隙，提前规避现场安装时可能出现的空间干涉问题，减少现场安装调试的返工量。
