汽轮机用反向工程叶片结构设计

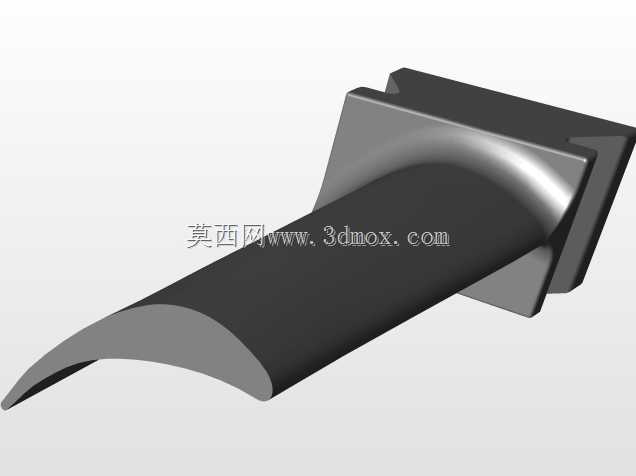

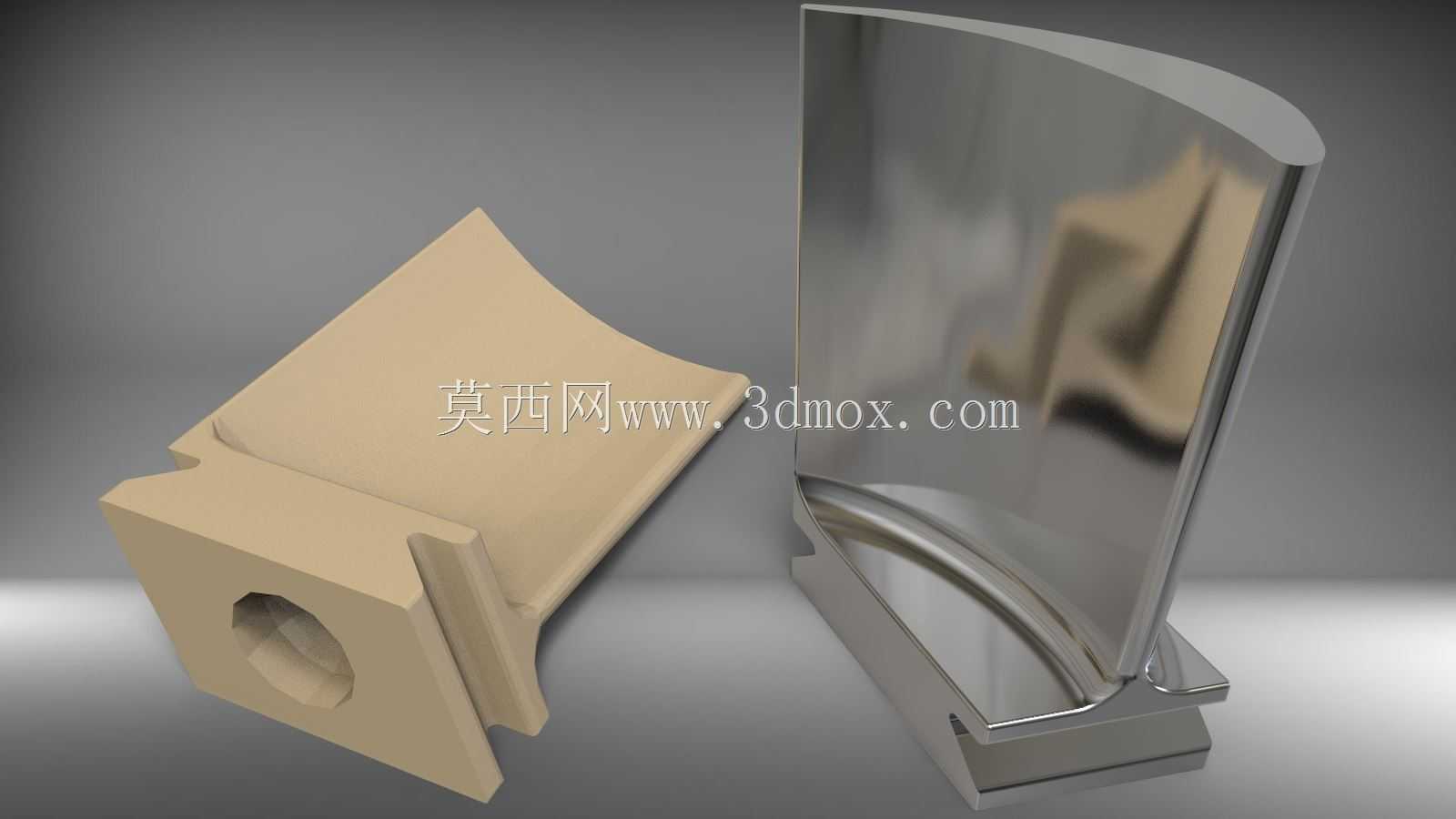

这类叶片是透平类动力设备的核心做功部件，常见于火电、核电汽轮机组以及工业驱动类燃气透平设备中，直接参与热能到机械能的能量转换过程，其型面精度直接决定整机组的通流效率与运行稳定性。从结构上看，叶片分为叶根与叶身两个核心功能段，叶根位置开设的定位安装孔，用于和轮盘上的定位槽配合，通过锁紧件完成周向与轴向的固定，安装时需要保证叶根与轮槽的配合面贴合度达到设计要求，避免运行过程中出现振动位移导致的疲劳损伤。叶身采用变截面扭转型面设计，不同截面的弦长、安装角沿叶高方向连续变化，这种设计是为了适配通流部分不同半径位置的汽流速度与方向，减少汽流在叶栅通道内的流动损失，同时保证汽流以合理角度进入下一级叶栅。在做反向建模时，首先要通过扫描获取叶身的完整点云数据，对扫描噪点进行过滤后，先拟合出叶根的基准平面与安装孔的中心轴线，以此作为整个模型的装配基准，再沿叶高方向提取多个截面的型线点，通过曲率连续的曲面桥接完成叶身的整体构面，过程中需要反复校验型面的光顺度，避免出现局部曲率突变，否则实际加工出来的叶片会在运行中产生应力集中，大幅缩短使用寿命。叶根的榫头结构采用侧装式设计，与轮盘轮槽的配合间隙需要控制在合理公差范围内，既要保证装配时能够顺利推入，又要避免运行时出现过大的窜动量，叶根端面的锁紧槽位置需要与轮盘上的锁紧件安装位精准对齐，保证锁紧后叶片不会在离心力作用下脱出。这类叶片的工作环境长期处于高温高压高速汽流的冲刷下，建模时除了保证型面的几何精度，还要考虑叶身与叶根过渡位置的圆角设计，过渡圆角的半径需要沿周向均匀变化，分散离心力与汽流激振产生的复合应力，避免过渡位置出现疲劳裂纹。实际装配过程中，整圈叶片安装完成后需要进行力矩校验与动平衡测试，单只叶片的质量偏差需要控制在允许范围内，否则会导致转子运行时出现不平衡振动，影响整台机组的运行安全。建模过程中还要考虑后续加工的工艺可行性，叶身的曲面曲率变化要适配五轴加工中心的刀具路径规划，避免出现刀具干涉区域，叶根的安装孔与配合面要预留合理的加工余量，方便后续铣削与磨削工序达到设计公差要求。
