弹簧驱动线性往复执行机构结构设计

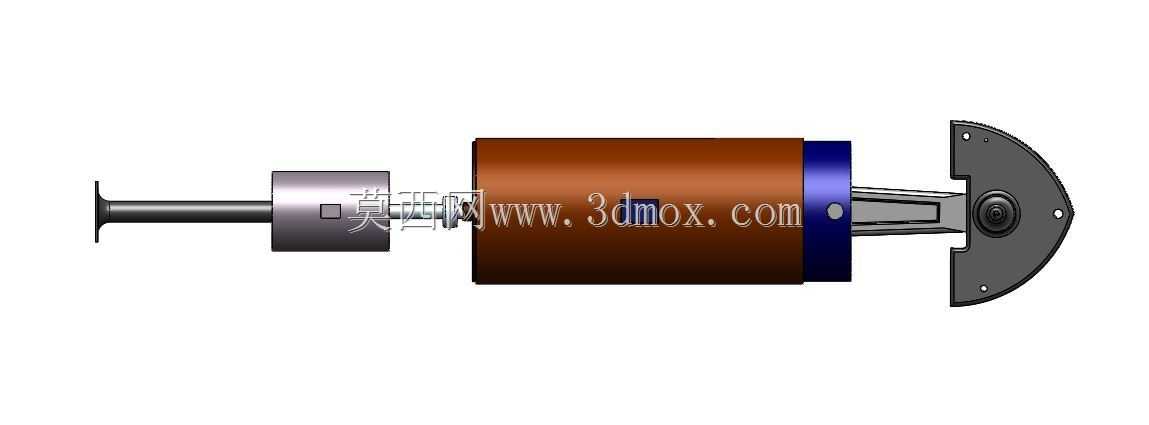

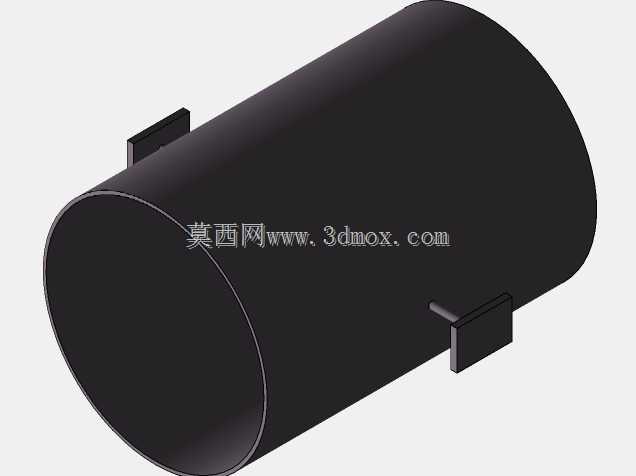

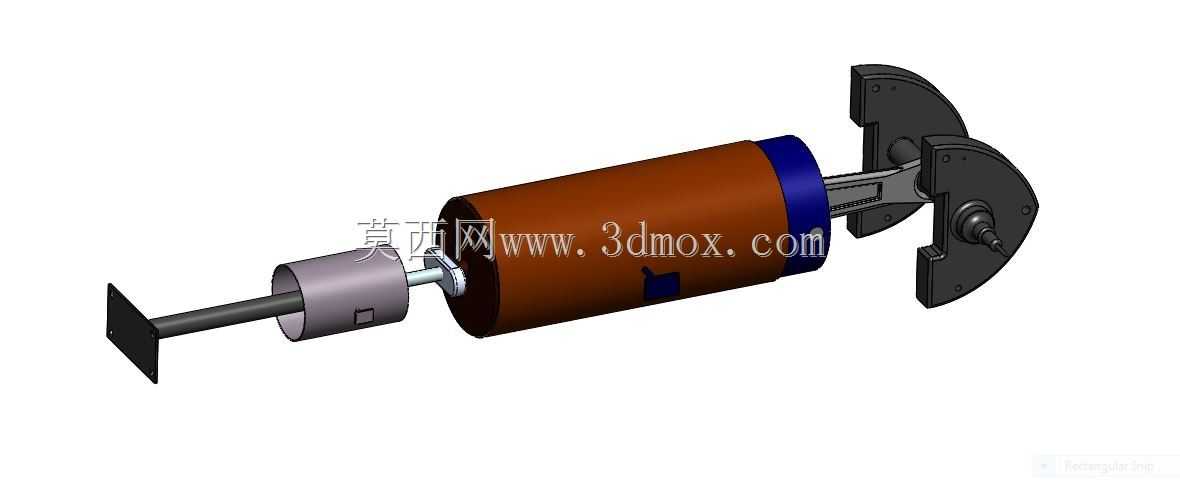

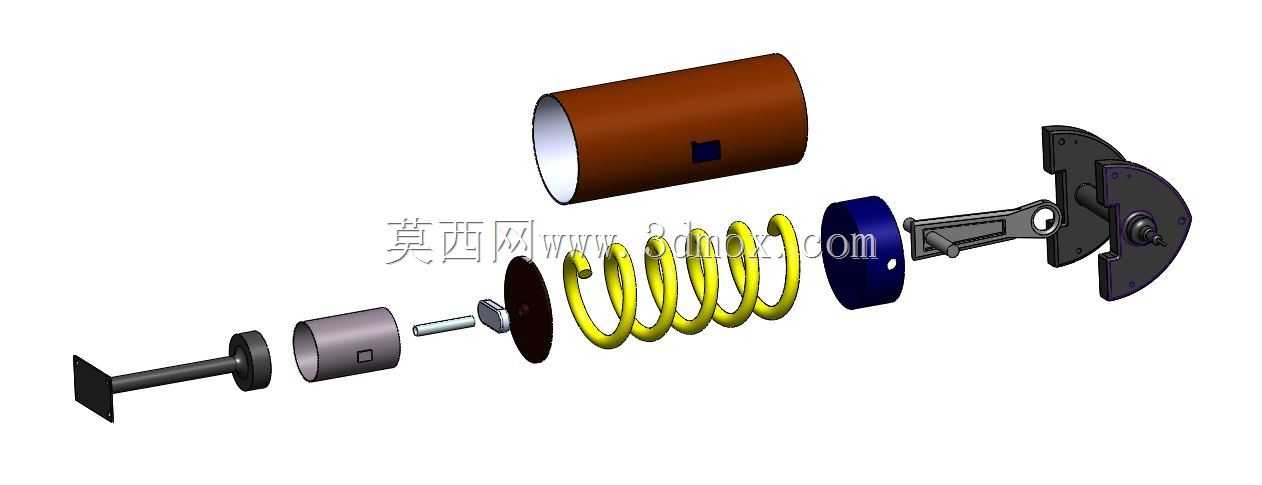

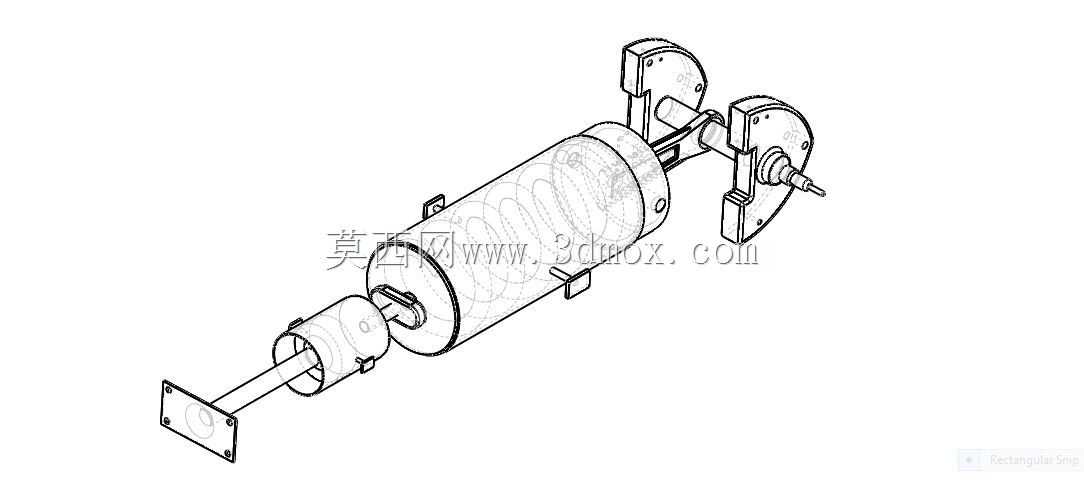

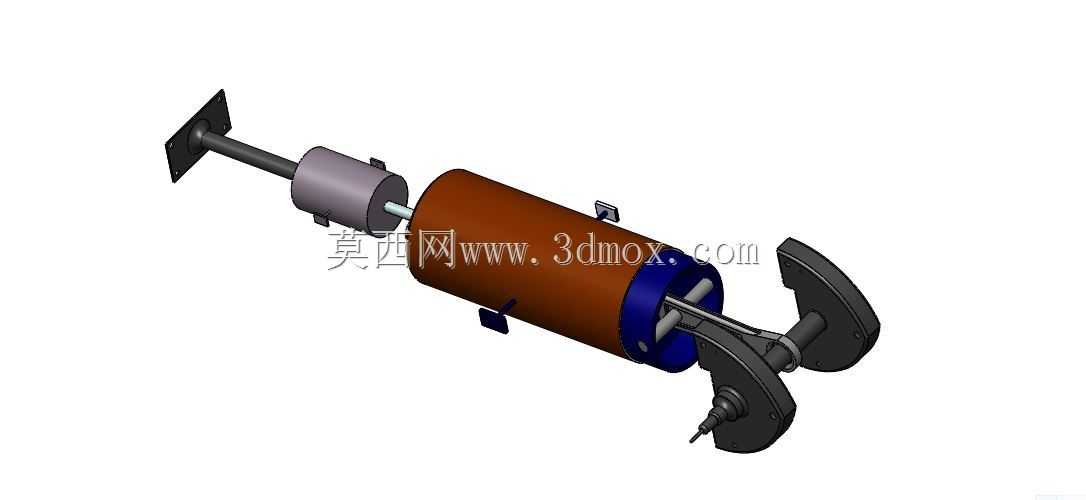

这套弹簧驱动的线性运动执行结构，常被应用在小行程往复推送、轻载缓冲复位的工位场景中，比如小型自动化产线的工件顶出、检测设备的探头伸缩进给、低压气动回路的末端执行单元，相比纯气缸直驱的结构，它能借助弹簧的蓄能特性降低瞬时冲击，在气源压力波动时维持稳定的输出推力，避免硬接触损伤工件或设备接触面。从结构组成来看，整套机构以缸体作为核心承载基体，内部同轴布置活塞与复位弹簧，活塞杆一端连接前端安装法兰，用于固定执行端的工装接头，另一端通过连杆与侧部的铰接安装座联动，侧部的两个带安装孔的支架是整套机构的固定基准，安装时需要保证两个支架的同轴度误差控制在0.05mm以内，避免活塞杆运动时出现卡滞、偏磨的问题。设计过程中首先要确认线性运动的有效行程，弹簧的预压缩量需要匹配负载的初始阻力，避免空载时弹簧推力过大导致活塞杆冲出缸体，同时要核算弹簧的极限压缩量，保证活塞运动到行程末端时弹簧不会进入并圈状态，延长弹簧的疲劳使用寿命。缸体的外径尺寸需要匹配内部活塞的直径，活塞与缸体内壁的配合间隙选H8/f7的间隙配合，既保证运动顺畅，又能减少低压气体的泄漏量，前端的活塞杆伸出端设置有导向套，导向套的长度不小于活塞杆直径的1.5倍，抵消侧向力带来的弯矩影响，避免活塞杆长期受偏载出现弯曲变形。安装边界方面，前端安装法兰的四个固定孔呈矩形分布，孔位间距适配常见的小型工装连接板尺寸，侧部支架的安装孔为长圆孔设计，允许安装时微调整套机构的轴向位置，补偿机架加工带来的位置误差，不需要额外加工调整垫片就能完成装配对位。整套结构没有复杂的异形零件，所有零部件都可以采用常规的车削、铣削工艺加工，弹簧选用标准碳素弹簧钢丝绕制即可，不需要定制特殊规格的弹性元件，后期维护时只需要定期检查导向套的磨损量、弹簧的弹力衰减情况，更换易损件就能维持机构的正常运行，在轻载线性往复运动的场景下，相比电缸、丝杠传动的结构成本更低，响应速度更快，适合短行程高频次的往复动作需求。
