电力传输齿轮轴承传动组件结构设计

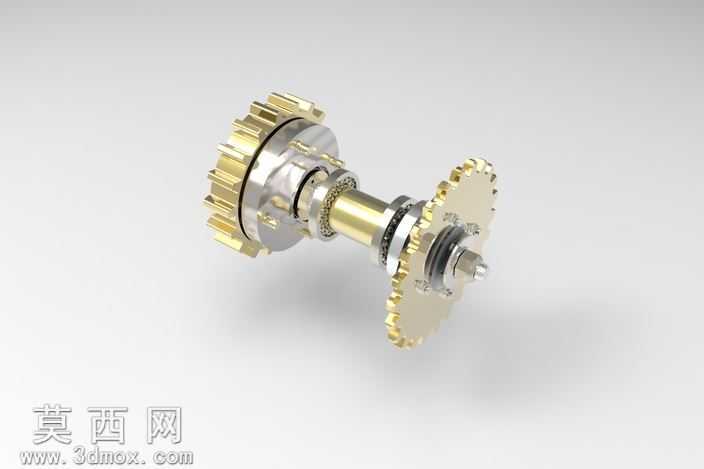

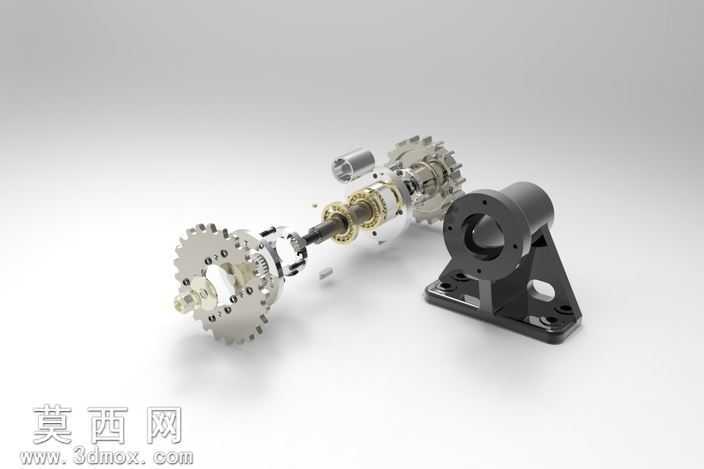

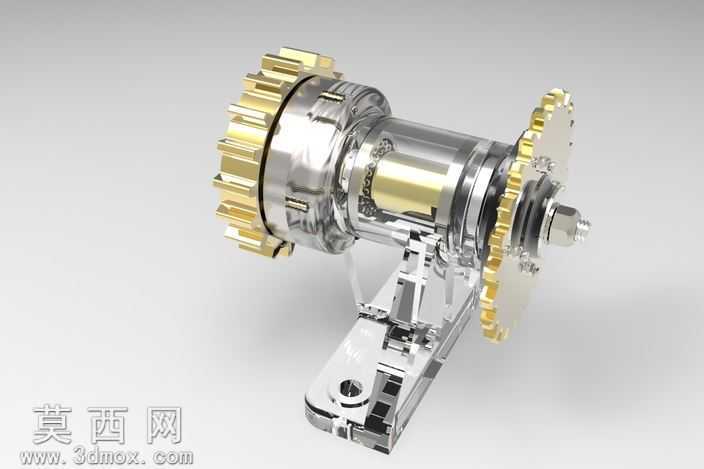

本作品为电力传输场景配套的机械传动组件三维建模设计，整体采用爆炸视图呈现各零部件的装配关系与结构细节，建模过程依托三维机械设计软件完成，从核心传动逻辑出发拆解各部件的功能定位。建模阶段首先完成核心传动轴的参数化绘制，依据传动扭矩需求匹配轴径尺寸、键槽定位结构，确保轴体与各配合零件的公差符合机械装配规范；随后完成两端传动齿轮的建模，严格按照渐开线齿轮参数生成齿形轮廓，对齿轮轮毂的安装孔、减重孔、定位销孔做细节还原，保证齿轮啮合的传动精度。针对组件中的多组轴承结构，建模时还原了轴承内圈、外圈、滚动体、保持架的完整结构，清晰展示轴承在传动轴与支撑座之间的定位方式，体现转动副的减摩设计逻辑。配套的支撑轴承座采用一体化三角支撑结构建模，还原底座安装孔、轴承定位腔、加强筋结构，兼顾支撑刚性与轻量化需求。渲染阶段采用哑光金属材质赋予各钢制传动零件，通过光影层次区分不同加工面的质感，对齿轮啮合面、轴承配合面做细微的粗糙度区分，支撑座采用发黑处理的金属质感呈现，整体渲染效果清晰展现各零件的装配层级与结构特征。设计思路围绕电力传输场景的动力传递需求展开，通过齿轮啮合实现转速与扭矩的转换，通过轴承结构降低传动过程中的摩擦损耗，通过刚性支撑座保证传动组件的运行稳定性，爆炸视图的呈现方式可直观展示各零件的装配顺序与配合关系，为后续的结构校验、装配模拟、工程图输出提供完整的三维模型基础，模型各零件间的配合关系清晰，无结构干涉问题，符合机械传动组件的设计规范。
