黄金质感径向离心风扇结构设计

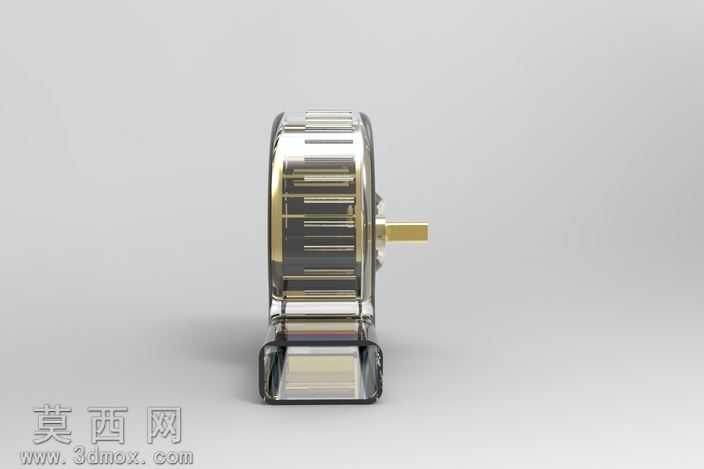

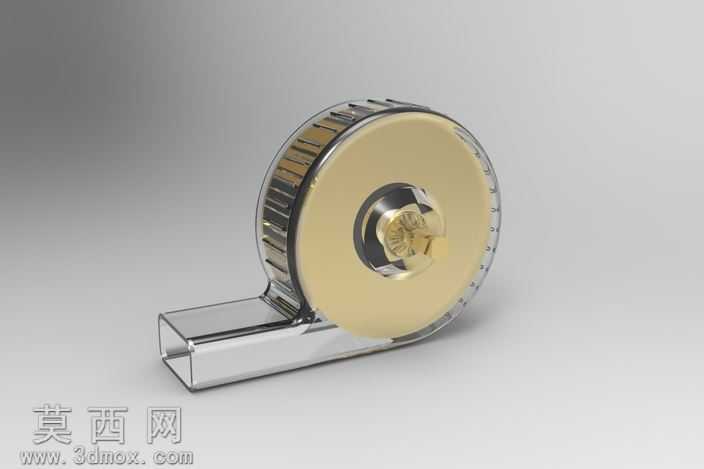

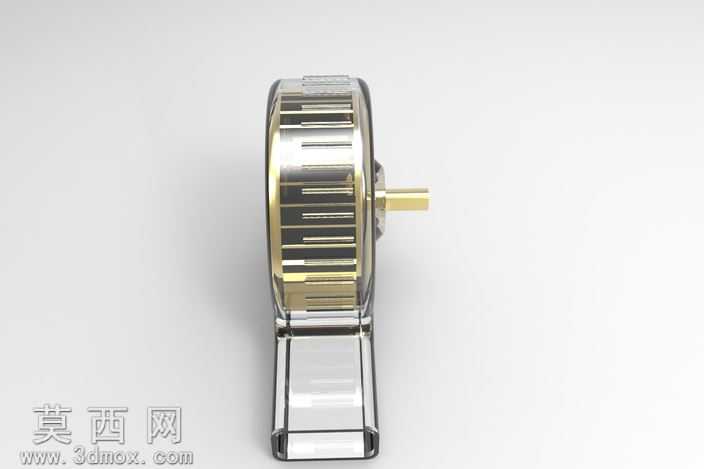

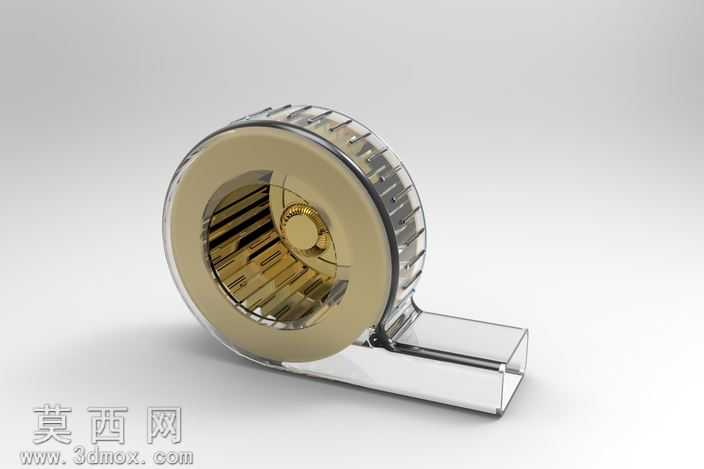

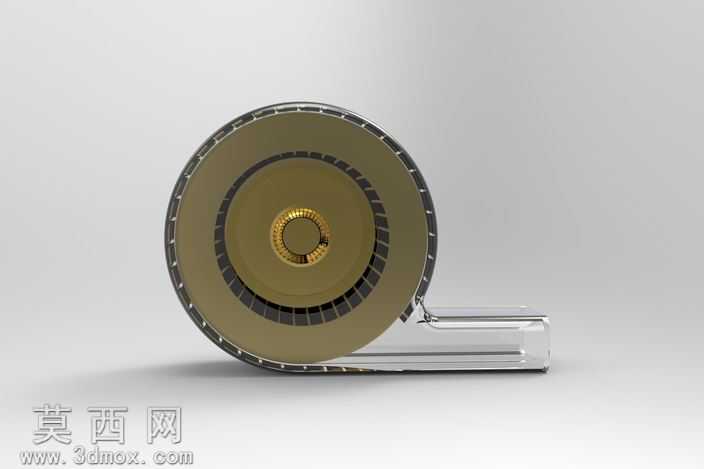

本径向风扇采用三维参数化建模完成整体结构搭建，建模过程中先对蜗壳流道进行曲面放样，通过多组引导线控制流道截面的渐变弧度，保证气流从轴向进入叶轮后可沿径向平滑导出，减少流道内的紊流损耗。叶轮部分采用等距排布的前倾式圆弧叶片，每片叶片的曲面曲率经过反复调整，通过阵列特征完成整圈叶片的布局，同时对叶片与轮毂的衔接处做圆角过渡处理，避免应力集中也降低气流切割产生的噪音。出风口采用矩形直段设计，与蜗壳出口做相切衔接，保证出风方向的一致性，方便对接后续通风管路。材质渲染阶段，叶轮与前盖部分采用抛光黄金材质，调整金属粗糙度参数至较低数值，添加细微的划痕纹理模拟真实金属质感，提升视觉精致度；蜗壳外壳与出风口部分采用高透镀铬材质，设置合适的反射与折射参数，还原亮面金属的镜面反射效果，同时通过环境HDR贴图调整反射内容，让金属表面的光影过渡更自然真实。设计过程中重点考量了径向风扇的进风效率与出风风压，通过调整叶轮与蜗壳内壁的间隙值，平衡转动摩擦损耗与气流泄漏量，既保证叶轮转动时不会与蜗壳产生干涉，又尽可能缩小间隙减少气流回流。整体模型的装配关系清晰，各零部件之间的配合公差经过合理设置，叶轮与中心转轴的配合采用间隙配合保证转动顺畅，蜗壳上下盖之间采用止口定位方便装配固定。渲染阶段采用三点布光方案，主光源从斜上方打亮风扇主体突出金属质感，辅光源补亮暗部避免死黑，轮廓光勾勒风扇边缘提升立体感，最终呈现出兼具结构合理性与视觉精致度的径向风扇设计效果，可用于家用通风、小型设备散热等场景的方案展示与结构参考。
