流体管路快接式锁定连接机构

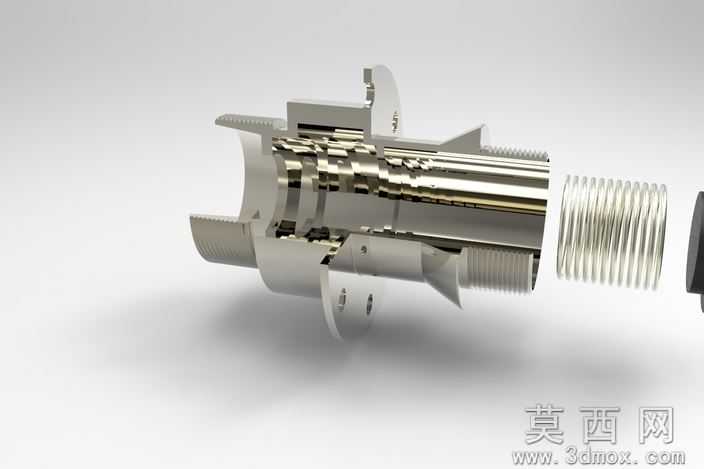

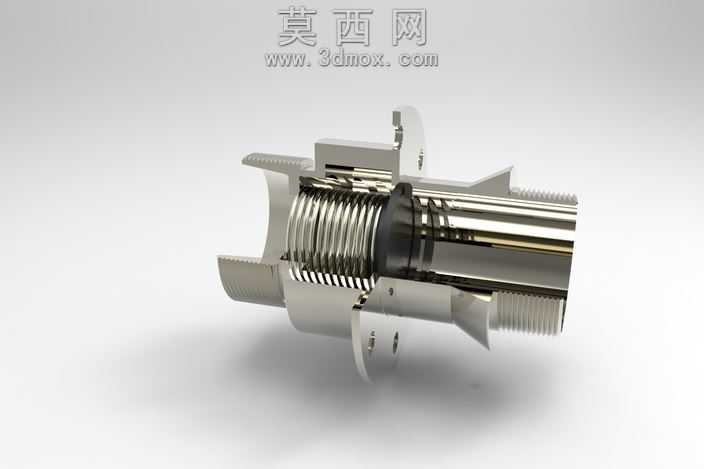

本作品为流体管路配套的快接式锁定连接机构三维模型，采用三维参数化建模方式完成全结构构建，建模过程中对每一处配合公差、装配间隙都做了精准还原，可直接用于装配干涉校验与结构优化参考。模型渲染阶段采用金属材质组进行表现，主体接头部分赋予抛光不锈钢材质，调整金属粗糙度参数至0.15、反射强度0.8，还原金属构件的冷冽质感与表面高光细节；内置的弹性锁紧部件采用弹簧钢材质，调整材质漫反射灰度与金属度参数，还原弹簧构件的哑光金属质感；内部密封件赋予丁腈橡胶材质，设置合适的粗糙度与低反射属性，区分橡胶与金属部件的视觉差异，整体渲染采用三点布光方案，主光源从侧上方45度投射，勾勒构件的轮廓结构，辅光源补全暗部细节，顶光强化金属表面的高光层次，最终呈现的剖切展示效果可清晰呈现内部的装配关系。结构设计上，该机构采用轴向推拉配合周向卡位的锁定逻辑，公头插入母头后，内置的周向分布卡爪会在弹簧预紧力作用下卡入公头的环形定位槽，实现轴向位置锁定，避免管路通流时受流体压力冲击发生脱开；内部设置多道径向密封胶圈，在接头插接到位后形成多道密封屏障，可耐受一定压力的流体输送工况，杜绝渗漏问题；外侧设置解锁套环，需要断开管路时，沿轴向推动解锁套环即可顶开周向卡爪，解除对公头的卡位锁定，即可快速拔出公头完成管路分离，无需额外工具辅助，大幅提升管路拆装的效率。设计思路围绕流体管路快速拆装、可靠锁定、密封防漏的核心需求展开，摒弃传统螺纹接头需要旋转多圈、拆装效率低的问题，同时优化了卡爪的受力角度，在保证锁定强度的前提下降低解锁所需的操作力，兼顾连接可靠性与操作便捷性；建模过程中对弹簧的螺旋线参数、卡爪的转动间隙、密封槽的尺寸公差都做了符合行业标准的参数设置，所有配合面都预留了合理的装配间隙，既保证构件装配后活动顺畅，又避免间隙过大导致的密封失效、连接晃动问题，模型采用剖切视角展示内部结构，可让使用者清晰理解该锁定机构的工作原理与各部件的配合逻辑，可作为流体管路快接接头设计、五金锁紧机构研发的参考模型。
