多缸发动机曲轴结构三维设计作品

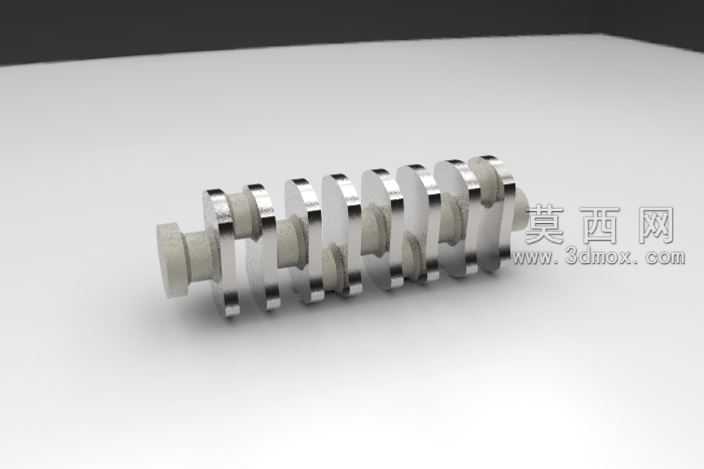

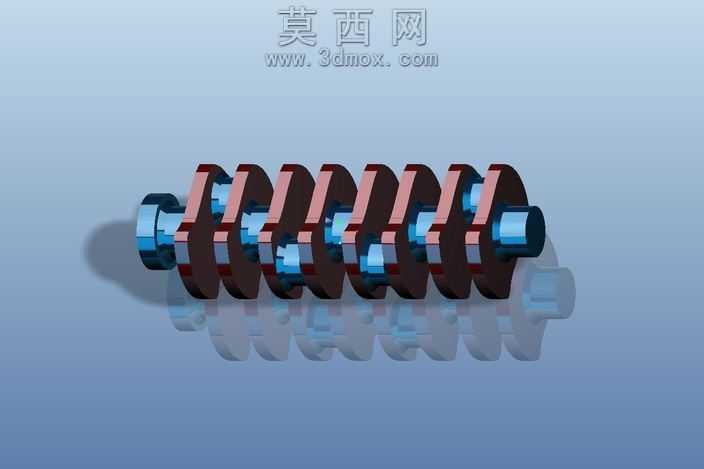

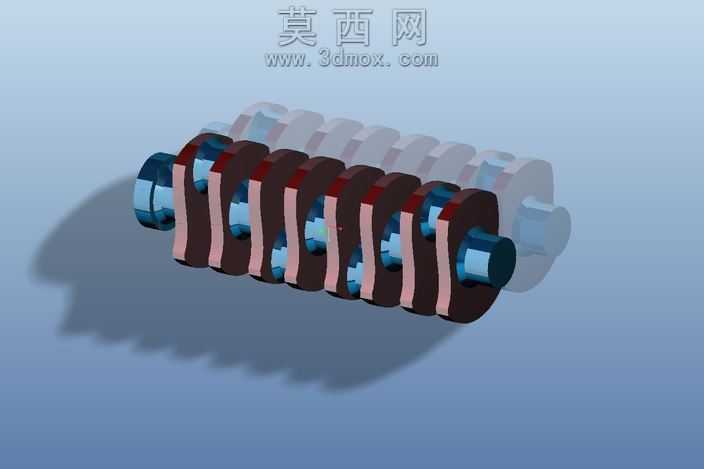

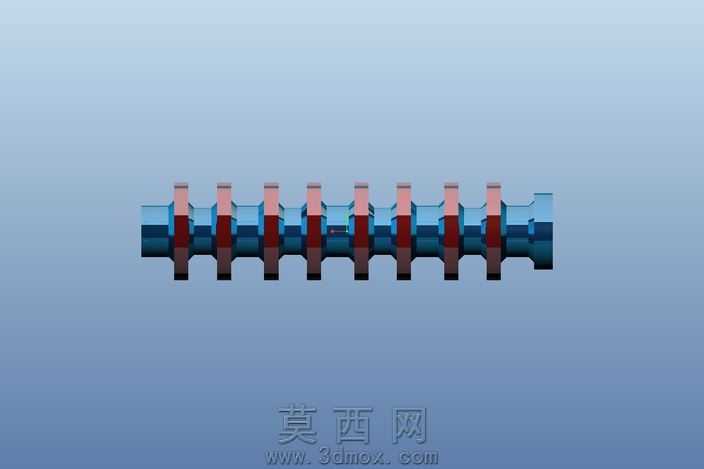

本作品为多缸发动机配套曲轴的三维设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先梳理曲轴的核心功能逻辑：作为动力系统中将活塞往复直线运动转化为旋转扭矩输出的核心部件，其结构精度直接决定动力传递的平顺性与整机运行可靠性。建模过程中先完成主轴颈与连杆轴颈的基准定位，严格按照多缸机的点火间隔角排布各连杆轴颈的相位角度，确保各缸做功行程的扭矩输出能够均匀叠加，避免出现动力输出中断或运转抖动的问题。针对曲轴上的平衡重结构，建模时逐一匹配对应连杆轴颈的偏心质量，通过对称式的配重块设计抵消曲轴高速旋转时产生的离心惯性力与往复惯性力，从结构层面降低整机运行的振动幅度。曲柄臂部分采用过渡圆角设计，在三维建模中对轴颈与曲柄臂的衔接位置做平滑圆弧处理，避免应力集中导致的曲轴疲劳断裂问题，同时优化曲柄臂的截面形态，在保证结构强度满足高负荷工况要求的前提下，尽可能降低曲轴整体的转动惯量，提升发动机的油门响应速度。渲染阶段采用金属材质模拟锻钢曲轴的真实质感，对轴颈的配合面做高光抛光效果处理，还原精加工后轴颈表面的低粗糙度特征，平衡重与曲柄臂非配合面则做哑光金属质感区分，清晰呈现不同加工面的工艺差异。场景中添加柔和的环境光影与地面投影效果，直观展现曲轴的立体结构与各部分的空间位置关系，通过半透明的背景叠层效果突出主体结构，让观看者能够清晰辨识主轴颈、连杆轴颈、平衡重、曲柄臂各部分的衔接关系。设计过程中充分考虑曲轴的实际装配需求，两端的轴端结构预留了油封安装位与飞轮连接的定位结构，各主轴颈的同轴度、连杆轴颈与主轴颈的平行度均在建模参数中做了精度约束，确保模型结构符合实际机械加工与装配的工艺要求，能够直接用于后续的结构力学仿真、装配干涉检查以及教学演示场景，完整还原了商用多缸发动机曲轴的结构特征与设计逻辑。
