汽车通风式制动盘拆解结构三维设计

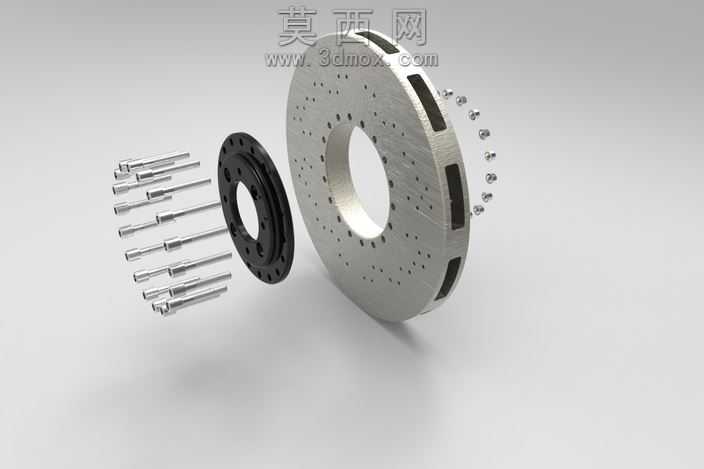

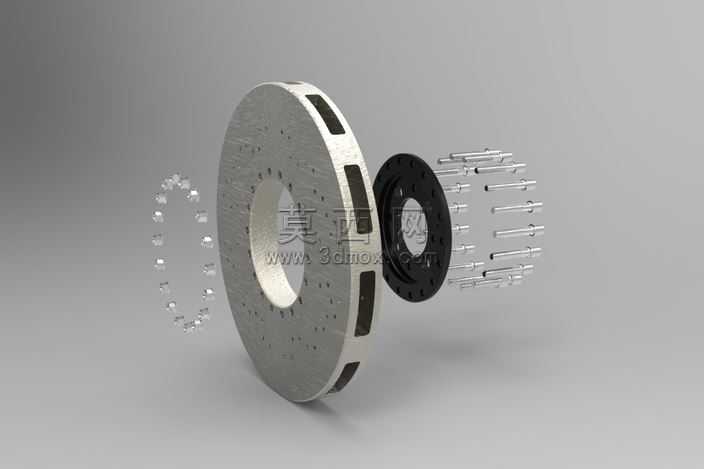

本作品为汽车通风式制动盘的三维结构设计，采用主流三维机械设计软件完成全参数化建模，完整还原了制动盘总成的装配关系与细节特征。建模过程中首先对制动盘的功能需求进行拆解，明确其作为车辆制动系统核心摩擦部件，需要兼顾散热性能、结构强度与装配适配性，因此将整体结构拆分为通风制动盘本体、连接法兰盘、紧固螺栓组件三个核心部分，通过自底向上的装配模式完成各零件的配合约束，确保各部件的同轴度、安装孔位公差符合实际机械设计规范。在零件建模环节，制动盘本体采用旋转凸台命令生成基础盘体轮廓，针对通风散热需求，在盘体内部通过阵列切除命令生成周向均匀分布的通风槽结构，同时在盘体摩擦面通过草图驱动的阵列命令生成多组散热小孔，既还原了真实打孔刹车盘的外观特征，也在建模逻辑上匹配了实际产品的加工工艺；连接法兰盘通过旋转、拉伸切除命令完成中心定位孔、周向螺栓过孔的特征创建，对法兰盘与制动盘贴合的端面做了平面度约束的特征处理，还原实际装配中的密封贴合要求；紧固螺栓组件采用标准件建模逻辑，通过螺旋线扫描生成螺纹特征，对螺栓头部的六角特征、杆部的光杆与螺纹分段做了清晰的结构区分，所有螺栓按照实际安装的周向均布规则完成阵列装配，完整呈现制动盘与轮毂连接的固定方式。材质与渲染环节，针对不同零件的实际材质属性做了区分设置：制动盘本体采用灰铸铁材质参数，调整金属粗糙度、反射率参数还原铸铁件哑光且带有细微金属质感的表面效果，对摩擦面做了轻微的纹理处理模拟使用后的磨合质感；连接法兰盘做了发黑处理的金属材质设置，呈现深黑色带微弱金属反光的表面特征；紧固螺栓采用镀锌钢材材质参数，提升表面反光度与金属亮泽感，区分不同零件的材质差异。渲染阶段采用影棚级柔光环境，通过多角度光源设置突出零件的结构轮廓与装配间隙，将所有零件做轴向爆炸拆解展示，清晰呈现各部件的装配顺序与配合关系，让观看者可以直观理解制动盘总成的内部构造。设计过程中严格参考实际车用制动盘的尺寸比例，对通风槽的倾斜角度、散热孔的排布密度、螺栓的规格数量都做了符合工程实际的参数设置，既保证了模型的视觉展示效果，也具备相应的工程参考价值，可用于制动系统结构教学、产品展示等场景。
