船用发动机三向焊接进气歧管结构

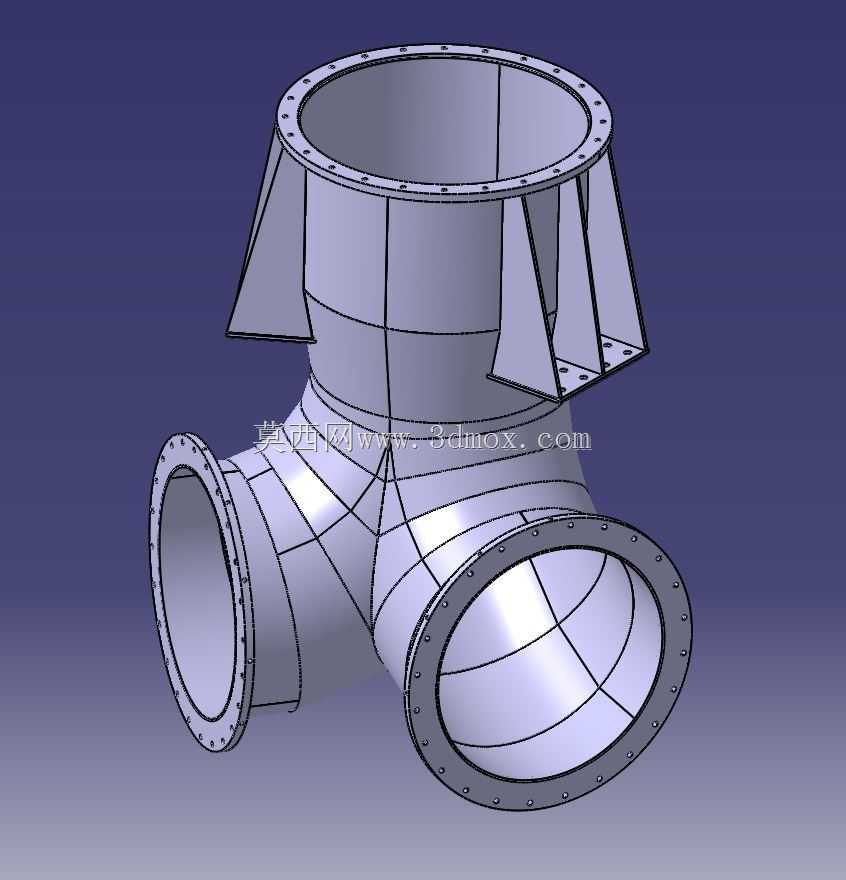

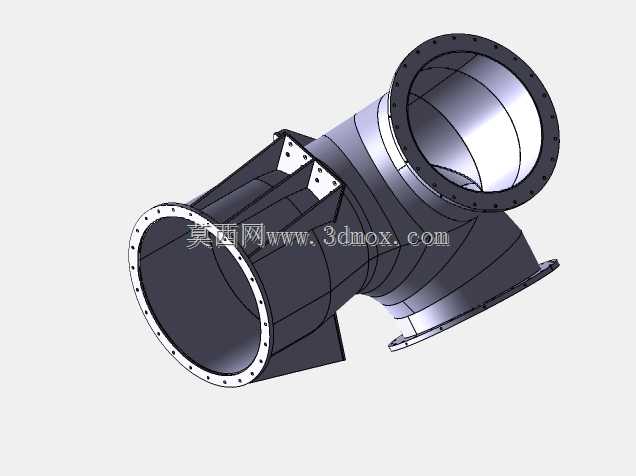

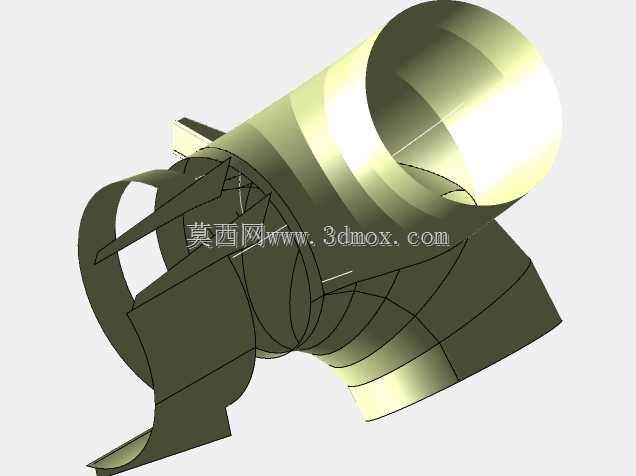

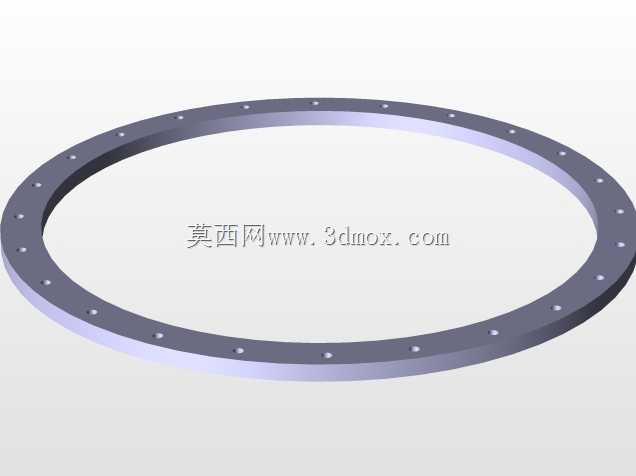

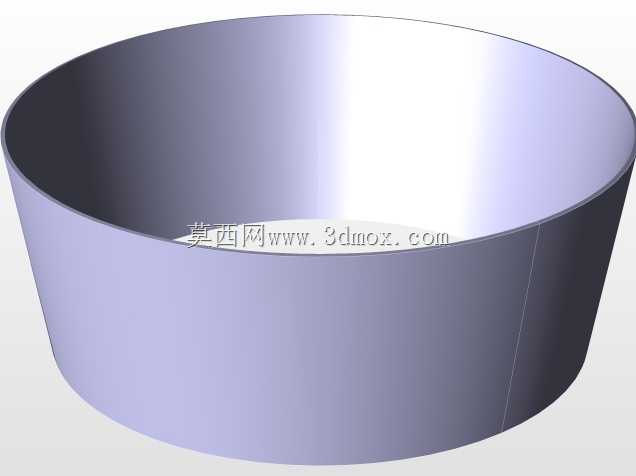

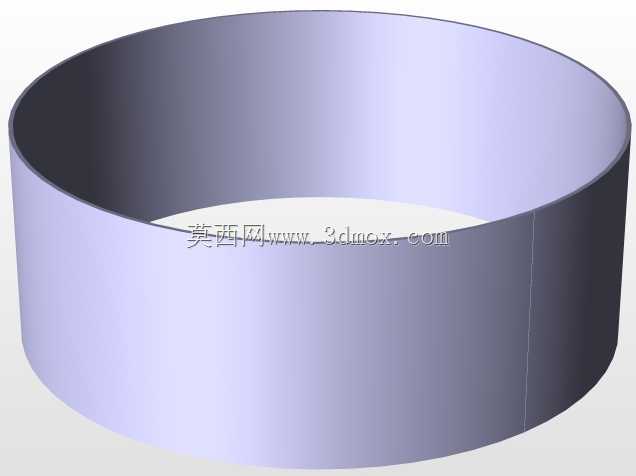

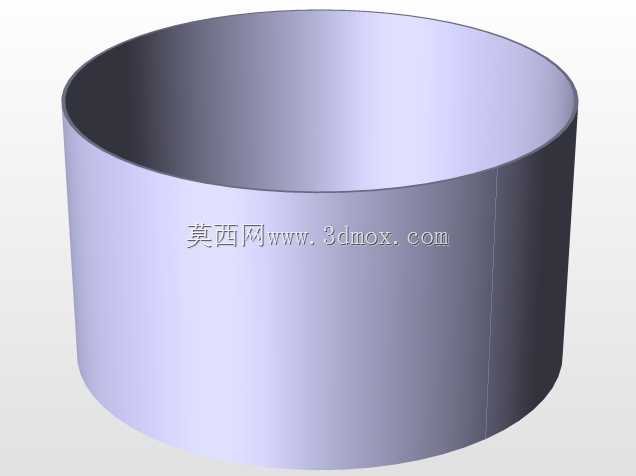

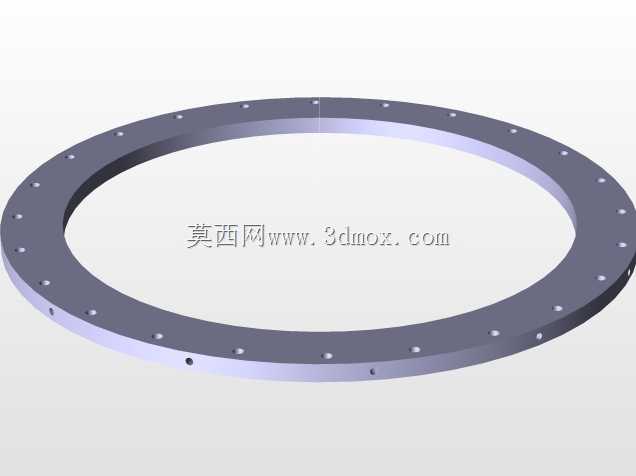

这款三向焊接管路构件，主要应用于船用柴油发动机的进气系统段，承担着将增压后空气均匀分配至各气缸进气道的核心作用，区别于铸造进气歧管，全焊接结构更适配小批量船用动力的定制化需求，无需开模即可适配不同机舱布局的管路走向，在修船场景、特种作业船舶动力改装场景中应用频次较高。从结构设计逻辑来看，三个通径的法兰接口分别对应进气总管接入端与两组气缸列的进气输出端，顶部法兰端为进气输入口，周向均匀布置的螺栓孔匹配增压器出口的法兰安装尺寸，接口下方设置的四块三角筋板，是针对船用设备长期承受振动载荷做的加强设计，避免焊接根部在持续振动下出现疲劳开裂，毕竟船舶动力运行时的振动频率覆盖宽，无加强的直筒焊接段很容易在焊趾位置萌生裂纹。两个侧向输出接口的法兰端面均做了机加工密封面设计，安装时配合耐温密封垫即可实现端面密封，无需额外加工坡口做管段对焊，能大幅缩减现场安装的工时，三个接口的中心距、法兰端面的平面度公差，在建模阶段就按照管路安装的边界要求做了约束，避免现场安装时出现法兰错位、螺栓无法穿装的问题。整个管体的曲面过渡段采用多段相贯线焊接成型，相贯位置的焊缝均做了内表面打磨处理，减少进气气流的沿程阻力，避免气流在拐角处形成紊流影响各缸的充气效率，管体壁厚选取时兼顾了焊接工艺性与结构强度，过薄的管壁在焊接时容易焊穿，过厚则会增加整机重量，不符合船用设备轻量化的布局要求。安装边界上，顶部法兰的安装平面与两个侧方法兰的安装平面的垂直公差、平行公差均按照船用管路安装标准设定，预留的螺栓穿装间隙可以抵消小范围的机舱管路安装累计误差，筋板上开设的安装孔可用于固定管路支架，进一步分担管段的承重，避免法兰接口长期承受管体自重带来的附加弯矩。这类焊接管汇在设计时没有采用一体化铸造成型，核心原因是船用动力的单批次产量低，开模成本分摊后造价远高于焊接结构，同时焊接结构的修改灵活性更高，若现场安装时发现管路走向存在干涉，可通过短时间的切割、补焊调整接口角度，这是铸造构件无法实现的优势。建模过程中，所有焊缝的位置都做了预留焊接收缩量的处理，避免焊接变形后法兰端面的平面度超差，法兰盘的螺栓孔位置均按照对应通径的法兰标准做参数化绘制，可直接对接标准件库中的法兰螺栓模型，无需二次调整孔位。
