工业生产用卧式外燃蒸汽发生换热装置

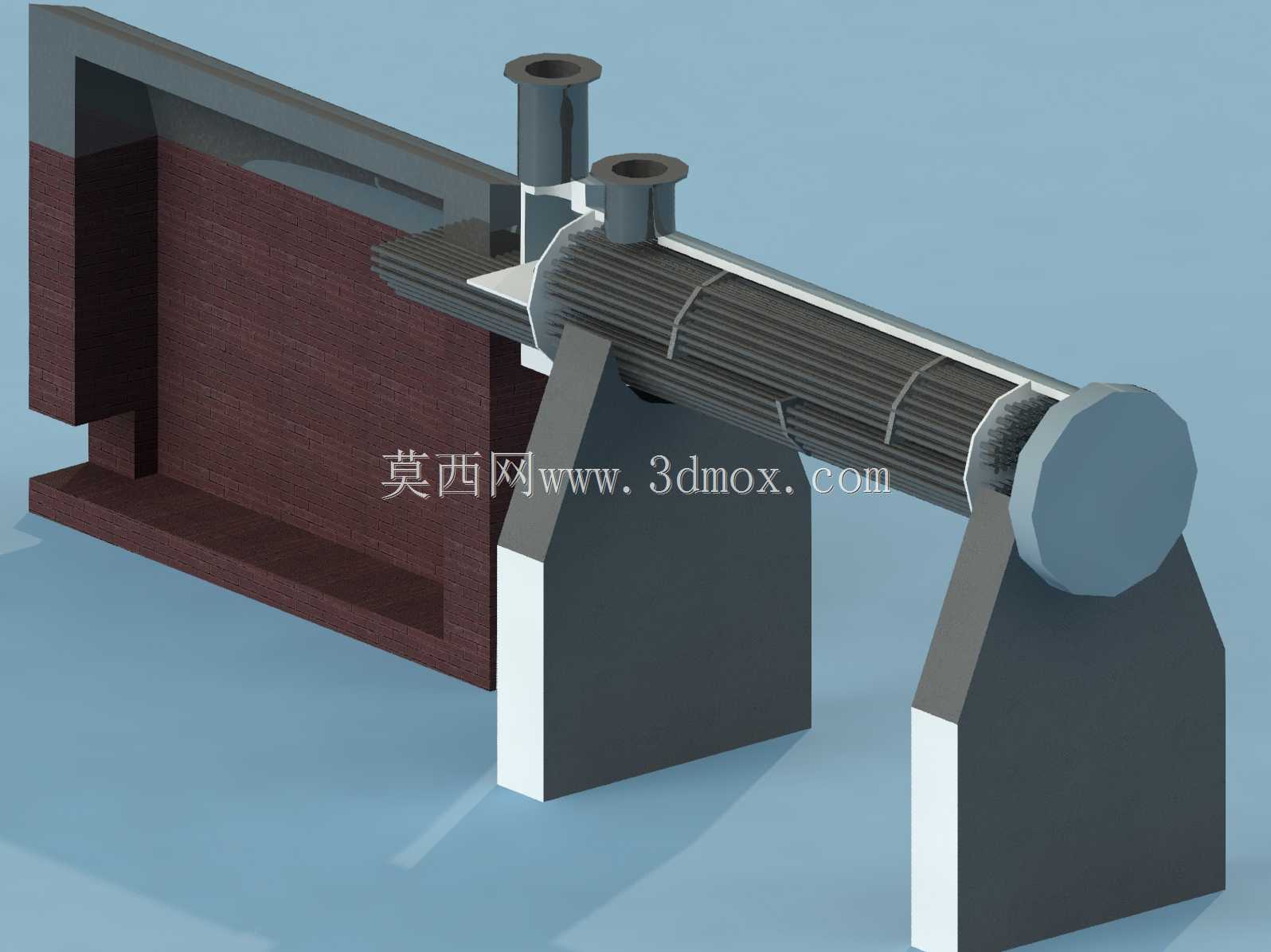

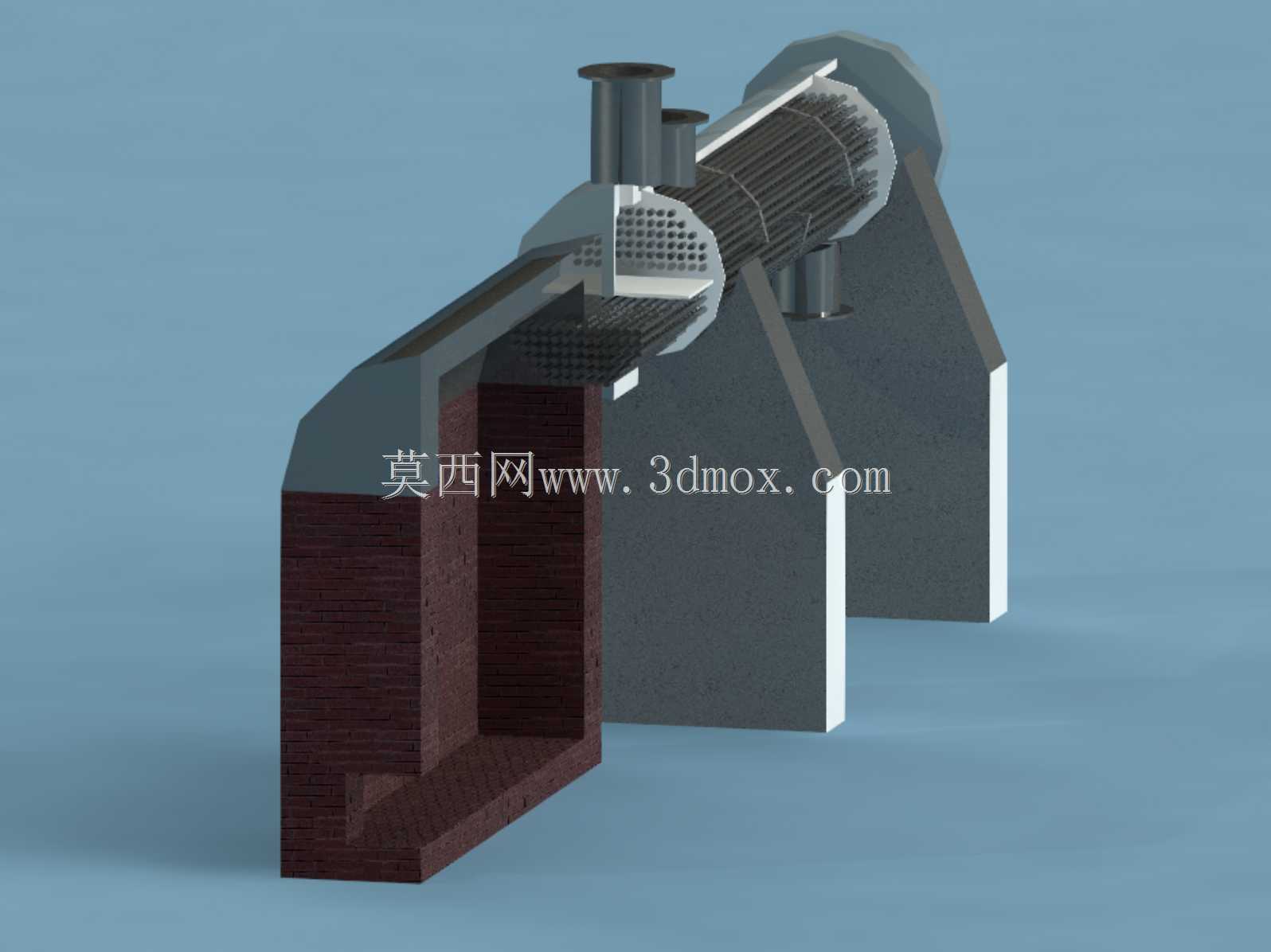

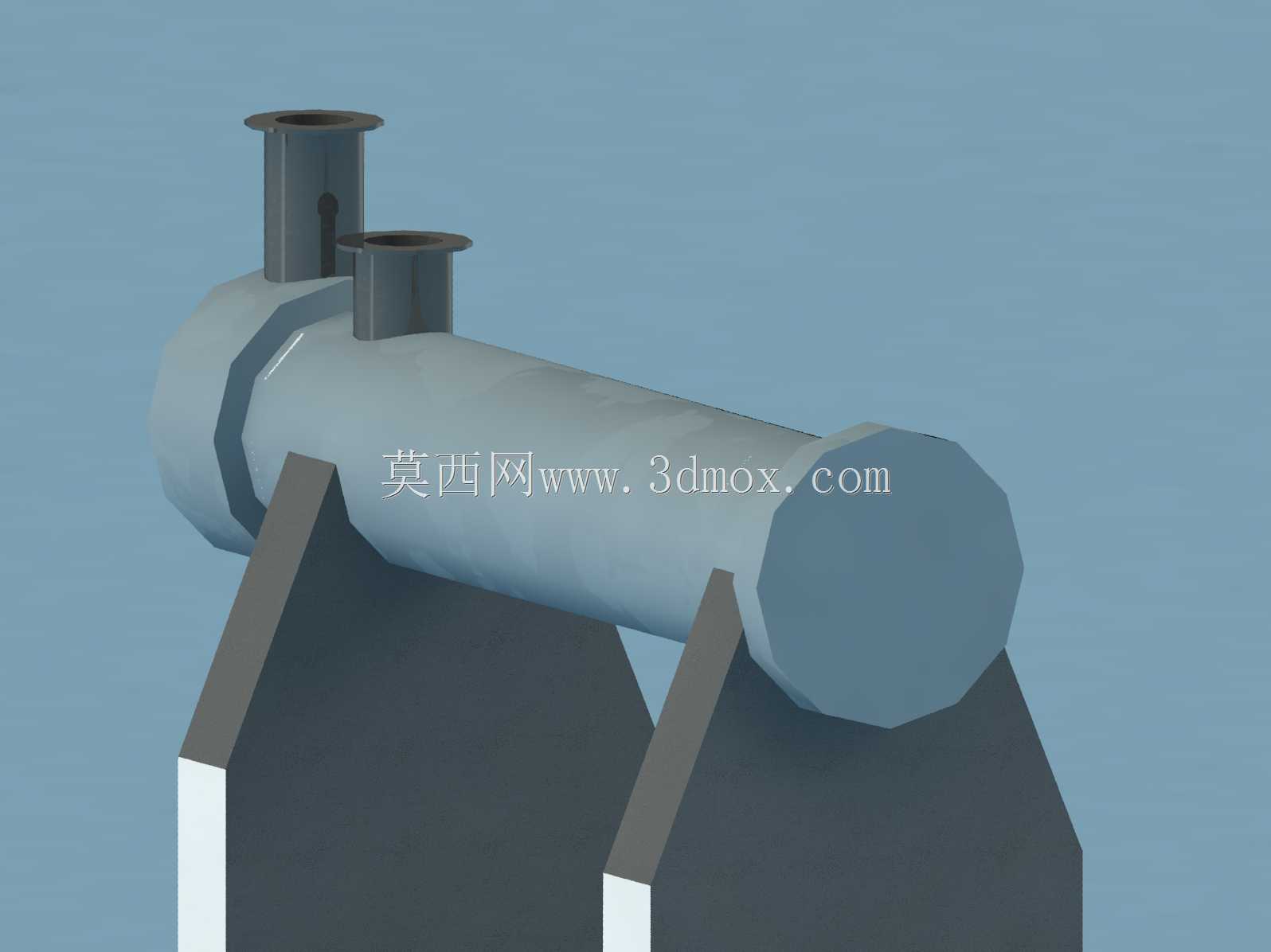

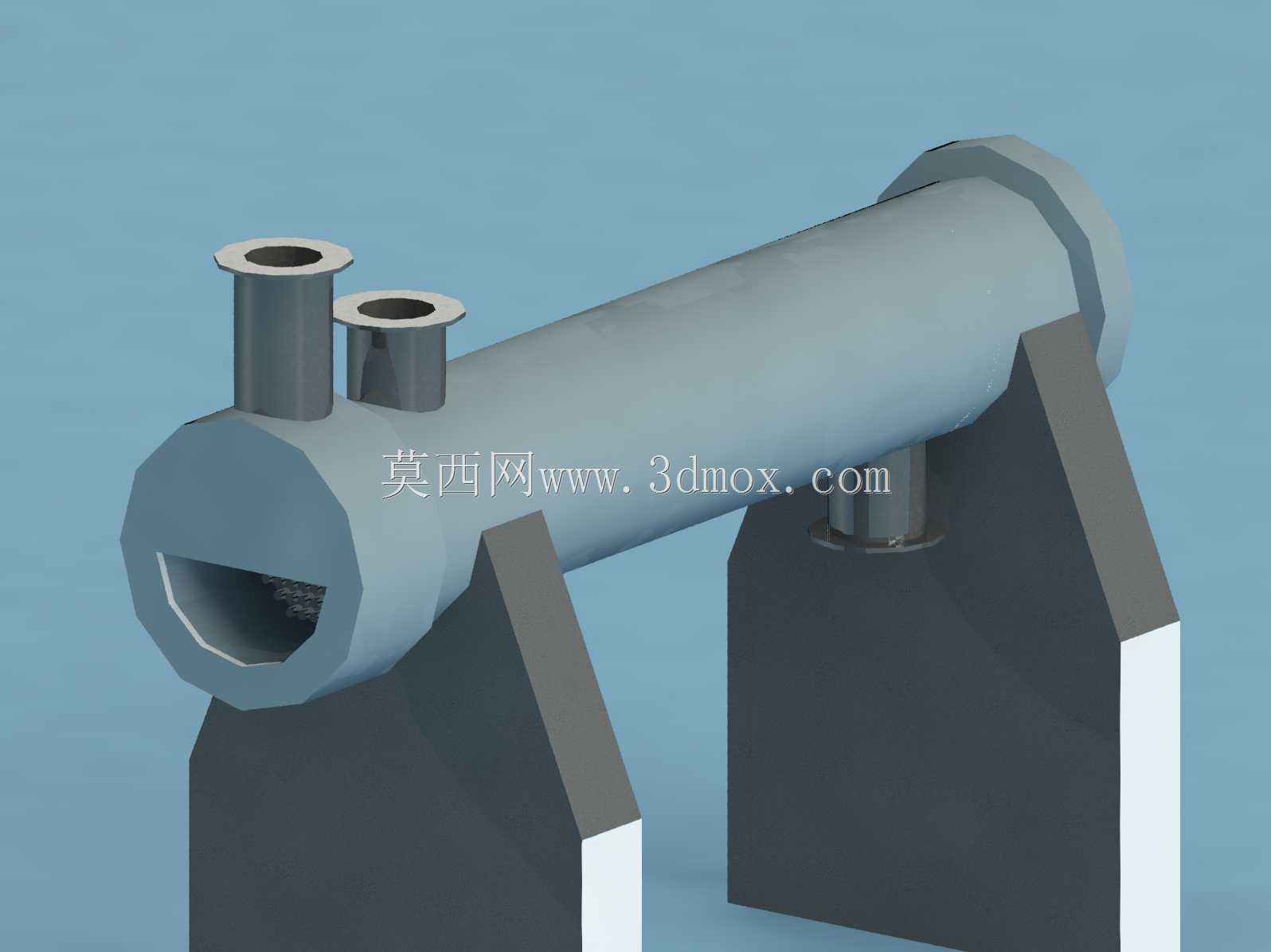

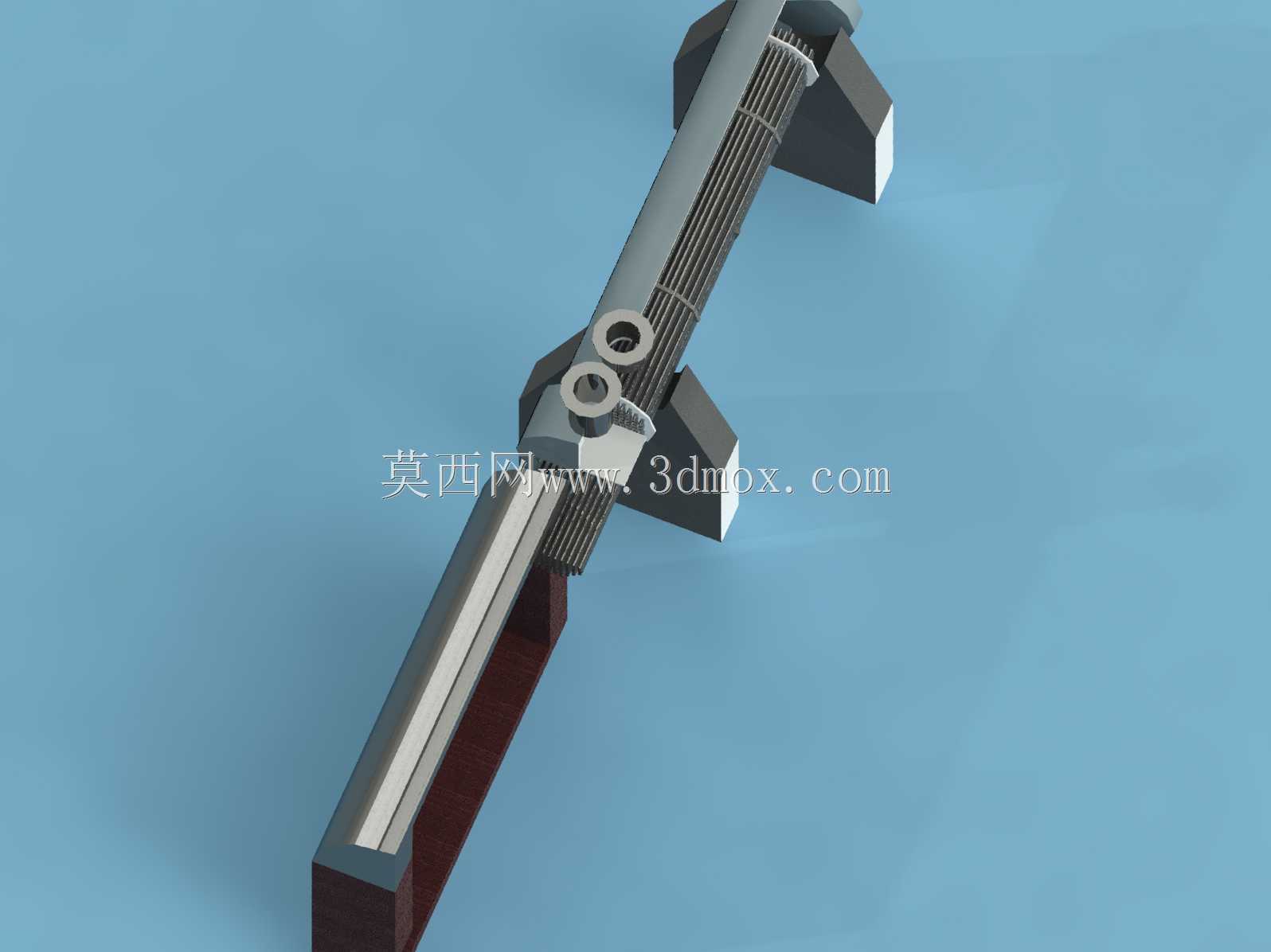

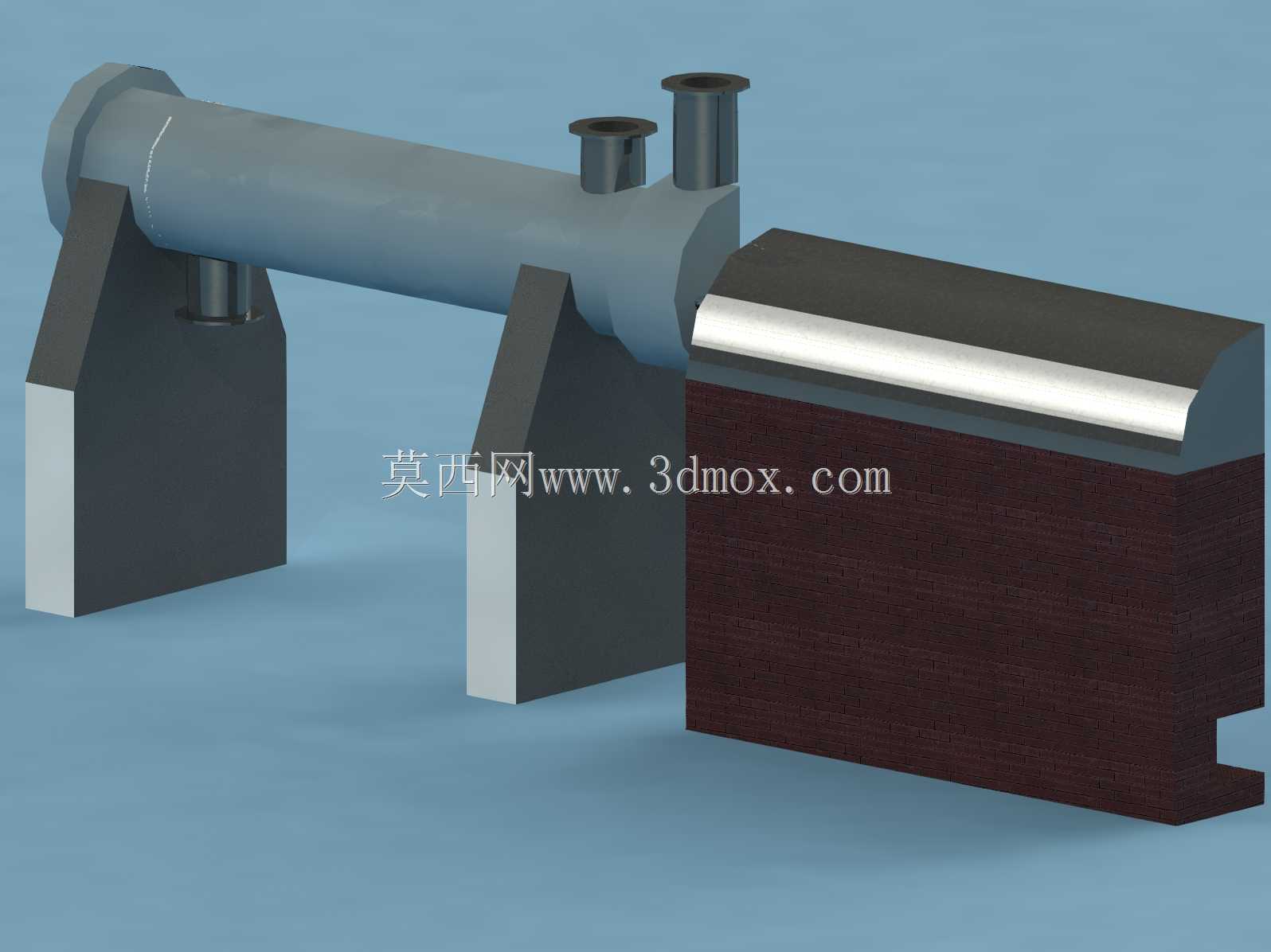

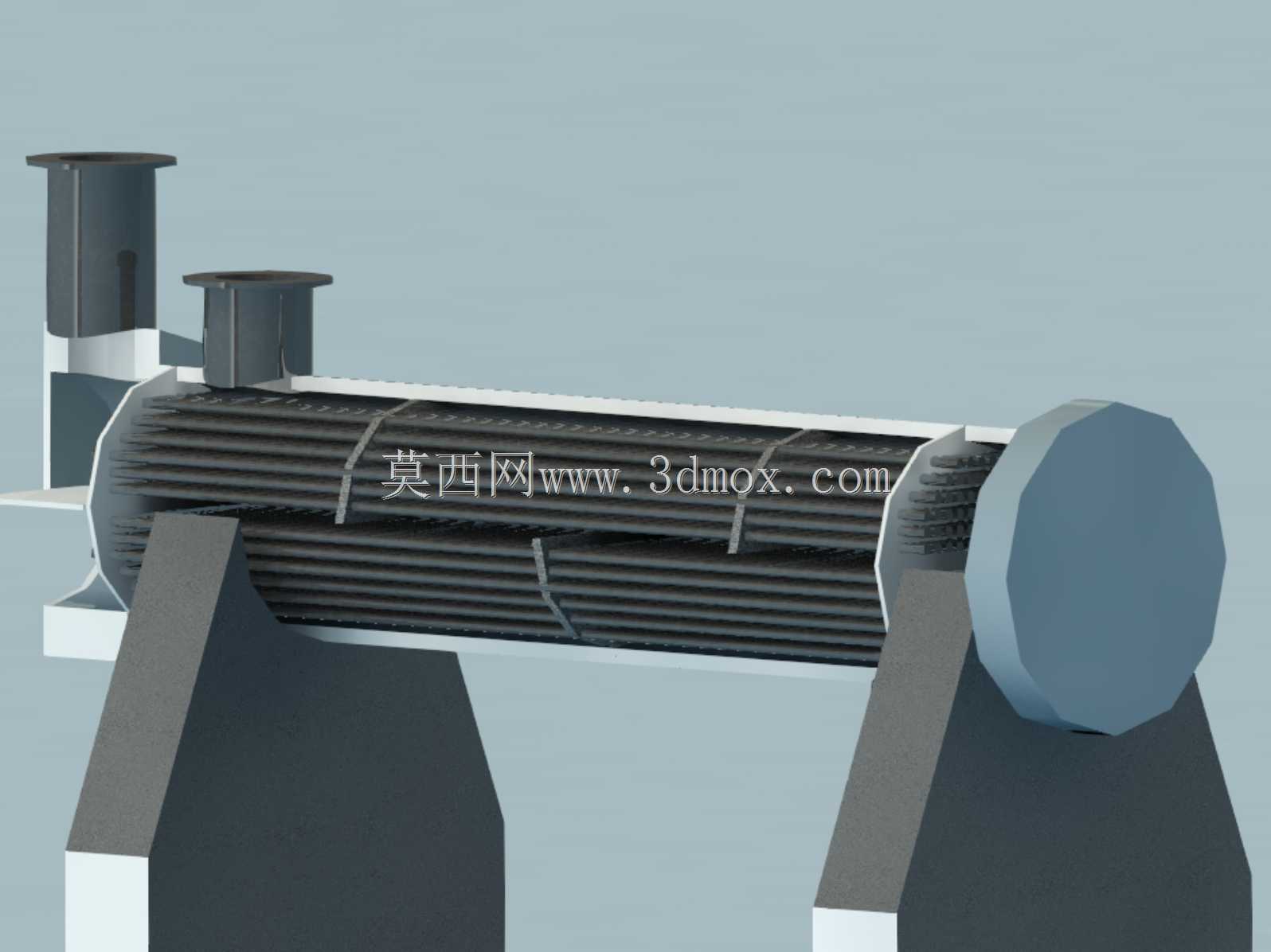

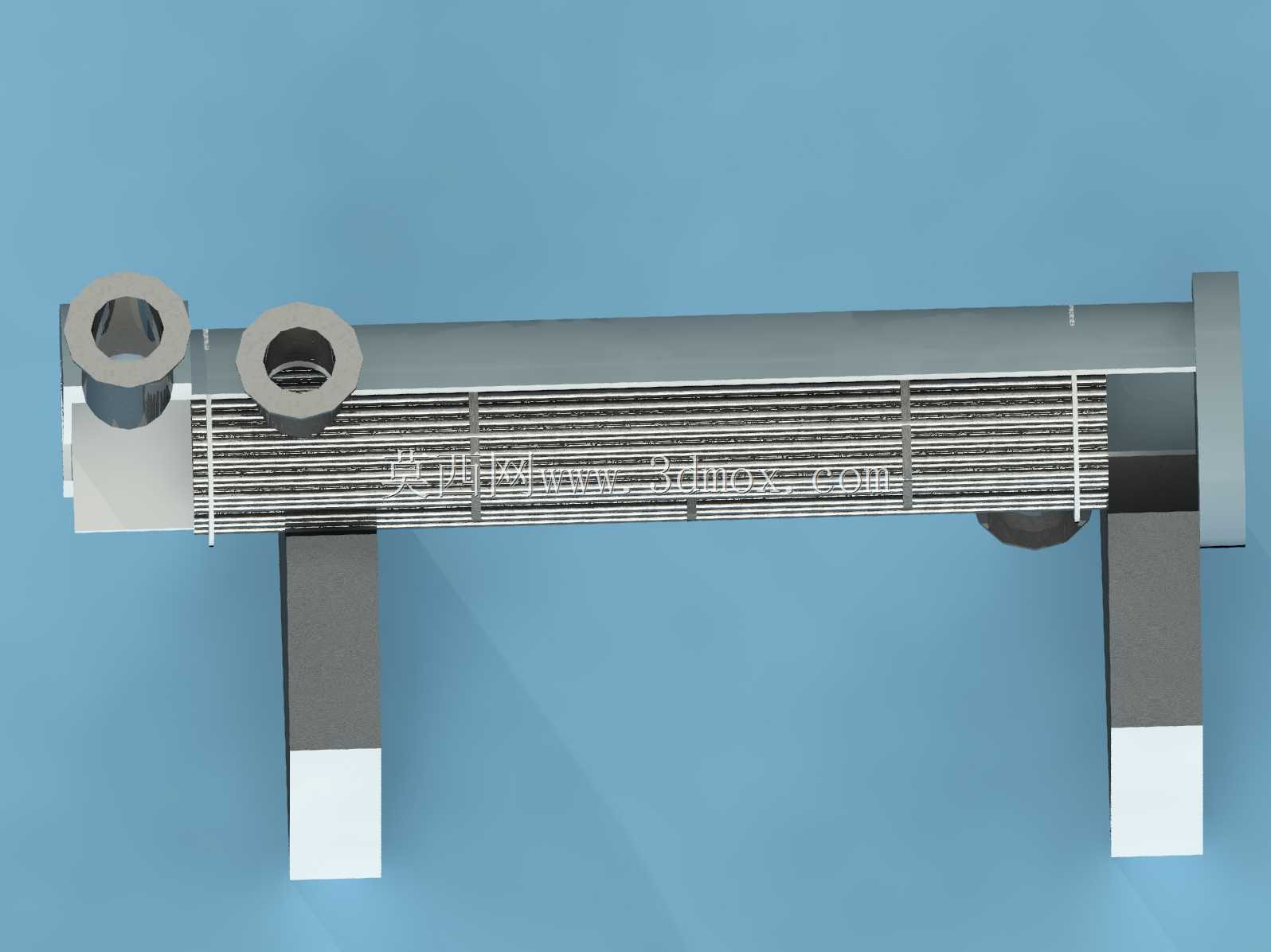

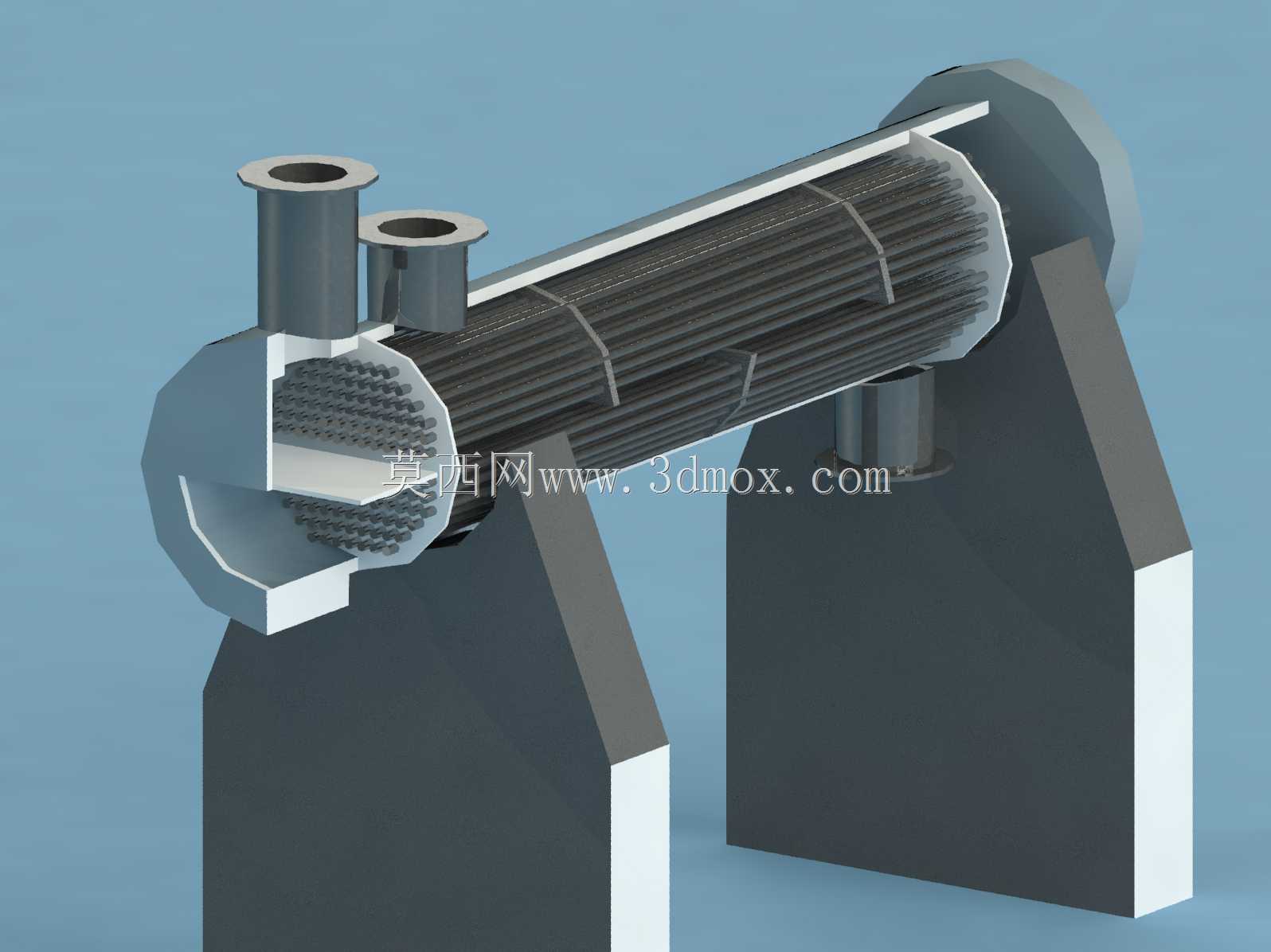

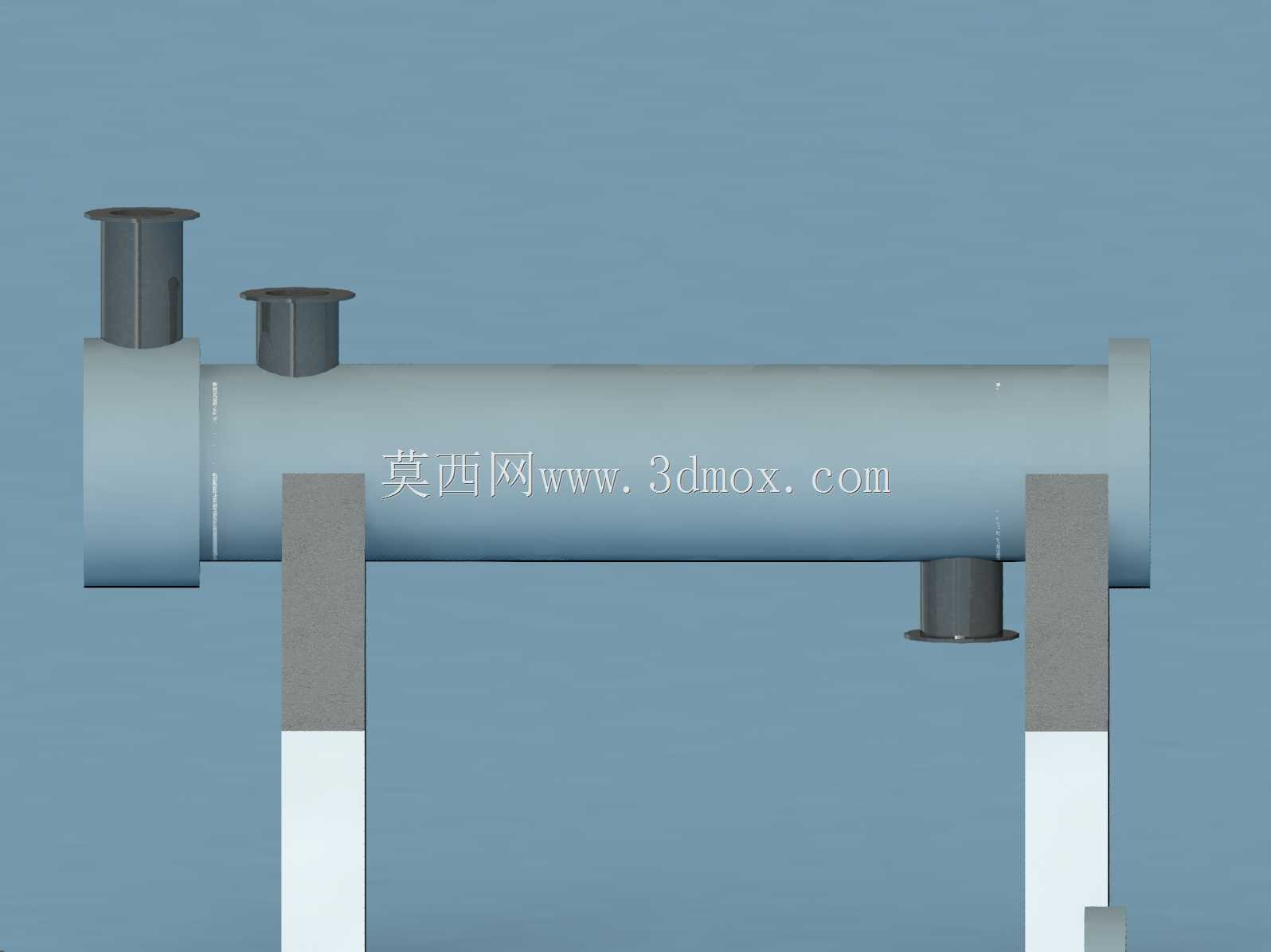

在中小型化工生产、食品加工、集中供暖辅助热源等场景中，这类卧式外燃结构的蒸汽发生装置常作为核心热源配套设备使用，区别于传统内燃锅炉的炉膛布置逻辑，其燃烧换热段独立于管束主体外侧，高温烟气横向冲刷管束外壁完成热量传递，能在较低的炉膛背压下实现稳定的热交换效率，适配没有专用锅炉房搭建条件的中小型生产车间做撬装式部署。从结构设计逻辑来看，该装置采用双鞍式支座做承重支撑，支座与筒体接触位置做了圆弧贴合处理，避免局部应力集中导致的筒体变形，筒体两端采用椭圆形封头做密封，左侧封头预留两个不同管径的介质接口，分别对应饱和蒸汽输出与补水输入，接口法兰的凸台高度与螺栓孔位均按照通用管路对接标准做了预留，现场安装时无需额外做接口改制即可对接现有工艺管线。管束部分采用分层平行排布的光管结构，折流板按照等间距布置在筒体内壁，既可以对换热管做径向支撑，避免长跨度换热管在高温下出现挠曲变形，也能引导壳程内的水按照预设流道做湍流流动，减少换热死区，提升整体换热系数。设计过程中优先考虑了现场安装的边界适配性，整体筒体长度控制在常规车间门洞可通行的尺寸范围内，支座底部预留了地脚螺栓安装孔位，安装时只需按照预设的基础预埋板位置就位找平，即可完成主体固定，无需额外做大型吊装辅助工装。装置右端的封头采用快开式结构预留检修空间，日常运维时拆开端部封头即可逐根检查换热管的结垢、腐蚀情况，更换损坏的换热管无需整体切割筒体，能大幅缩短现场检修的停机时长。在实际运行过程中，壳程内的软化水在管束外壁的持续加热下逐步汽化，汽水分离后的饱和蒸汽从顶部接口输出到工艺用汽端，燃烧侧的烟气在完成换热后从尾部烟道排出，整体流道设计避免了烟气短路的问题，同时支座的高度预留了底部排污管线的安装空间，可定期排出壳程底部沉积的水垢与杂质，保障设备长期运行的换热效率。
