冷却水控制散热器调节阀结构设计

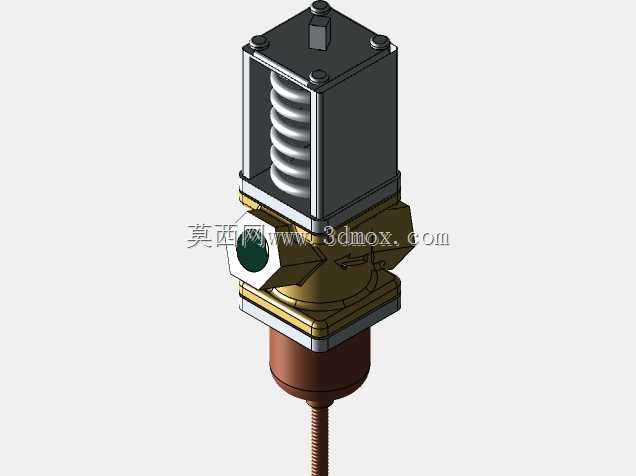

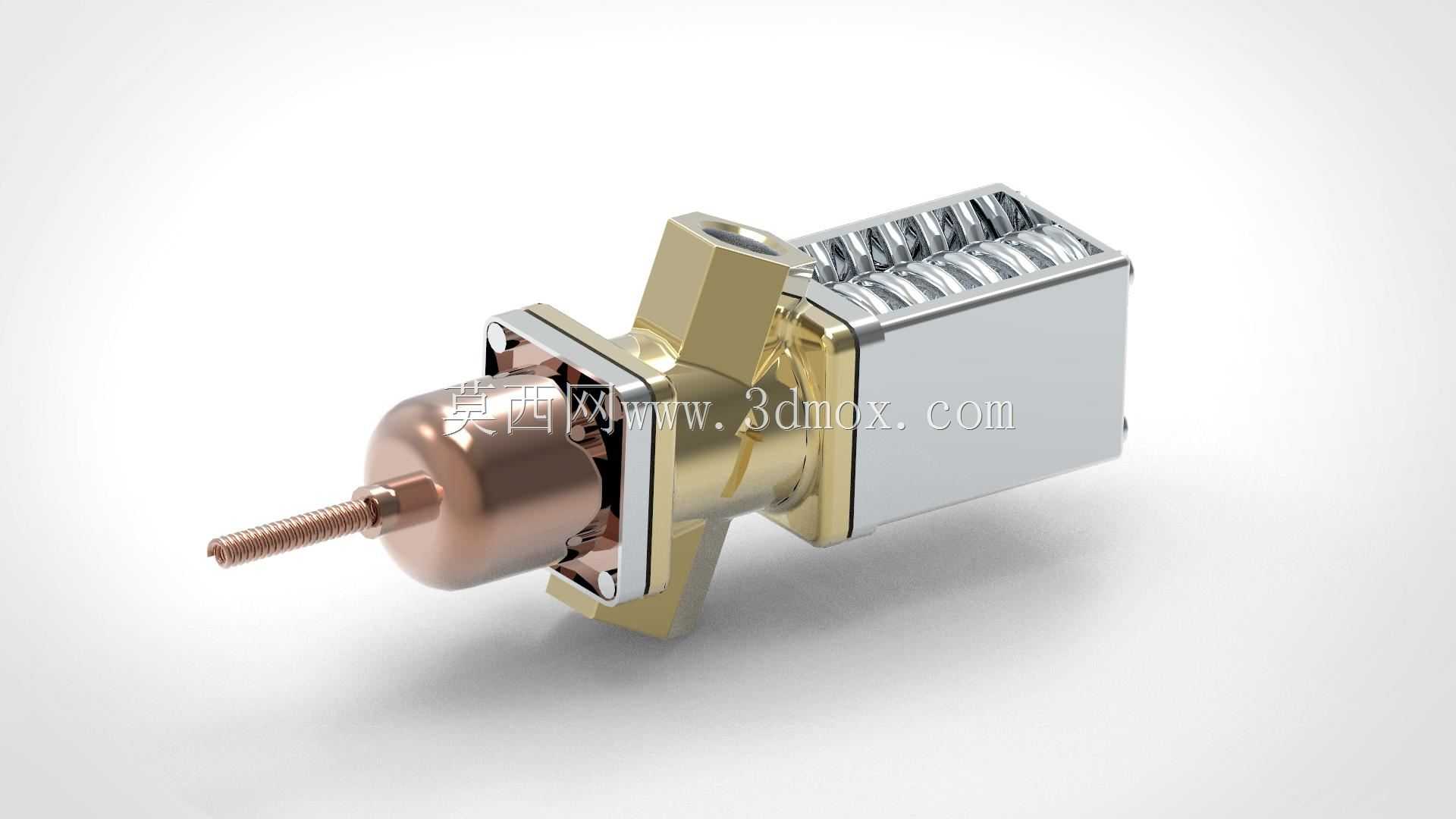

这款冷却水控制调节阀主要应用于工业冷却循环系统、小型制冷机组以及实验台架的冷却水回路中，核心作用是根据感温端采集的介质温度自动调节冷却水通流截面，维持被控回路的温度稳定，避免冷却不足导致的设备过热，或是冷却过度造成的能耗浪费与工况波动。从结构设计逻辑来看，产品采用分体式布局，前端铜质感温包直接伸入被控介质流道，通过内部温敏介质的热胀冷缩输出线性位移，带动阀杆调整阀芯开度，无需额外供电即可实现自力式温度调节，适配无外接控制电源的分布式冷却点位。阀体部分采用黄铜材质锻造成型，流道做了圆弧过渡处理，减少介质流动阻力，同时兼顾抗腐蚀性能与结构强度，适配常规水基冷却介质的长期工作环境。后端的电磁驱动模块可与自力式感温结构协同工作，在需要主动干预工况的场景下，可通过电信号强制调整阀门开度，满足系统启停、工况切换时的快速响应需求。安装边界上，阀端外螺纹接口符合常规工业冷却水管道的连接尺寸标准，感温包插入深度设计为可适配不同壁厚的管路安装，整体安装空间占用紧凑，侧面预留的固定孔位可直接通过支架固定在设备机架或是管路上，无需额外设计复杂的安装工装。外形上各部件做了功能分区，金属外壳既可以保护内部电磁组件不受现场粉尘、水汽侵蚀，规整的方体结构也便于在密集排布的阀组中预留操作与维护空间，接线端做了密封处理，适配工业车间的常规防护要求。在建模过程中，各运动部件的配合间隙按照实际工程公差设置，阀芯行程与开度的对应关系参考了同类产品的实际流量特性，感温包的外形尺寸与安装螺纹完全匹配实际选型样本参数，可直接用于冷却系统的管路布局干涉检查、阀组装配模拟，也可作为同类温控调节阀设计的结构参考，帮助设计人员快速完成安装空间校核、管路走向优化，减少现场安装时的适配问题。
