气动控制集成式阀腔组件结构设计

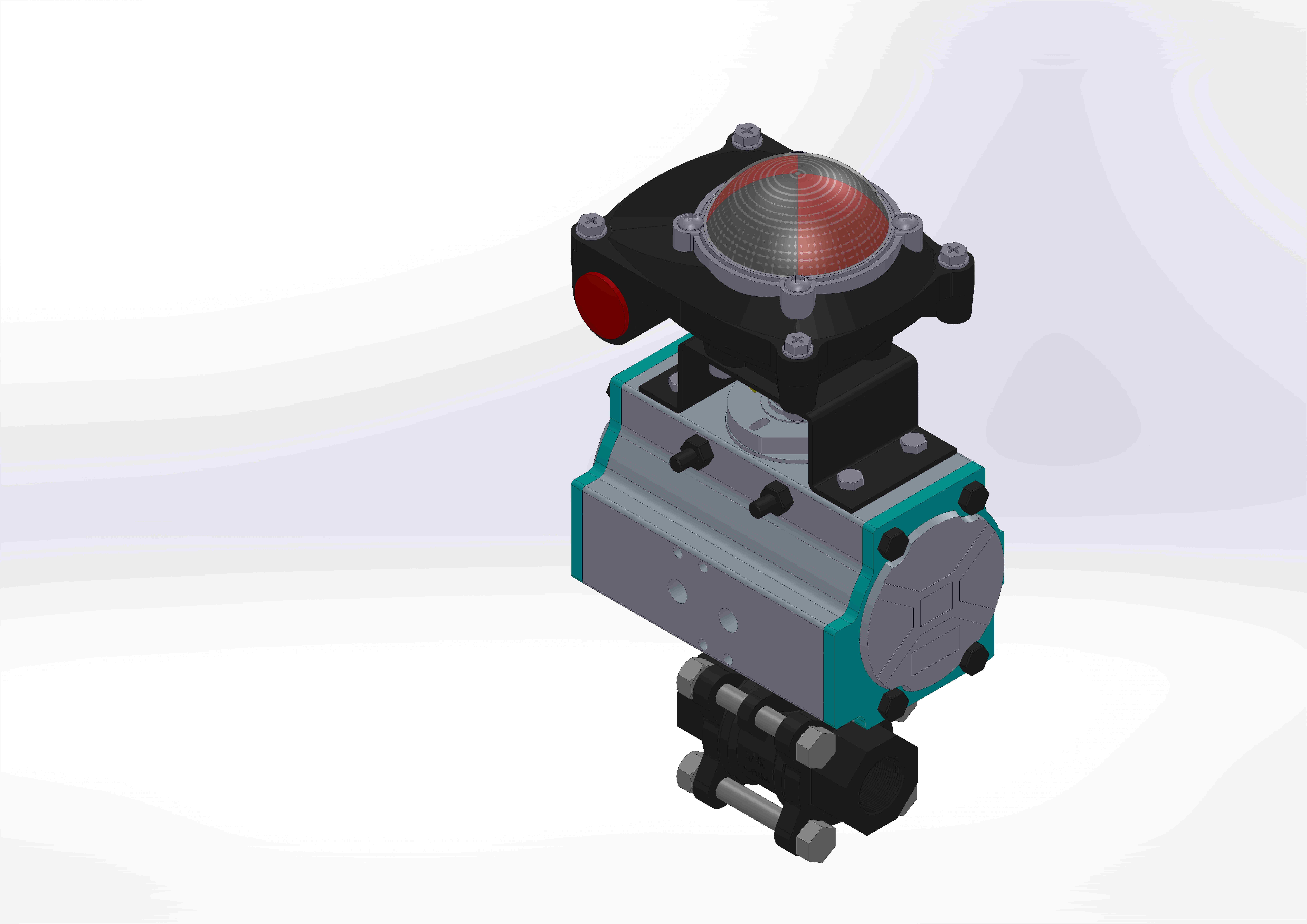

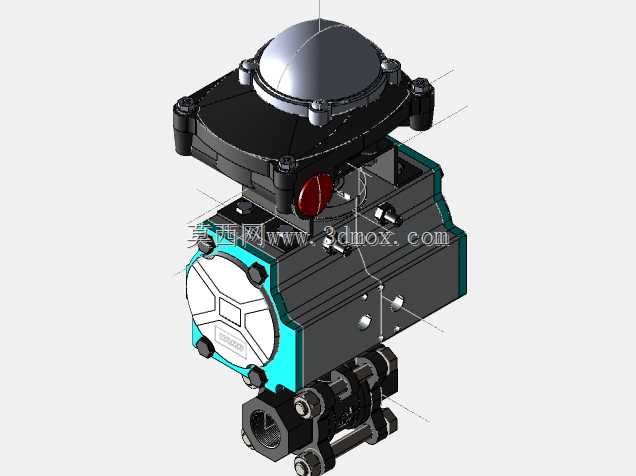

该阀腔组件集成气动执行单元与阀本体结构，多用于化工流体输送、市政水处理、洁净介质管路通断控制场景，可适配压缩空气驱动的自动化管路系统，替代手动阀实现远程开关控制，在易燃易爆、高空布置、人员不便频繁操作的管段上应用优势明显。从结构设计逻辑来看，上部的气动执行部分采用活塞式驱动结构，缸体周边预留的螺栓安装位可实现端盖的可靠密封，顶部的状态指示帽可直观反馈阀瓣的开关位置，避免现场操作时的状态误判；中部的连接支架做了等距螺栓孔布局，可适配不同通径规格的阀本体连接，支架上的调节螺钉可微调执行器的行程限位，保证阀瓣关闭时的密封面贴合度，避免内漏问题。下部的阀腔主体采用三通式流道结构，流道内壁做了圆弧过渡处理，可减少介质流经时的压损，降低湍流引发的管路振动；阀腔两侧的连接法兰采用标准螺栓孔距设计，可直接对接同压力等级的工业管路，无需额外加工转接件，安装时需注意执行器的气源接口方向，预留足够的气管走线与维护操作空间，避免与周边管路、支架产生干涉。设计过程中针对气动执行部分的输出扭矩做了匹配核算，保证在额定气源压力下可克服阀瓣密封面的摩擦力与介质压差阻力，实现可靠启闭；执行器与阀腔的连接轴采用防转结构设计，避免长期往复动作出现轴连接松脱问题，外部的紧固件均做了防腐镀层处理，可适配潮湿、轻度腐蚀的工业现场环境。整体结构的安装边界需注意上部执行器的高度尺寸，在管路布置时预留顶部状态指示的观察空间，侧面的气源接口需预留接头与气管的安装余量，阀腔底部的排污螺塞位置需预留操作空间，方便后期维护时排空阀腔内部残留介质。
