工业传动用挠性联轴器结构设计

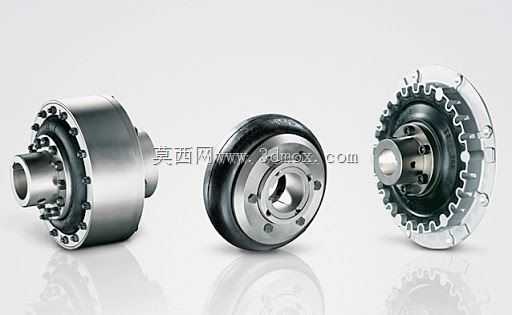

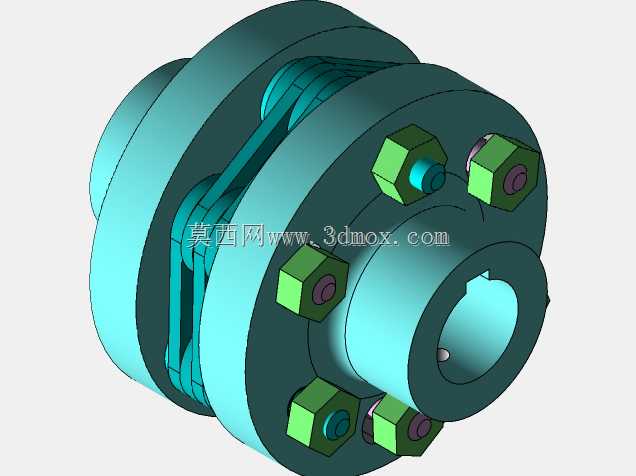

在各类工业传动系统的轴系布局中，挠性联轴器是承担两轴连接、扭矩传递同时补偿安装与运行偏差的核心部件，不同于刚性联轴器对两轴同轴度的严苛要求，这类元件可在一定范围内补偿两轴间的径向偏移、角向偏斜与轴向窜动，同时吸收传动过程中的冲击振动，降低轴系共振风险，广泛适配冶金输送线、风机水泵机组、轻工包装设备、机床主轴传动等多场景的动力传输需求。从实际选型应用来看，不同工况下的挠性联轴器结构侧重各有不同，本次呈现的三款挠性联轴器结构，分别对应不同负载等级与补偿量需求：左侧带螺栓紧固法兰结构的款式，采用金属本体搭配弹性阻尼元件的组合，法兰端沿周向均匀布置的紧固螺栓可保证与轴端法兰的可靠连接，适合中大功率、存在一定冲击负载的传动场景，比如矿山破碎设备的动力输出端、重型输送机的驱动轴连接，其弹性元件嵌装在金属法兰与轮毂之间，可在传递额定扭矩的同时，缓冲启动瞬间的峰值扭矩冲击，避免刚性冲击对电机、轴承等核心部件造成损伤。中间的轮状弹性体结构款式，整体结构更紧凑，安装空间占用更小，弹性体直接作为扭矩传递的中间载体，适合安装空间受限、对径向尺寸有严格限制的中小型设备，比如小型自动化生产线的输送辊传动、包装设备的分度机构连接，这类结构的角向补偿能力更突出，可适配两轴存在小幅角向偏斜的安装场景，无需在安装阶段反复调整轴系同轴度到极高精度，能有效缩短现场安装调试的周期。右侧带齿形啮合结构的款式，采用金属齿盘与弹性衬层结合的设计，扭矩传递通过齿面啮合配合弹性衬层的形变实现，补偿量更大，同时具备一定的过载保护特性，当传动系统出现瞬时过载时，弹性衬层的形变可先抵消部分冲击，避免硬连接状态下的轴系扭断、齿轮打齿等故障，适合工况波动较大、启停频繁的设备，比如冲压设备的飞轮传动、起重设备的行走机构传动。从设计思路层面，这类挠性联轴器的建模过程需要重点把控几个核心边界：首先是安装配合尺寸，轮毂内孔的公差带需要匹配对应轴径的配合要求，通常采用过渡配合或小间隙配合，保证轴与轮毂的同轴度同时方便拆装；法兰端的螺栓孔分布圆直径、螺栓孔规格需要匹配对应标准的电机轴端、减速机输出轴端的安装尺寸，避免出现安装干涉。其次是弹性元件的形变空间设计，需要预留足够的形变余量，保证在允许的偏移范围内弹性元件不会出现过度挤压、磨损过快的问题，同时金属部件的边缘需要做倒角处理，避免运行过程中割伤弹性元件，延长元件使用寿命。另外，整体的动平衡设计也需要纳入考量，对于转速较高的应用场景，联轴器的周向质量分布需要均匀，避免高速旋转时产生额外的离心振动，影响整个轴系的运行稳定性。在实际安装使用中，这类挠性联轴器也需要注意安装边界：两轴的偏移量不能超过产品允许的最大补偿值，否则会大幅增加弹性元件的负载，加速元件老化失效；同时需要定期检查弹性元件的磨损情况，根据运行工况制定合理的更换周期，避免弹性元件失效后出现传动脱节、设备停机的问题。建模过程中对各部件的装配关系做了完整还原，包括螺栓连接的预紧间隙、弹性元件与金属部件的贴合面、轮毂内孔的键槽结构等细节，可直接用于传动系统的装配干涉检查、运动仿真验证，也能为选型阶段的安装空间校核提供直观的三维参考。
