法兰连接角式止回阀结构设计

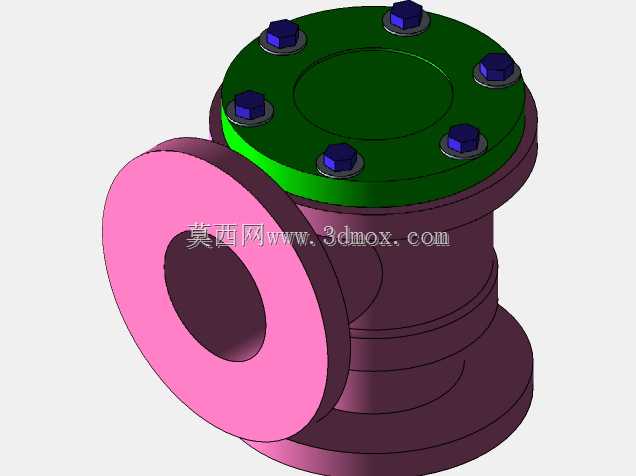

　　这款角式法兰连接止回阀，主要应用在需要改变管路流向同时实现介质单向导通的工业管路场景中，常见于化工流体输送、给排水管网、液压动力回路、压缩空气系统等工况，核心作用是依靠介质自身压力实现阀瓣的自动启闭，避免管路内介质出现倒流，防止下游介质回流冲击上游设备，比如泵出口位置安装该类止回阀，可在泵停机时阻断介质回流，避免泵叶轮受反向水流冲击出现反转损坏，也能避免管路内的水锤效应破坏管路密封与承压部件。从结构设计来看，该止回阀采用角式流道设计，进出口轴线呈90度垂直布置，相比直通式止回阀，更适合管路需要直角转向的安装场景，能减少管路弯头配件的使用，降低管路整体流阻与安装空间占用。阀体上下端、侧端均采用法兰连接结构，法兰端面加工有密封面，

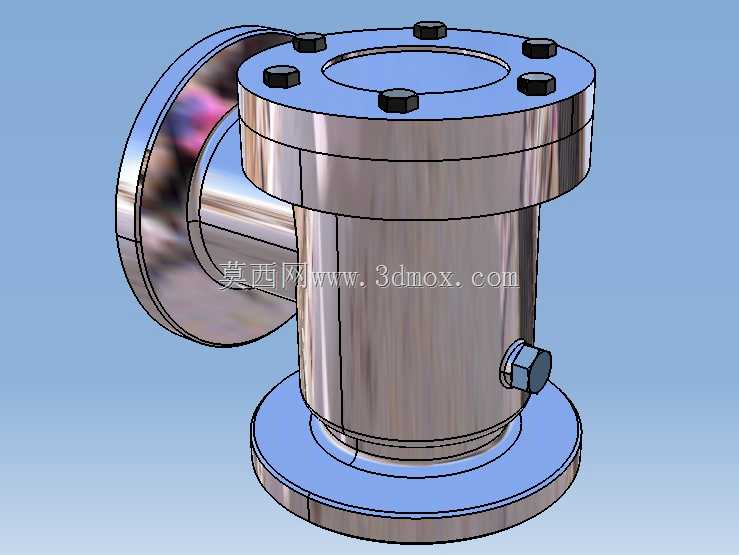

　　配套均布的六角螺栓实现法兰副的压紧密封，安装时可直接与同通径的管路法兰对接，螺栓紧固时需遵循对角分次拧紧的工艺要求，保证法兰密封面受力均匀，避免出现局部渗漏。阀体侧面设置的外六角螺塞结构，是为了方便后期检修时排空阀腔内的残留介质，也可作为阀瓣组件的检修口，无需整体拆卸阀体即可完成内部密封件的检查与更换。设计过程中，首先根据公称通径匹配对应的法兰连接尺寸，严格遵循管路法兰的安装边界要求，保证法兰螺栓孔的中心距、法兰厚度、密封面外径与对应标准法兰完全匹配，避免现场安装时出现孔位不对、密封面错位的问题。流道设计上做了圆弧过渡处理，减少介质在转角位置的涡流损失，降低介质流动时的噪音与压损。阀瓣的运动行程做了限位设计，

　　避免阀瓣开启时过度冲击阀体内部限位结构，同时保证阀瓣复位时能准确贴合密封面，实现可靠的止回密封。阀体整体采用圆柱形主体结构，上下法兰与阀体主体采用一体化加工成型的结构设计，相比焊接结构具备更高的承压能力，能适应更高压力等级的管路工况。安装时需要注意介质流向与阀体标识的方向一致，侧端法兰为介质进口，下端法兰为介质出口，垂直安装在竖向管段上时可依靠阀瓣自重辅助复位，水平安装时需保证阀瓣运动轴线与水平面垂直，避免阀瓣卡滞影响启闭灵活性。该结构的止回阀流阻小、密封可靠，适合清洁度较高的液体、气体介质管路，不适合含有大量固体颗粒的介质工况，避免颗粒卡滞阀瓣导致密封失效。
