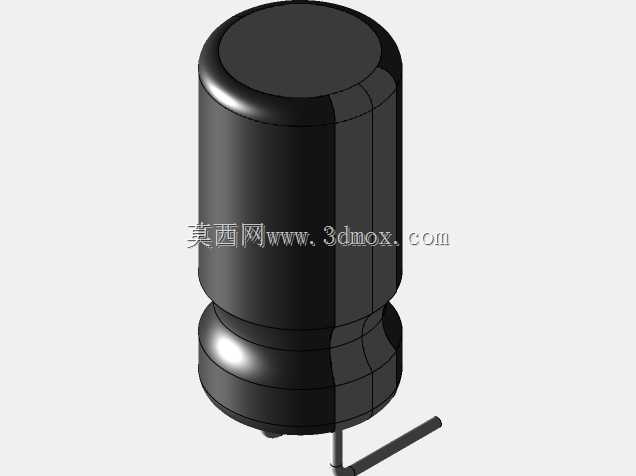

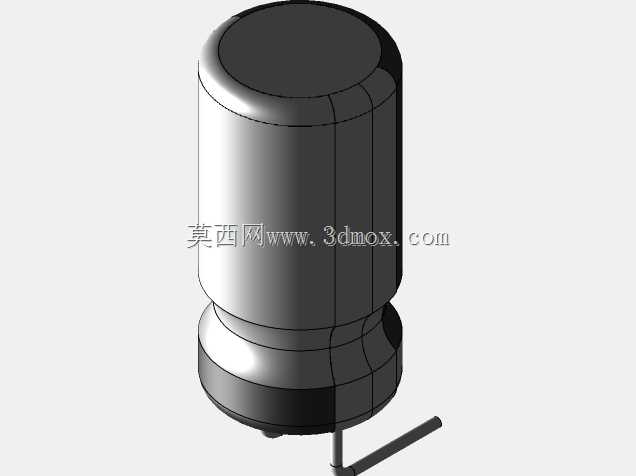

直插式220μF63V铝电解电容结构模型

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是板上最常见的被动储能元件之一，这类220μF63V规格的电容，常被布置在电源输入端口的整流桥后端，承担输入滤波、电压纹波抑制的作用，也会在功率驱动回路里做局部储能，应对负载瞬时的电流波动，避免芯片供电电压出现瞬时跌落引发电路工作异常。做三维布局时不能只看元件标称容值耐压，必须严格匹配实物的外形尺寸与安装边界，这款电容的主体是圆柱型铝壳封装，顶部带有防爆压痕，当电容内部因为过温、过压出现电解液气化压力升高时，压痕会优先开裂泄压，避免壳体爆裂波及板上其他元件。引脚是两根镀锡铜质直插引脚，引脚间距、引脚伸出长度都要对应PCB上的钻孔孔径与焊盘尺寸，建模时要注意引脚的出线角度，部分批次元件引脚会存在轻微的成型偏差，布局时要预留足够的插装公差空间，避免波峰焊工序出现元件插装不到位的问题。设计建模时，铝壳外壁的参数标识要做对应还原，方便生产环节的物料核对，避免SMT或者手工插装时出现物料错用，毕竟不同耐压、容值的直插电容外形尺寸接近，错料会直接导致板卡通电后出现电容爆浆的故障。电容本体的安装高度也要纳入板卡整体的堆叠设计考量，如果是装入密闭壳体的板卡，电容顶部和壳体内壁要预留至少2mm的安全间隙，一方面避免装配时压损电容本体，另一方面也给电容工作时的散热留出空间，铝电解电容的工作温度直接影响使用寿命，布局时尽量远离功率电阻、整流桥这类发热元件，若无法避开要在建模时预留隔热或者散热的空间。很多新手工程师做PCB三维建模时容易忽略直插元件的引脚伸出长度，引脚在PCB背面的焊接伸出量如果过长，会和下方的壳体或者屏蔽罩发生干涉，建模时要按照行业通用的加工规范，把引脚剪脚后的长度控制在合理范围，同时还原铝壳底部的塑胶密封座结构，这个部分是固定引脚、密封电解液的关键结构，尺寸偏差会导致元件插装时出现歪斜，影响焊接良率。在开关电源类产品的结构设计里，这类电容的重量相对其他贴片元件更大，振动工况下的板卡还要考虑电容的固定补强，建模时可以同步评估是否需要点胶固定的空间，避免长期振动后引脚出现疲劳断裂。
