老式直插式诺基亚手机电池充电器结构

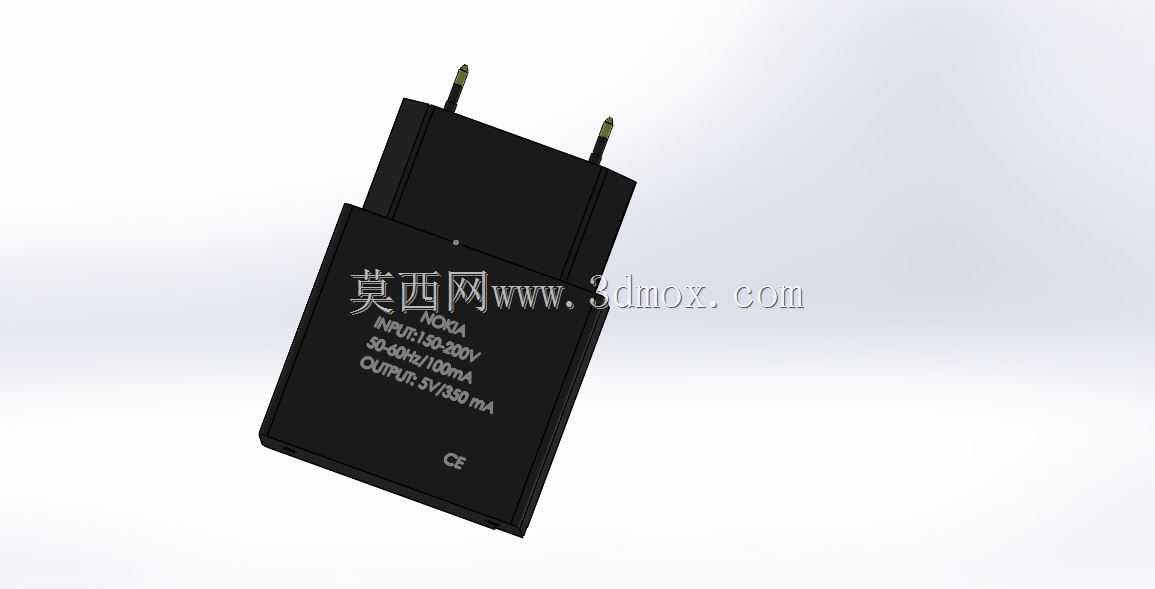

这款直插式手机电池充电器，是早年功能机时代配套手机电池补能的常用小型电源转换设备，主要应用场景是民用市电环境下，为特定规格的手机锂电池提供恒定低压直流输出，完成电池的电能补给，适配早年诺基亚系列直板功能机的可拆卸电池使用，在当时的个人数码配件领域普及率极高。从结构设计思路来看，整体采用一体化直插结构，将AC插脚直接集成在壳体上部，无需额外输入线材，插脚采用固定伸出式设计，插入墙面插座或插排后即可直接固定设备，省去了外接电源线的收纳麻烦，整体结构紧凑，没有多余的活动部件，抗跌落性能优于带活动插脚或外接引线的同类产品。壳体采用上下扣合的硬质塑料结构，接缝沿壳体侧边布置，内部预留了电源转换电路板、整流元件、降压模块的安装空间，壳体表面丝印清晰标注了输入输出的电气参数，输入侧适配常规民用交流市电范围，输出侧为稳定的5V低压直流，电流参数匹配早年小容量手机电池的充电需求，不会出现过流损伤电池的问题。外形尺寸上整体为方正的小块状结构，宽度与普通墙面五孔插座的单孔位边界匹配，插入插座后不会遮挡相邻的插孔位置，安装使用时不会挤占多余的插排空间，壳体下部做了轻微的收边处理，插拔时手指可以方便地捏住壳体侧面施力，不会出现打滑难以拔出的问题。功能特性上，这款充电器采用线性降压的电路方案，结构简单可靠，故障率极低，输出纹波小，不会对手机电池的充电管理电路造成干扰，壳体表面的CE标识也对应了相关的电气安全要求，壳体上没有额外的指示灯或开关，插电即进入工作状态，拔下即断电，操作逻辑简单直白，没有多余的附加功能，完全围绕电池补能的核心需求设计。在建模过程中，重点还原了壳体的分模线位置、插脚的伸出长度与倾斜角度、表面丝印的字符排布位置，以及壳体边角的微小倒角细节，插脚与壳体的配合间隙也按照实际产品的装配公差做了还原，能够直观呈现这类老式充电器的完整结构特征，对于研究早年民用数码配件的结构设计、小型电源适配器的壳体布局有实际的参考价值，也可作为数码产品 retro 设计的结构参考素材。
