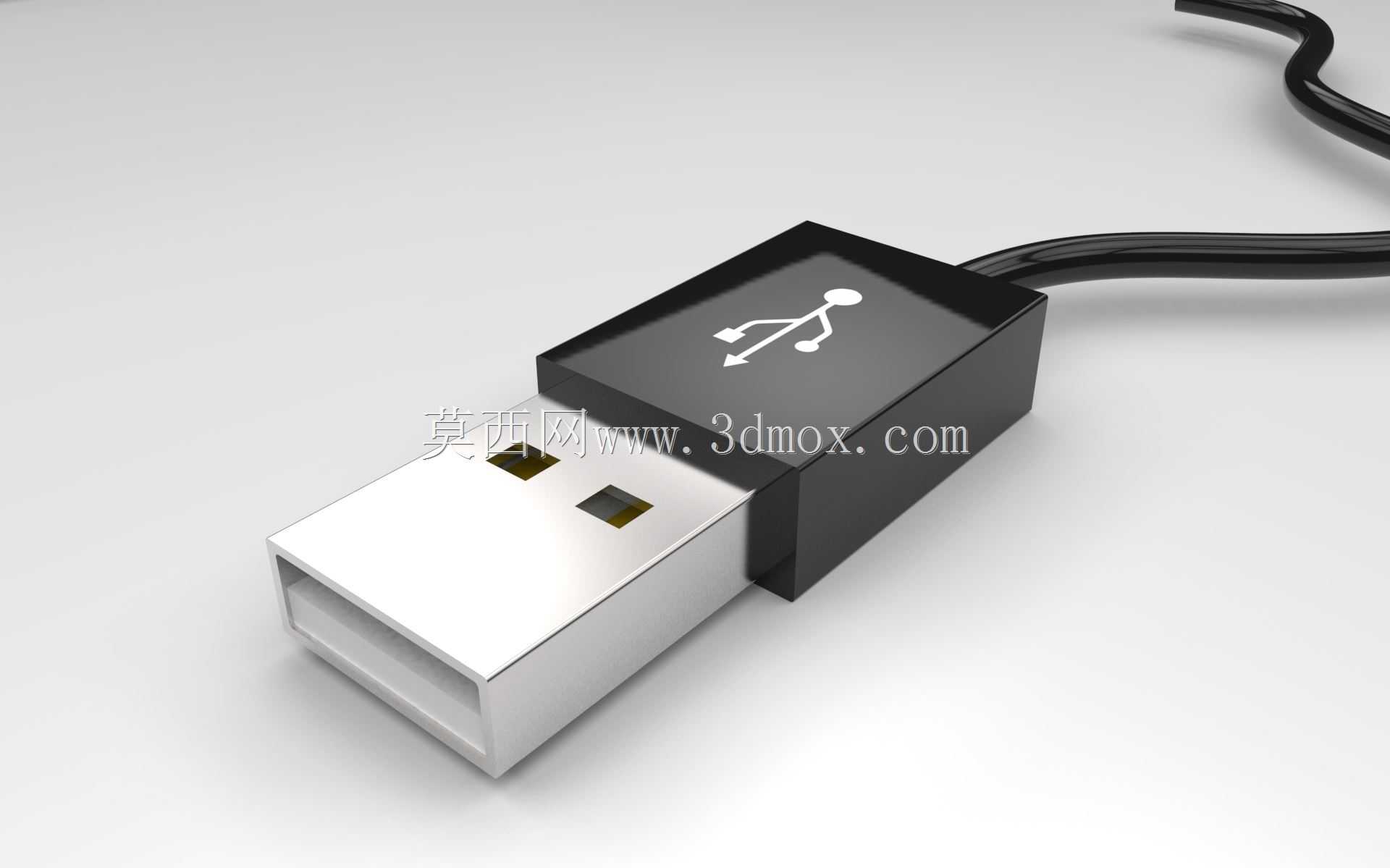

标准USB公头黑色注塑款结构设计

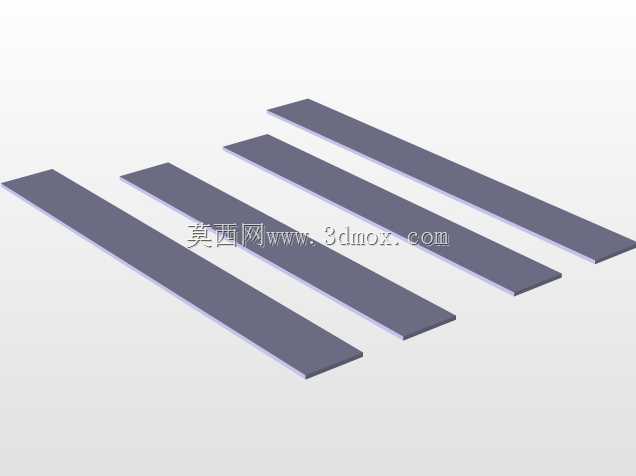

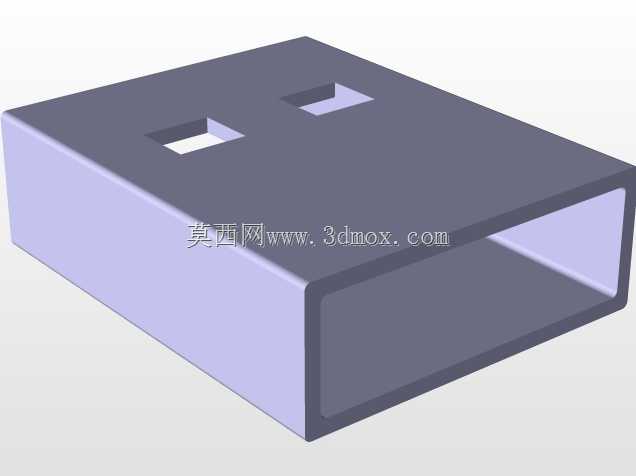

日常做消费电子配套结构设计时，USB公头是绕不开的通用接插件选型对象，这款黑色注塑款USB公头的三维结构，完全贴合通用串行总线的物理层规范，可直接适配各类需要外接数据传输、供电接口的设备端结构预留。从实际应用场景来看，这类接口覆盖了消费电子外设、工业控制数据采集终端、小型便携检测设备等多个领域，不管是有线鼠标键盘的信号传输，还是手持检测设备的充电与数据导出，只要是采用标准USB Type-A接口协议的对接场景，这款结构都能满足对接公差要求。做结构设计时首先要考虑的是对接插拔的可靠性，金属插舌部分的尺寸严格遵循接口标准，接触弹片的预留形变空间控制在合理区间，既不会因为插拔间隙过大导致接触不良，也不会因为过盈量太大造成插拔阻力过大、长期使用磨损接插件母座。外层的黑色注塑壳体做了圆角过渡处理，在插拔操作时不会有尖锐棱角刮手，同时壳体和金属插舌的结合位置做了止退结构，线缆拉扯时外力不会直接作用在内部接线焊点上，能有效提升接口的抗弯折使用寿命。线缆出线位置做了锥形的应力释放结构，和常规的直出线结构相比，日常使用中反复弯折线缆根部时，应力会顺着锥面逐步分散，不会出现线缆根部护套断裂、内部线芯外露的问题。做设备端的安装边界预留时，金属插舌的伸出长度、注塑壳体的最大外轮廓尺寸都可以直接从模型中提取，不需要反复核对二维手册的公差标注，外壳面板的开孔尺寸只要按照模型最大外轮廓预留0.1mm的装配间隙，就能保证接口插拔时不会和面板发生干涉。内部的接线腔体空间也做了合理规划，四根信号与供电线芯的焊接位置预留了足够的操作空间，生产组装时不需要额外挤压线芯就能完成焊接，注塑封装时也不会因为线芯排布杂乱导致内部短路。金属屏蔽壳的结构和注塑外壳的卡扣位置完全匹配，组装时只需要将屏蔽壳卡入注塑壳体的对应卡槽，不需要额外打胶就能实现壳体的固定，能有效提升产线的组装效率。
