立式单缸往复式蒸汽机结构设计

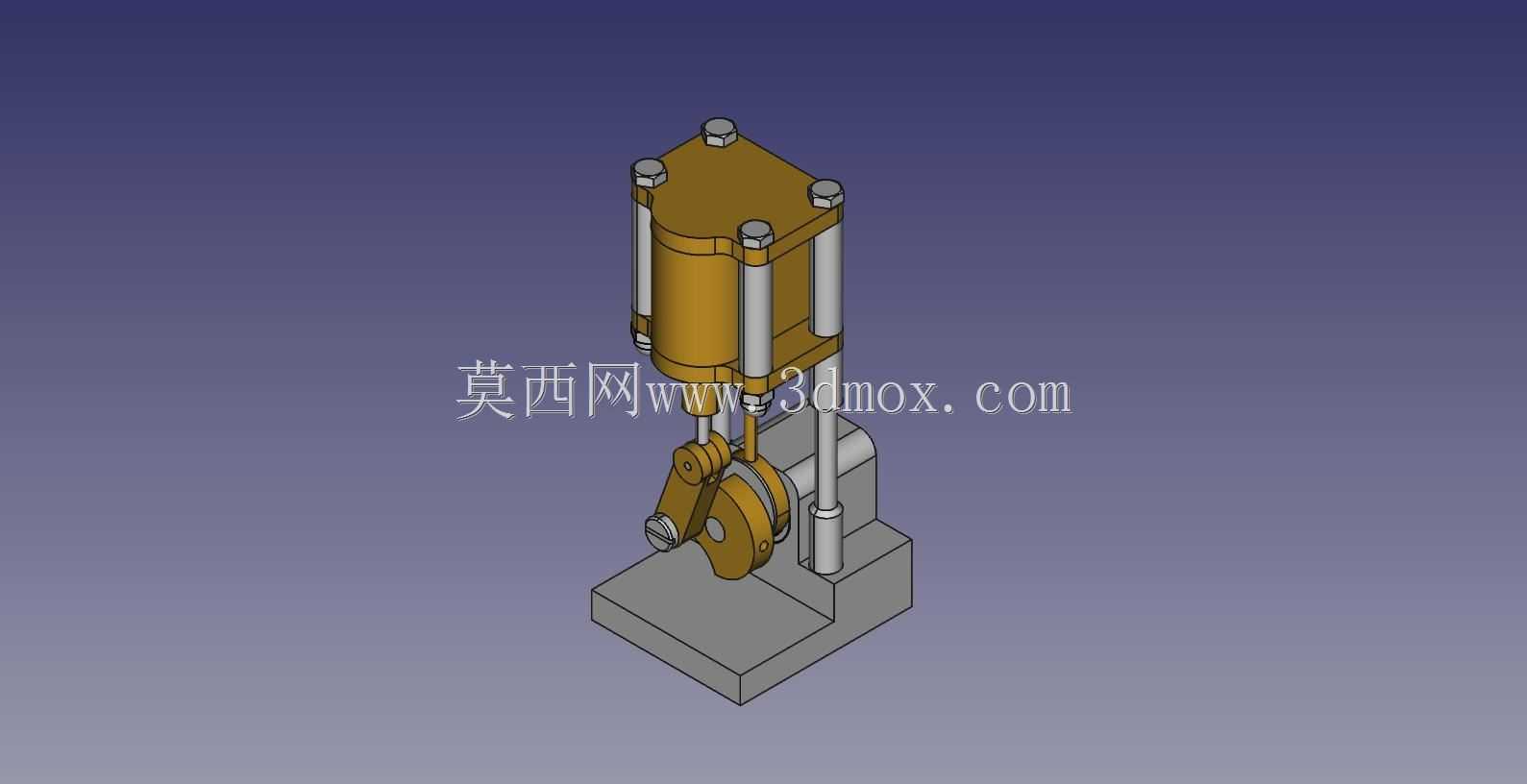

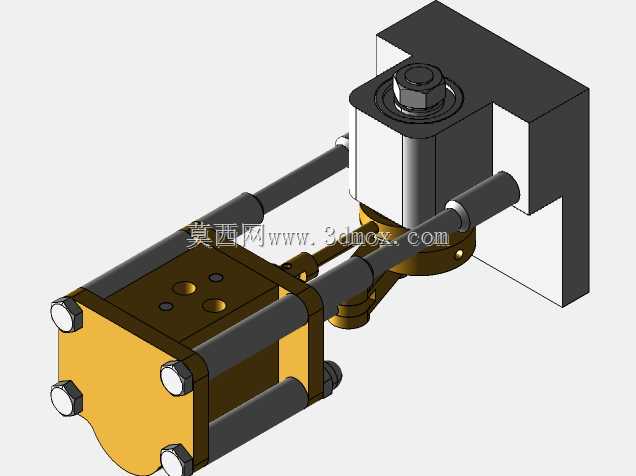

该立式单缸蒸汽机采用立式双立柱支撑结构，整体通过底部方形安装基座实现与配套设备的刚性连接，基座预留的安装孔位可适配不同规格的安装台面，安装时需保证基座平面度公差控制在0.1mm以内，避免运行过程中出现偏磨问题。设备核心做功部件为立式布置的单作用气缸，缸体采用上下端盖密封结构，端盖通过四根均布的拉紧螺栓与缸筒连接，螺栓预紧力需按照缸体额定工作压力匹配，防止高压蒸汽泄漏。气缸内部活塞通过活塞杆连接下方的曲柄连杆机构，将活塞的直线往复运动转换为曲轴的旋转运动，连杆与曲轴、活塞销的连接部位均设置有润滑注油点，可适配长时间连续运行的工况需求。

从应用场景来看，这类小型蒸汽机可作为教学演示设备用于热能动力工程专业的原理教学，也可作为小型蒸汽动力装置配套用于复古动力模型、小型蒸汽驱动的实验装置中，部分工况下也可作为低压蒸汽系统的辅助动力输出单元，驱动小型水泵、风机类负载。设计过程中重点优化了曲柄飞轮组件的动平衡性能，飞轮采用偏心配重结构，可抵消活塞往复运动产生的一阶惯性力，降低设备运行时的振动幅值，曲轴输出端预留有标准轴伸，可通过联轴器、带轮等传动件与负载端连接，轴伸处设置有密封结构，防止润滑油脂泄漏。

设备的支撑立柱采用光滑圆柱结构，既承担气缸端盖的支撑载荷，也为活塞运动提供辅助导向，避免活塞杆受侧向力出现弯曲变形。整体结构的装配公差按照IT7级精度控制，气缸内壁与活塞的配合间隙控制在0.03-0.05mm之间，既保证活塞运动顺畅，也能减少蒸汽泄漏量提升做功效率。进气与排气通道集成在气缸下端盖部位，可通过外接滑阀式配气机构实现进排气的时序控制，配气相位可根据负载转速需求进行微调，适配不同的蒸汽压力工况。安装时需保证曲轴轴线与负载输入轴线的同轴度公差不超过0.05mm，避免运行过程中出现附加弯矩损坏轴承部件，设备整体的重心落在基座中心区域，无需额外配重即可保证运行稳定性。
