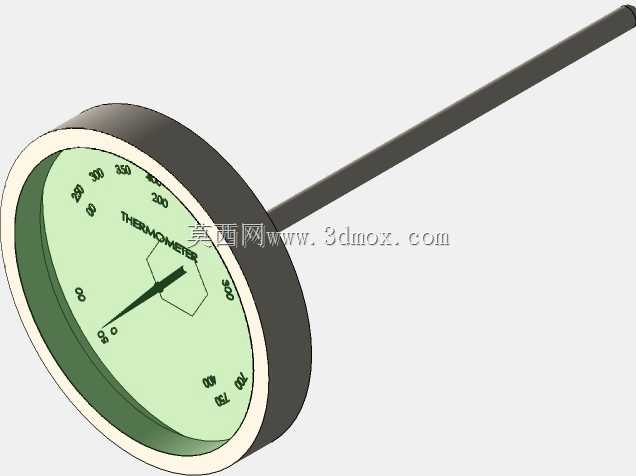

探针式双金属圆盘指针温度检测装置

这款接触式测温装置的核心应用场景覆盖工业管道流体测温、小型反应设备腔体温度监测、暖通管路水温检测、食品加工设备料温实测等多个需要就地温度显示的工况，无需外接电源即可完成温度数值的直观读取，适配多数无需远程信号传输的就地测温点位。从功能特性来看，装置采用长杆探针作为感温接触端，探针部分可直接插入被测介质内部，感温元件内置在探针与表盘的衔接位置，通过热胀冷缩的机械形变带动表盘内部的传动机构，驱动指针偏转实现温度数值指示，表盘刻度覆盖常用的0到300摄氏度测温区间，刻度标识清晰，指针转动阻尼均匀，无卡滞跳变问题，可满足多数中低温工况的测温精度需求。设计过程中优先考虑了现场安装的适配性，长杆探针采用等径直杆结构，可适配不同壁厚的设备安装孔，安装时仅需在设备壁面预留对应直径的安装通孔，通过表盘背部的固定螺纹即可完成锁紧固定，无需额外设计复杂的安装支架，表盘采用圆形轴向布局，安装完成后表盘正面正对操作人员巡检方向，无需俯身或调整视角即可快速读取数值。外形尺寸方面，表盘直径控制在常规就地仪表的通用尺寸范围内，探针长度可根据不同的插入深度需求做适配调整，安装边界预留足够的操作空间，表盘外壳采用全包覆结构，可阻挡现场飞溅的水滴、粉尘侵入表盘内部，适配多数工业现场的常规防护需求。建模过程中对表盘内部的指针传动结构做了等效还原，刻度标识与实物比例一致，探针与表盘的衔接处做了圆弧过渡处理，避免应力集中问题，整体结构无多余的装饰性设计，所有结构特征均服务于测温功能与安装需求，可直接用于设备装配的干涉检查、测温点位布局模拟，也可作为工业设备配套仪表的选型参考模型，帮助设计人员在整机设计阶段提前预留仪表安装位置，核对安装空间是否满足拆装操作需求。
