工业闭式横流冷却换热设备结构设计

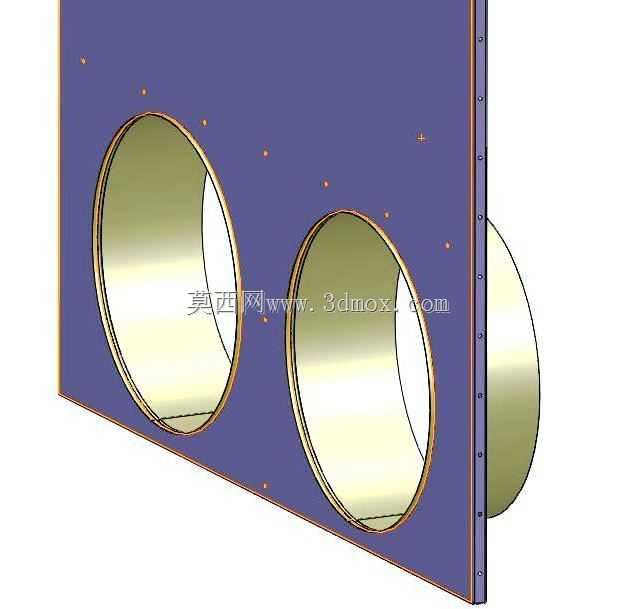

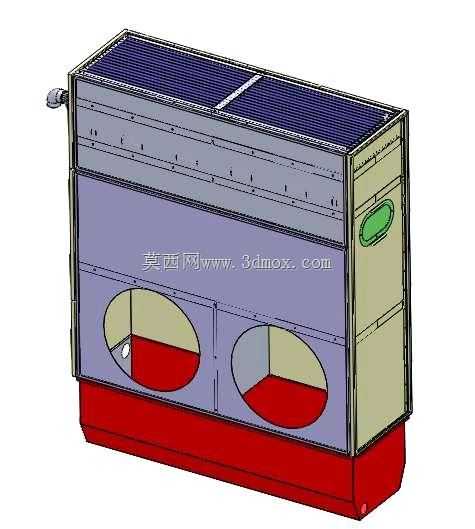

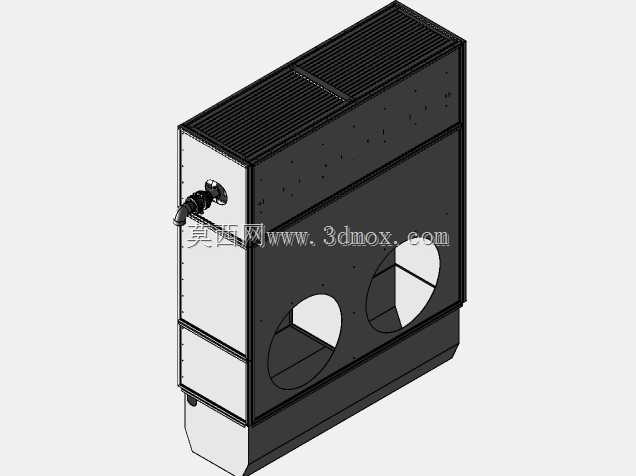

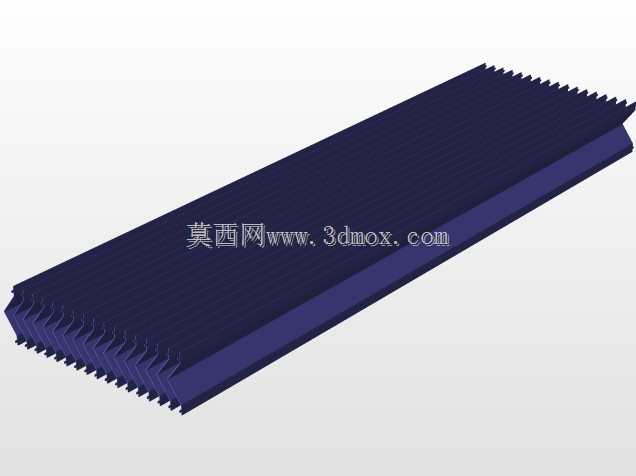

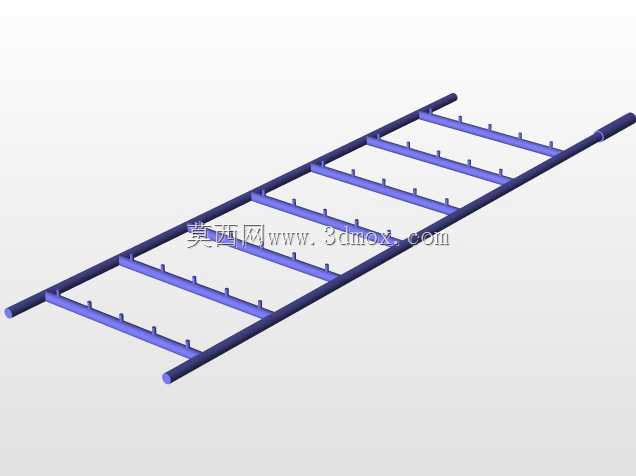

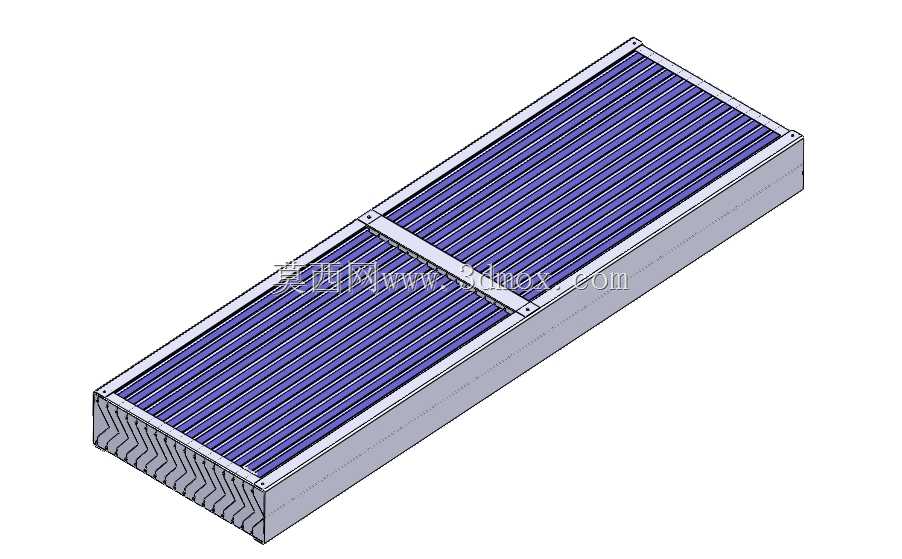

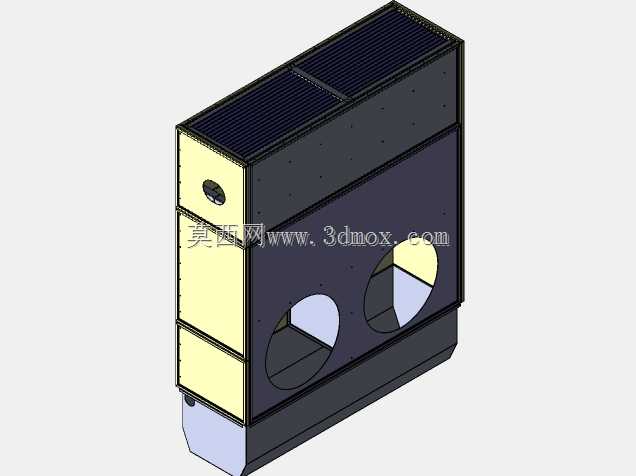

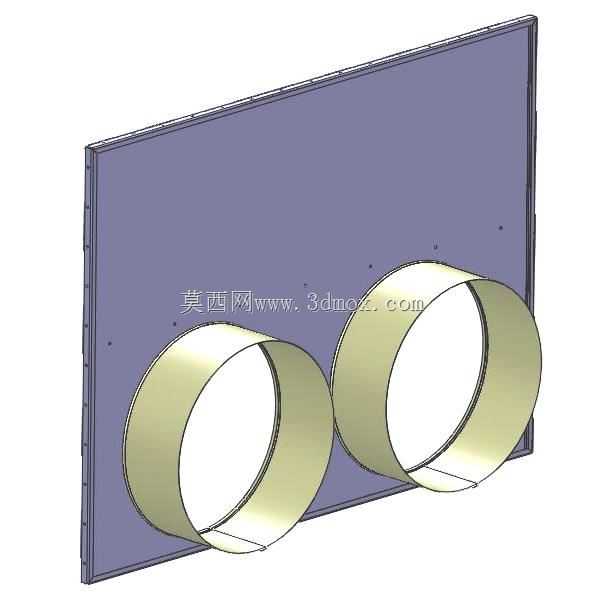

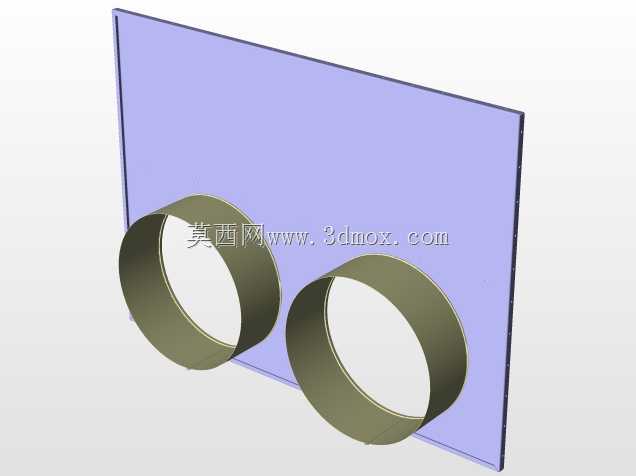

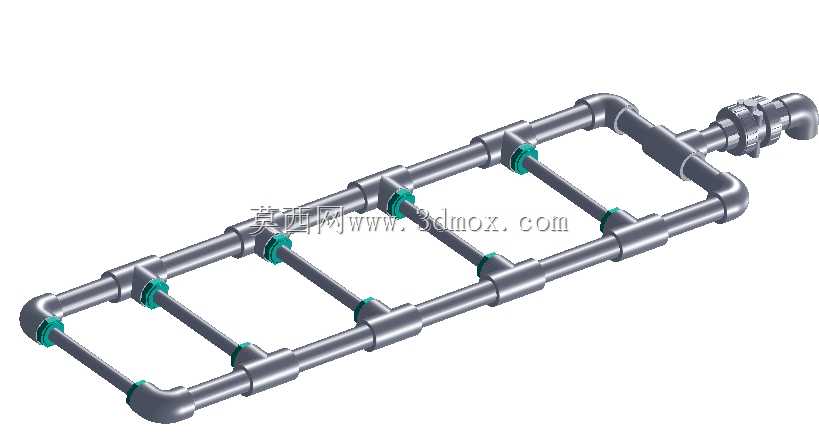

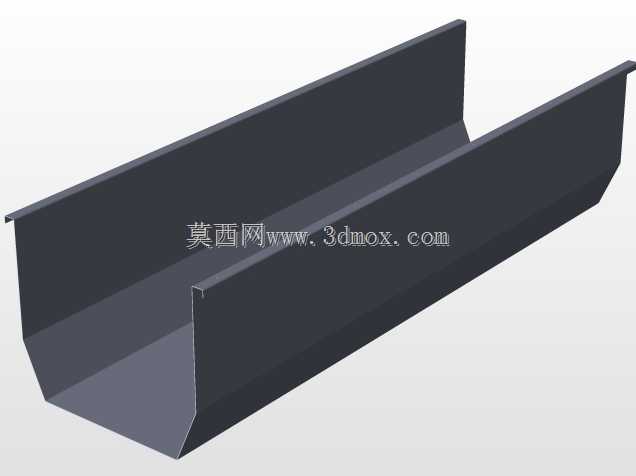

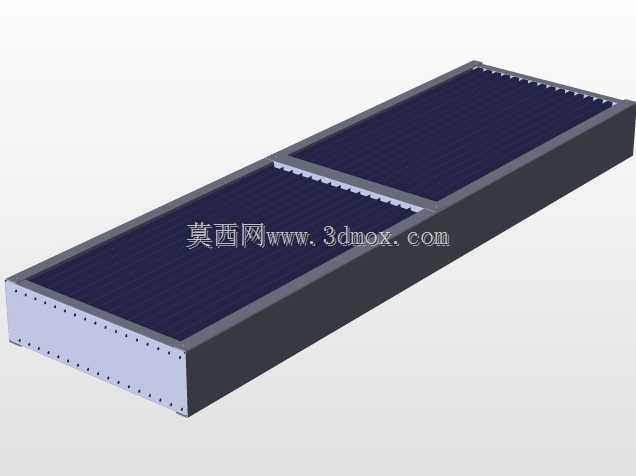

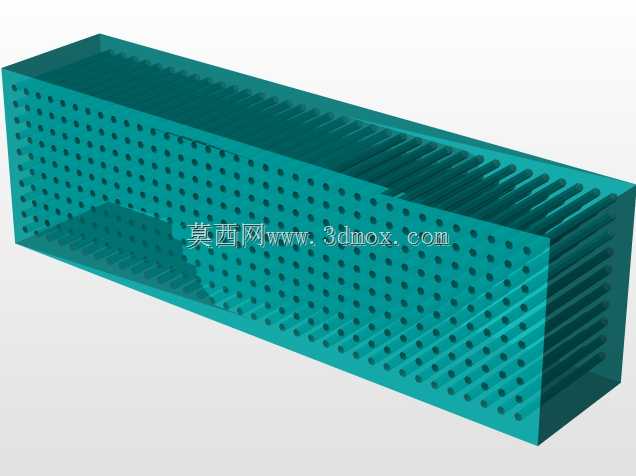

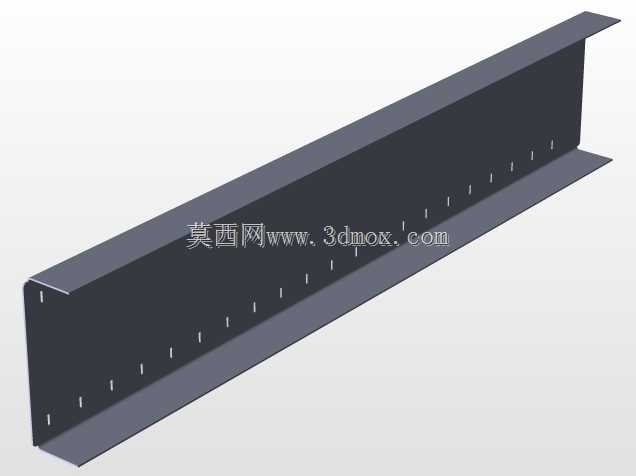

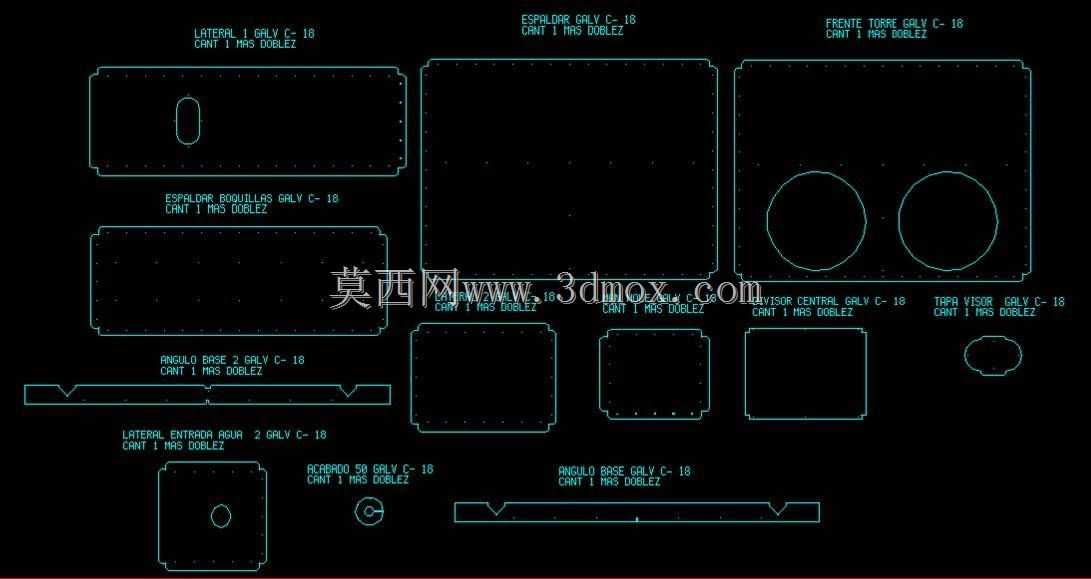

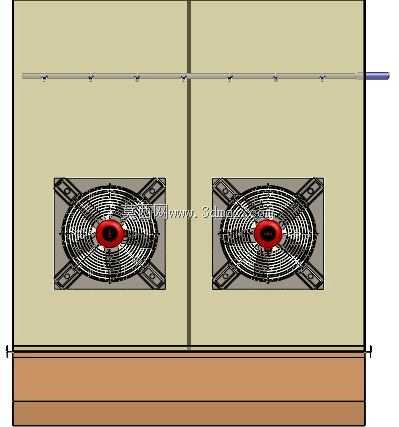

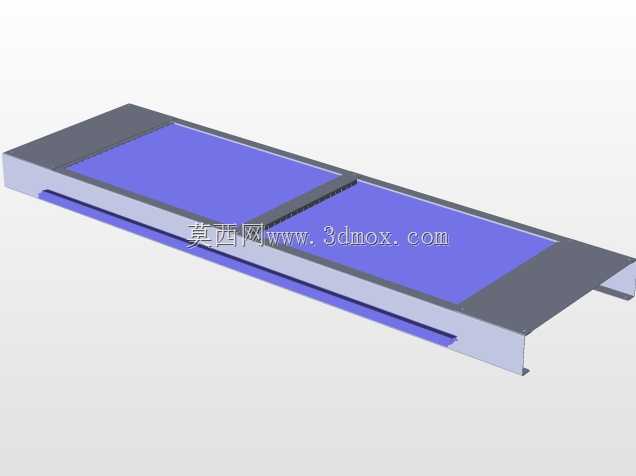

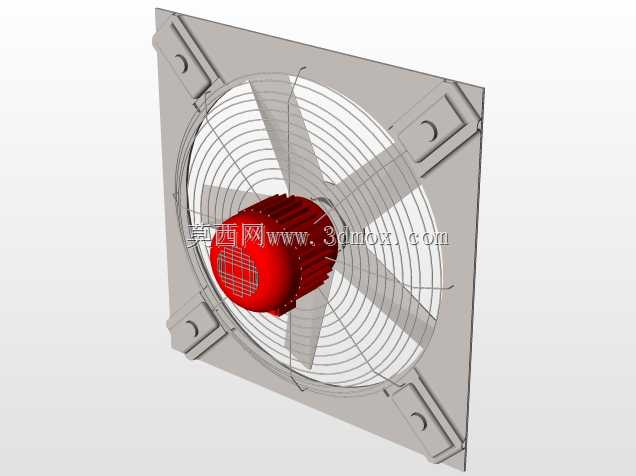

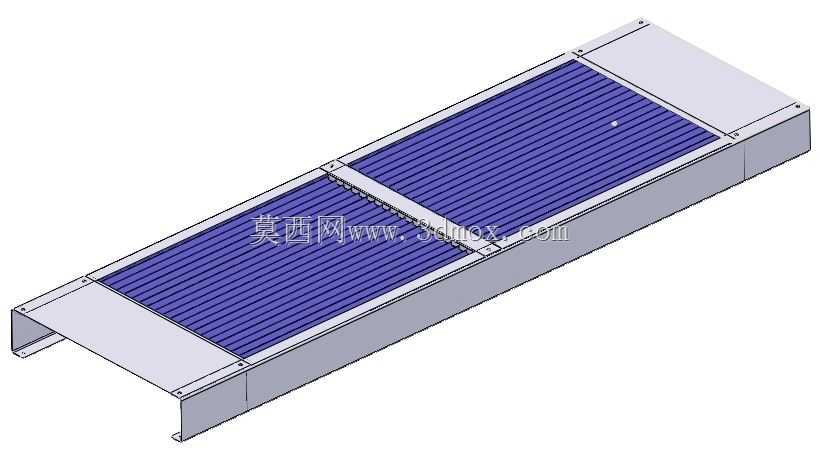

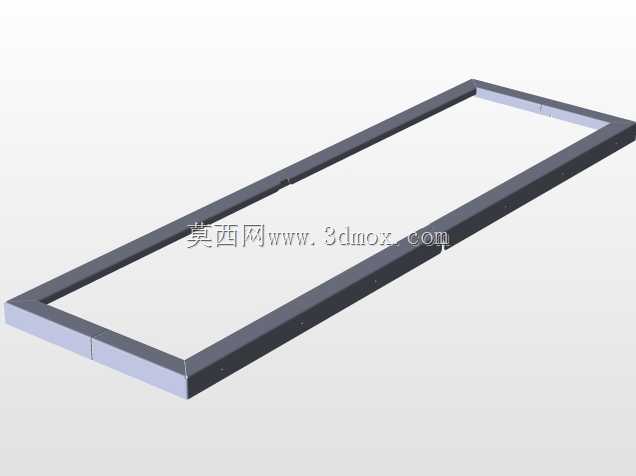

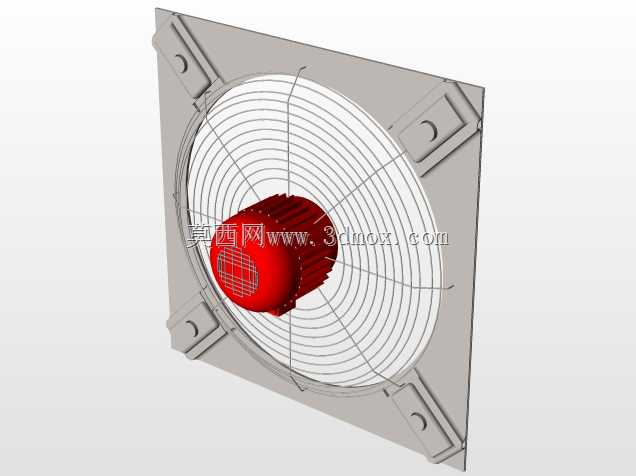

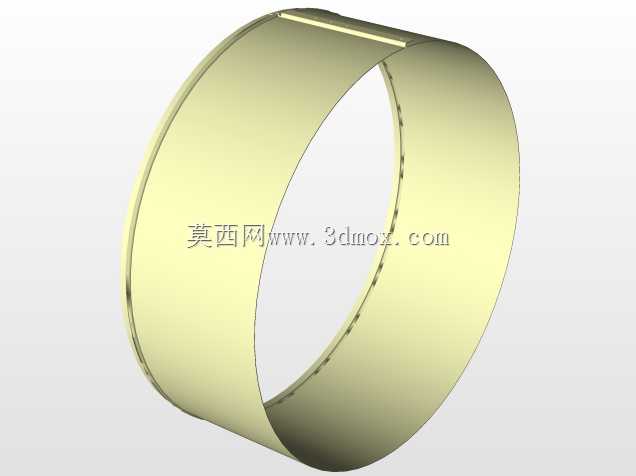

该冷却换热设备多用于工业循环水系统、中央空调冷却回路、工业制程冷却场景，承担将循环携带废热的介质与空气进行热湿交换、把水温降至工艺要求范围的作用，可适配注塑车间、化工制程、数据中心机房、商用暖通系统等多种需要持续带走废热的工况，相比开式冷却结构能更好保障循环水质洁净度，减少管路结垢堵塞风险。从结构设计来看，设备采用卧式箱体布局，底部设置一体化集水盘，表面做镀锌层加环氧丙烷酯涂层的复合防腐处理，可适应户外露天安装的日晒雨淋工况，降低长期使用的锈蚀速率；上部布置换热盘管与布风、布水结构，侧面预留两个大尺寸圆形管路接口，用于对接循环水进出管路，接口位置靠近下部集水段，可减少管路弯折带来的流阻损失，侧部设置的椭圆形检修口可方便运维人员进入设备内部清理盘管积垢、检查布水组件状态，无需整体拆解设备外壳。设计过程中优先考虑了安装边界的适配性，整体外形为规整长方体结构，顶部为平整的换热排风面，安装时需在顶部预留足够的排风净空，避免排风受阻导致换热效率下降；设备单侧预留外接管路接口，安装时可将无接口侧贴靠墙体或其他设备布置，减少占地空间，底部集水盘带有一定坡度，可将冷凝水、喷淋余水顺利导至排水口，避免内部积水滋生藻类或锈蚀构件。功能层面，该结构将换热盘管封闭在设备腔体内，循环介质在盘管内部流动，不与外界空气直接接触，可避免外界杂质进入循环回路，同时配合顶部的散热翅片结构增大空气与换热面的接触面积，提升换热效率；外壳采用模块化拼接设计，各面板通过紧固件连接，拆解后可方便更换局部损坏的面板或内部组件，降低后期运维成本。建模过程中对各钣金件的折弯半径、拼接缝隙做了符合实际加工工艺的还原，涂层结构的分层设计也在模型细节中有所体现，可直接用于结构校核、安装布局模拟、施工交底等场景，帮助设计人员提前核对管路对接位置、安装预留空间是否匹配现场工况，减少现场安装时的尺寸错配问题。
