两爪式轴承拉拔器结构设计

　　在设备维修和装配现场，轴承内圈与轴肩之间常形成过盈配合，直接敲击既容易损伤配合面，也难以保证受力同轴。两爪式拉拔器正是针对这类空间受限、需沿轴向均匀施力的工况而设计，其核心作用是把旋转手柄产生的顶推力转化为卡爪对轴承外圈或内圈的轴向拔出力。

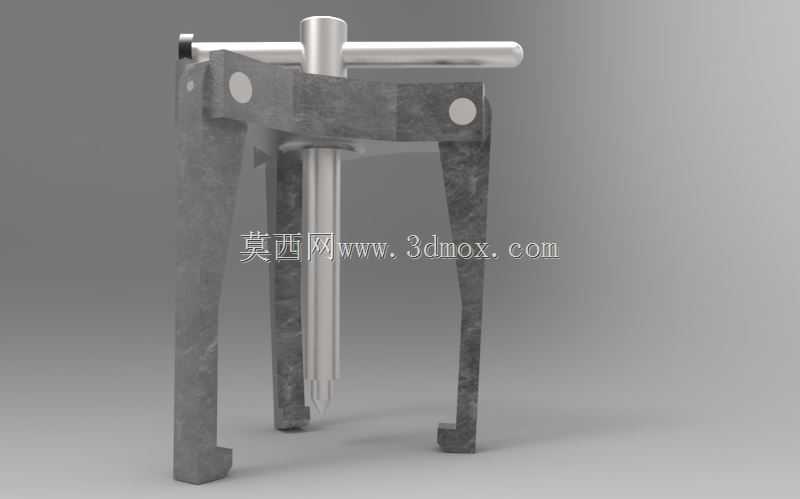

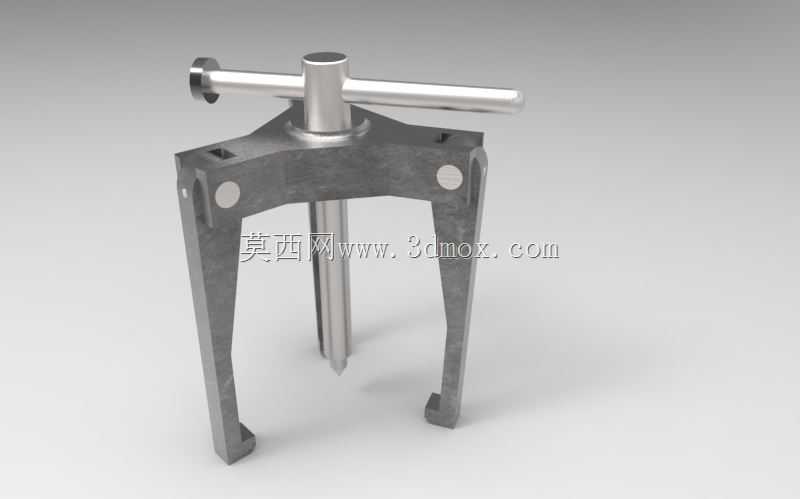

　　该结构采用中央顶杆与对称双爪组合。顶杆位于工具中心，端部可直接抵在轴端中心孔或平整端面上，作为受力支点；两侧卡爪向下张开，钩住轴承下端面或可承力台阶。转动顶部T形手柄时，中央螺杆相对横梁进给，顶杆顶住轴体不动，横梁则带动两爪沿轴向上升，从而把轴承平稳拉出。

　　从结构思路看，双爪对称布置有利于抵消偏载，使拔出力尽量沿轴线传递。卡爪与横梁之间采用销轴连接，爪体可在一定范围内摆动，以适应不同直径轴承和不同钩挂深度。横梁上的连接位置预留了调节空间，实际使用时可根据轴承外径调整两爪跨距，避免卡爪与轴体或周边零件干涉。T形手柄提供较长力臂，操作人员无需附加大规格扳手即可获得足够扭矩；手柄端部的圆滑过渡也有利于减少转动时的应力集中。

　　外形与安装边界方面，工具整体呈立式门形结构，占用空间主要集中在轴承正上方。作业前需确认轴端到轴承下端面的轴向距离小于卡爪有效钩取行程，同时轴承外圈下方应有可供卡爪伸入的台阶或间隙。两爪张开后的最大宽度决定了可适配的轴承外径范围，而爪尖厚度则影响其能否进入窄小沟槽。中央顶杆的伸出长度需与轴端凹陷深度匹配，过短会导致支点不实，过长则可能减少有效拉拔行程。

　　建模时应重点控制螺杆与横梁的同轴度、两爪销孔的对称度以及爪尖承力面的角度。顶杆端部建议做成小平面或球面接触形式，以降低轴端局部压溃风险；卡爪钩取部位需保留足够截面，承受拔出时的弯曲和拉伸载荷。对于经常用于小批量维修的场景，这类结构简单、装夹快捷、无需液压源的手动拉拔器，能够在轴承、衬套、带轮等盘套类零件拆卸中提供稳定可靠的作业方式。
