本田CBR750赛车排气歧管法兰

　　学生方程式赛车的动力改装，常以成熟量产发动机为基础进行二次开发，这款排气歧管法兰正是为本田CBR750机型改造而设计的接口构件。它位于气缸盖排气侧与排气歧管之间，承担密封高温燃气、固定歧管走向、保证各缸排气通道对齐的作用。四缸发动机的排气脉冲依次汇入歧管，法兰面需要在热膨胀与振动工况下维持压紧力，因此安装孔位、密封面平面度和接口同轴度都直接影响排气效率与密封可靠性。

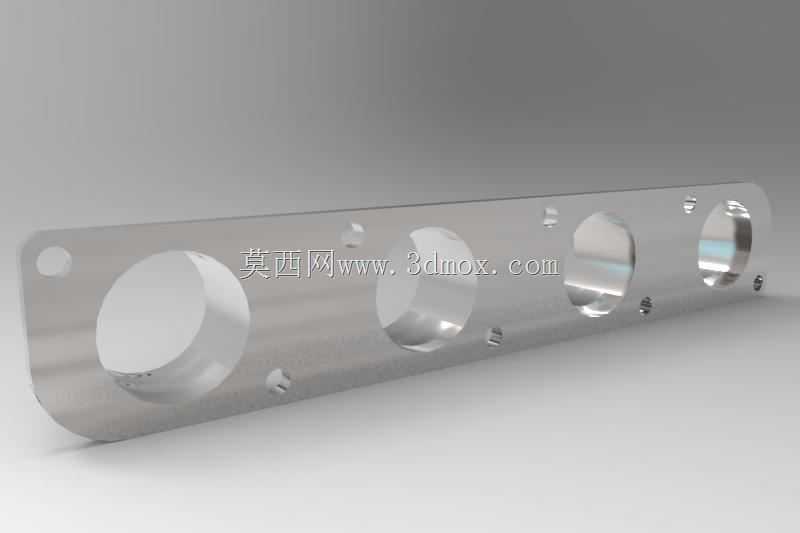

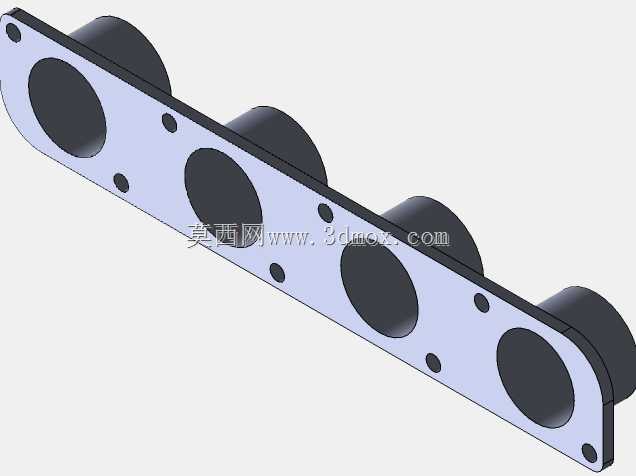

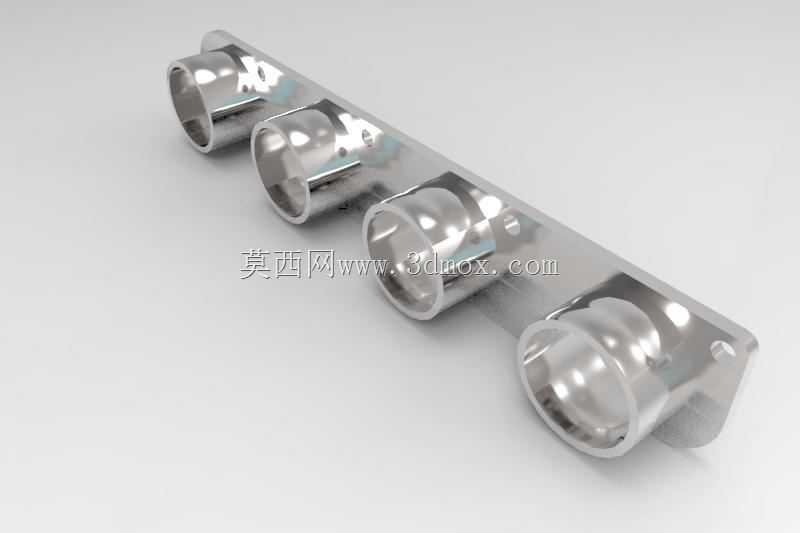

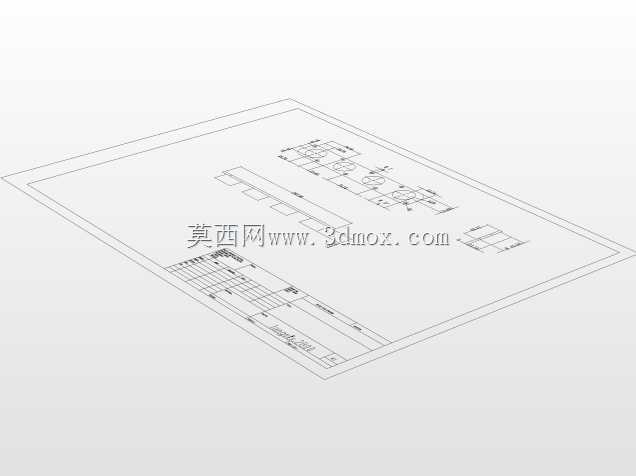

　　从结构上看，该零件采用长条式一体化法兰板，沿发动机排气侧布置四个圆形接口，分别对应四个气缸的排气出口。每个接口带有凸起的筒状对接段，便于与歧管插管或焊接管段配合，既提高定位精度，也增加焊缝或套接区域的接触长度。法兰板一侧保留安装凸耳与螺栓过孔，用于将整个排气总成固定在缸盖或周边支架上；孔位间距需严格匹配缸盖排气侧的安装边界，避免装配时与缸体散热片、传感器座或周边管线发生干涉。

　　设计思路上，重点并不在复杂曲面，而在接口位置、流道过渡和安装边界的协调。四缸排气口中心距由原机缸盖决定，法兰板长度、接口高度和板厚需要在有限空间内兼顾强度与减重。筒状接口根部与平板连接处采用圆角过渡，可降低热应力集中；密封面则要求平整连续，以保证垫片在反复热循环中不被压溃或冲蚀。对于赛车应用，零件还需考虑排气高温引起的膨胀，因此孔位与接口边缘留有合理间隙，防止热态下产生附加约束。

　　建模时应先依据缸盖排气口位置建立基准轴线，再确定四个接口的中心距、内径和对接段长度。法兰板外轮廓要避让发动机本体、点火组件和车架安装点，尤其在赛车紧凑布局中，排气系统往往需要贴近车身或侧舱，法兰外形不能只按孤立零件设计，而要放入整机与车架装配环境中校核。安装孔直径、凸耳厚度和接口伸出高度共同决定装配后的受力状态：过薄会在螺栓预紧和振动下翘曲，过厚则增加重量并挤占周边空间。

　　在实际使用中，这类法兰多用于小批量赛车改装或教学车队原型制造，常通过机加工或焊接成型后与不锈钢歧管组合。它不是独立功能件，却决定排气系统能否准确、可靠地连接到发动机上。接口内孔与排气道口对中不良会造成气流台阶，增加排气阻力；密封面翘曲则会导致高温气体泄漏，影响标定与耐久性。因此，该模型的价值在于把原机接口、歧管走向和赛车安装边界整合为一个可直接用于结构校核的连接件，为后续排气系统布置、强度分析和加工出图提供准确基础。
