两级圆柱齿轮减速传动装置

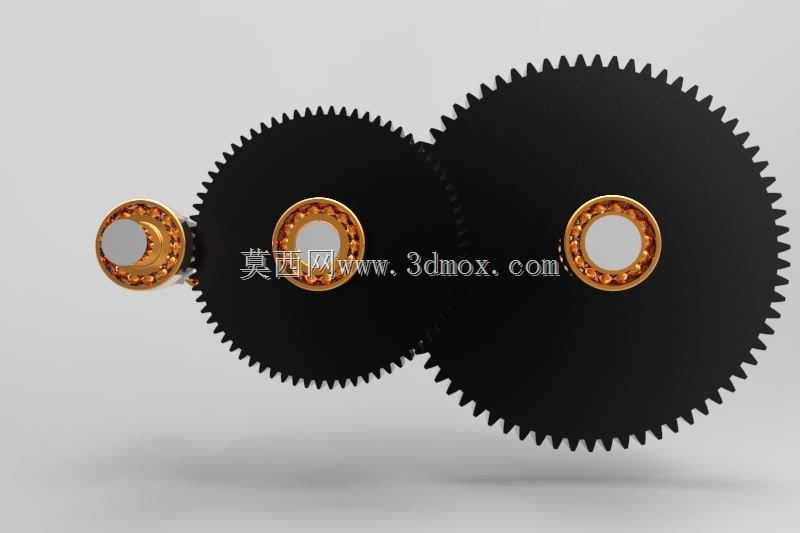

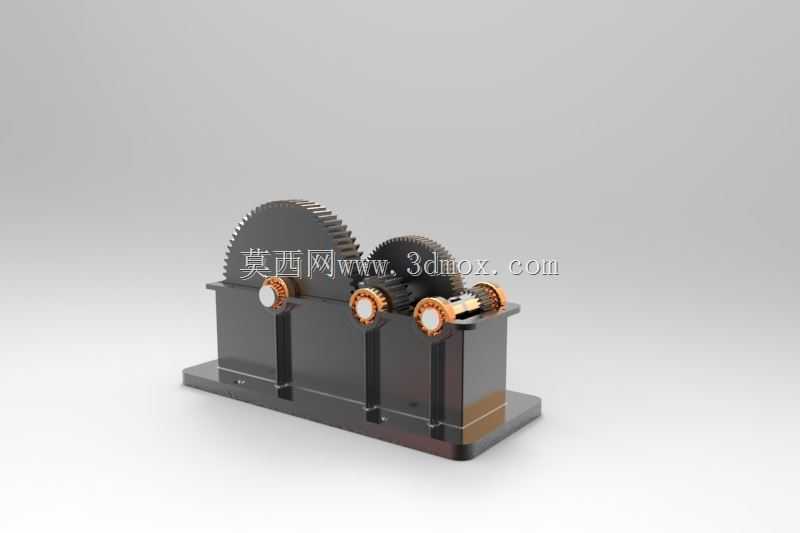

　　这套两级圆柱齿轮传动结构，核心作用是匹配动力源与工作端的转速扭矩需求，将输入侧的高转速低扭矩输出，转换为工作端所需的低转速大扭矩动力，在轻工输送、小型物料加工、实验台架传动等场景中都能适配。从实际使用场景来看，这类减速结构常布置在电机与执行机构之间，不需要额外加装复杂的变速组件，就能直接获得稳定的传动比，日常运维中仅需定期检查箱内润滑油位与啮合侧隙，就能维持长期稳定运行。整套传动的速比分配为两级串联，总减速比为两级速比的乘积，输入转速930rpm经过两级齿轮啮合减速后，输出转速可降至适配工作机构的区间，同时输出扭矩会随转速降低对应提升，足够驱动中小型负载设备。设计阶段优先考量了齿轮的受力均匀性，高速级采用小齿轮带动大齿轮的布局，

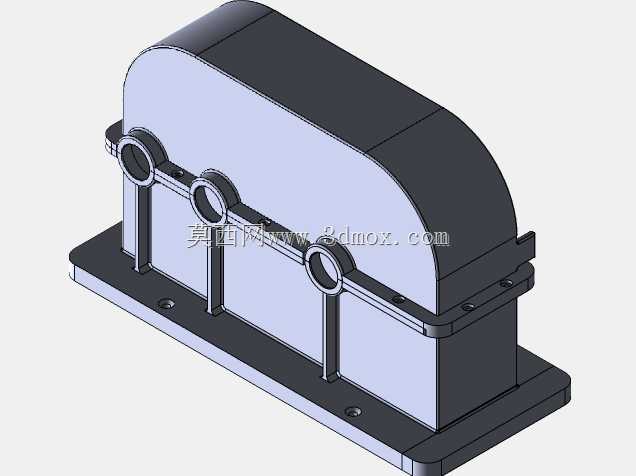

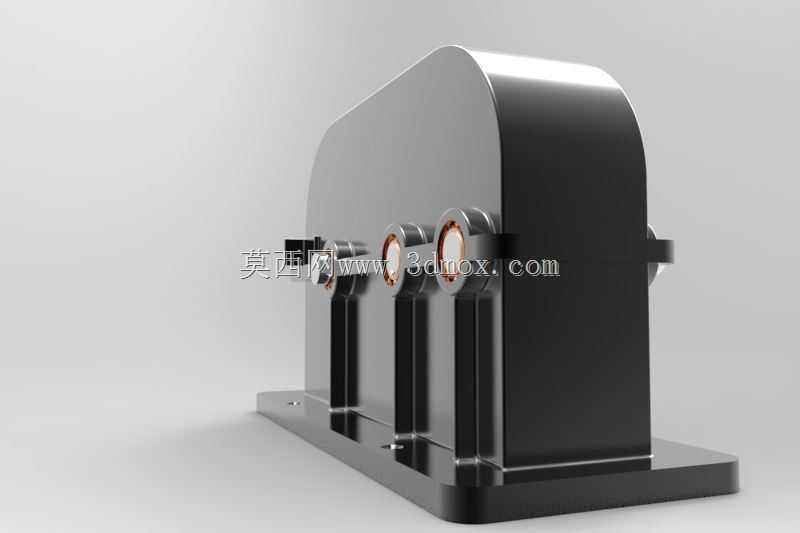

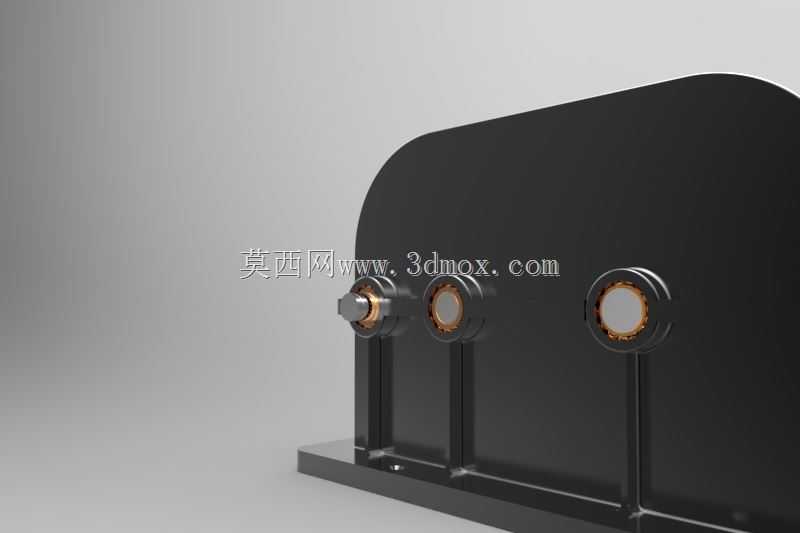

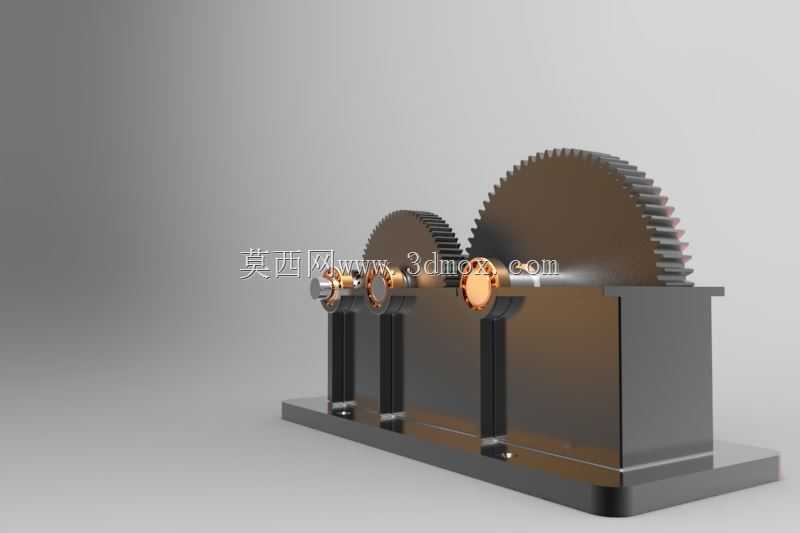

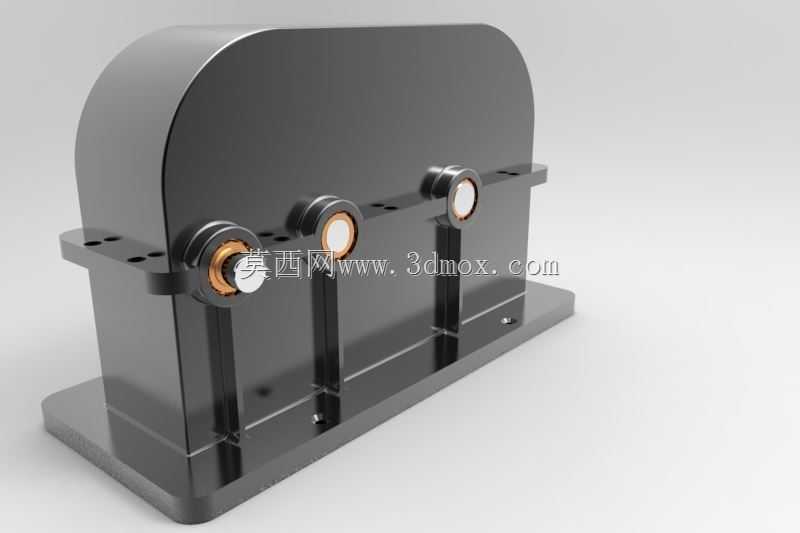

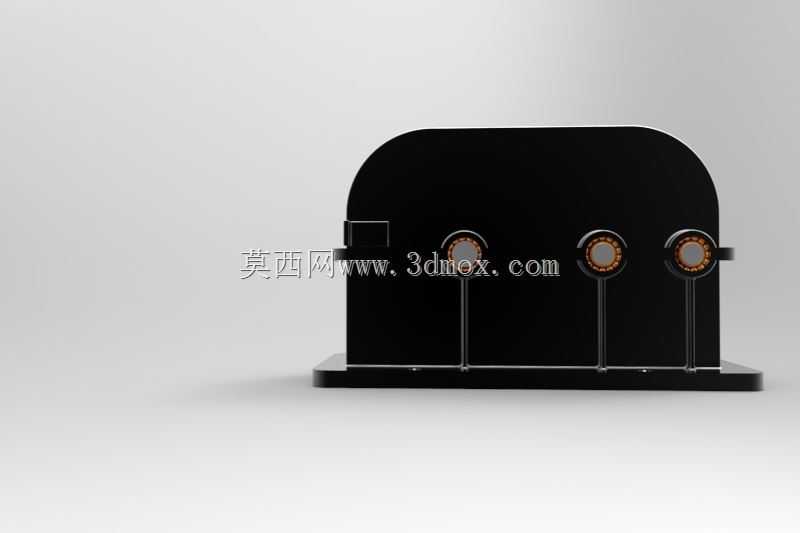

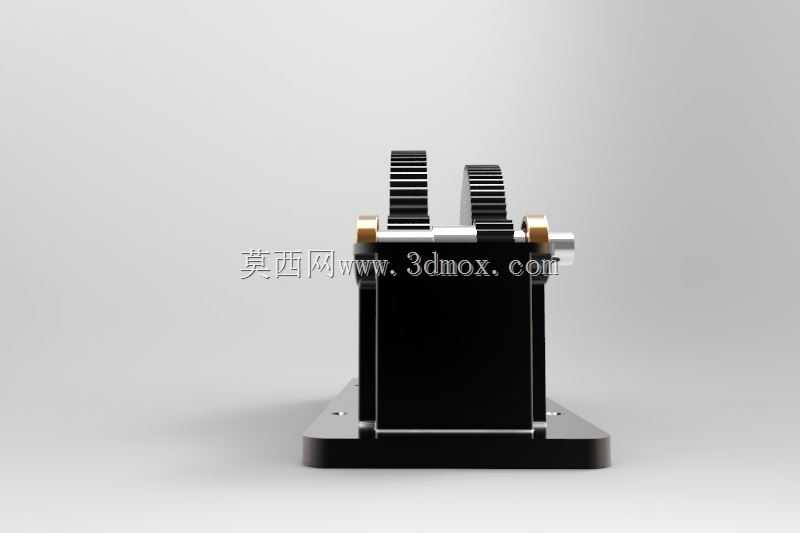

　　先完成第一级降速，再将动力传递至低速级齿轮组，两级齿轮的中心距、齿宽都经过受力校核，避免单级传动比过大导致的齿轮尺寸冗余、负载集中问题。箱体采用立式分体支撑结构，两根传动轴通过轴承座固定在箱体内侧，输入输出轴端都预留了标准轴伸与键槽，可直接通过联轴器对接动力端与负载端，不需要额外定制转接件。底座为一体式平板安装结构，底面加工有定位基准面，安装时可直接贴合设备机架的安装平面，通过螺栓完成紧固，安装边界规整，不会与周边的机架型材、管线产生干涉。箱体两侧的支撑立板承担齿轮轴的径向载荷，整体刚性足以抵消齿轮啮合产生的侧向力，运行过程中不会出现轴系窜动、箱体形变的问题。外露的轴端做了限位台阶设计，可适配标准轴承与密封件，

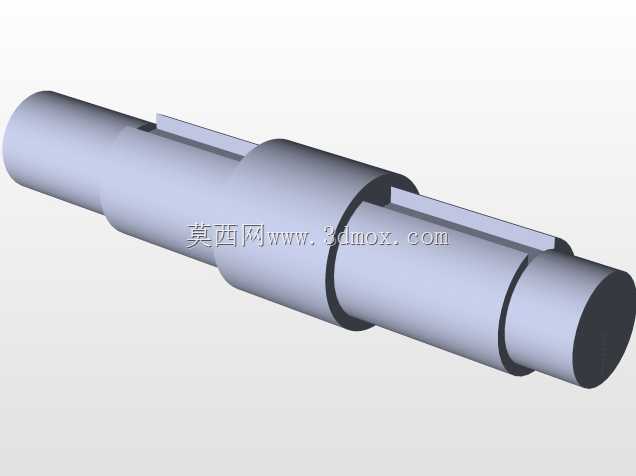

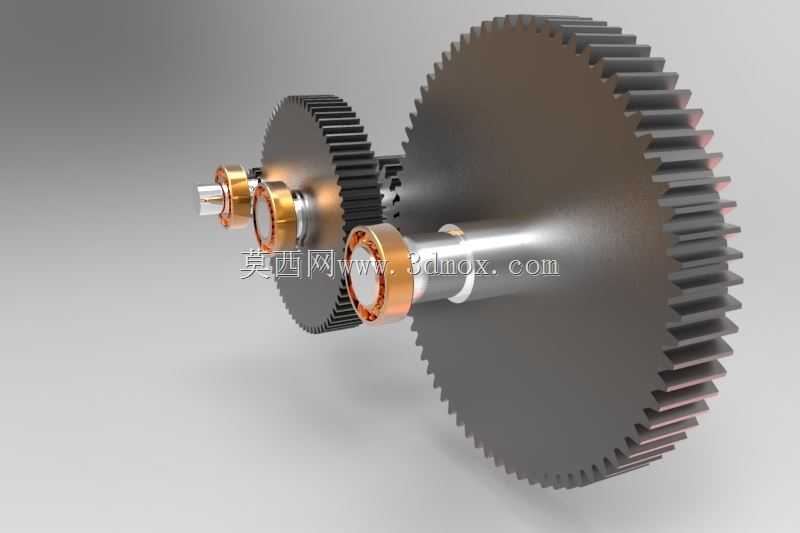

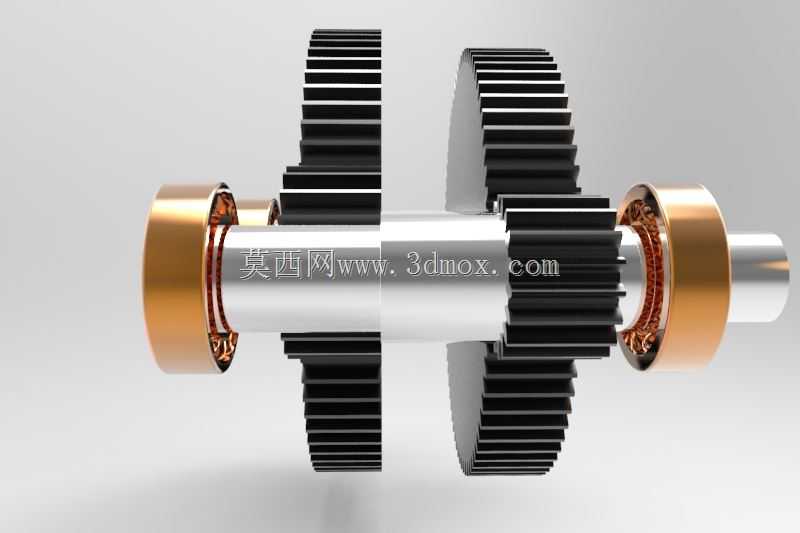

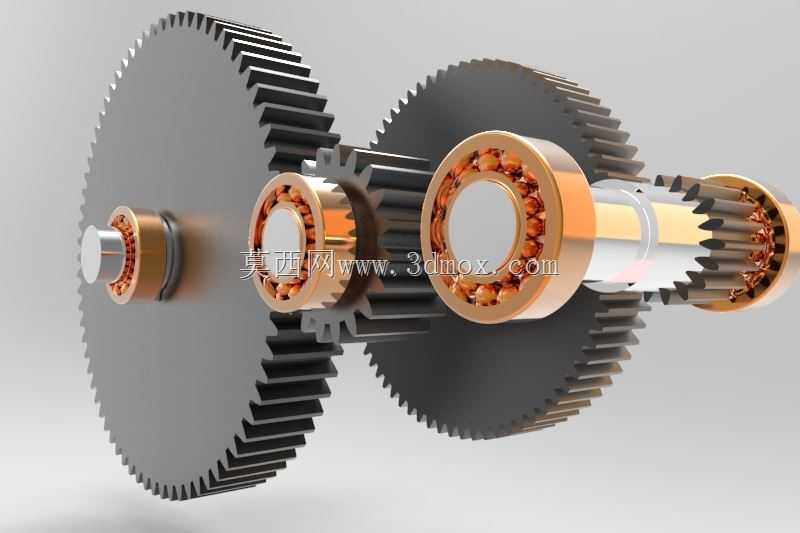

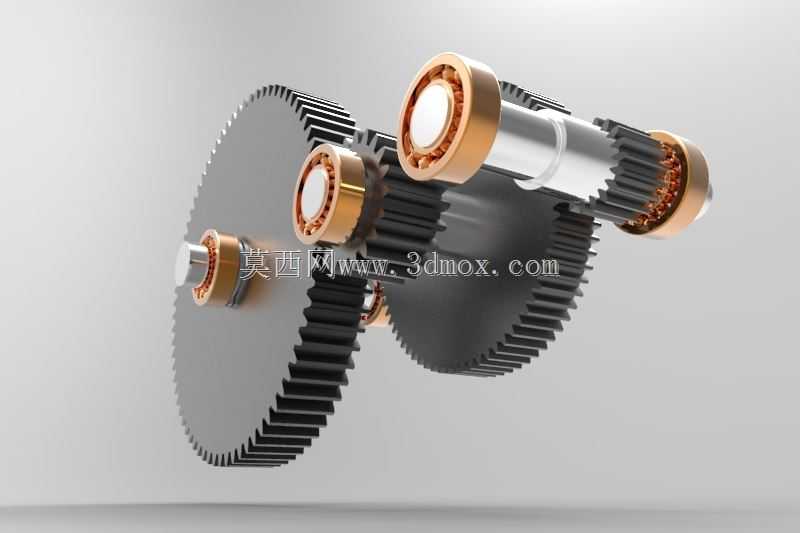

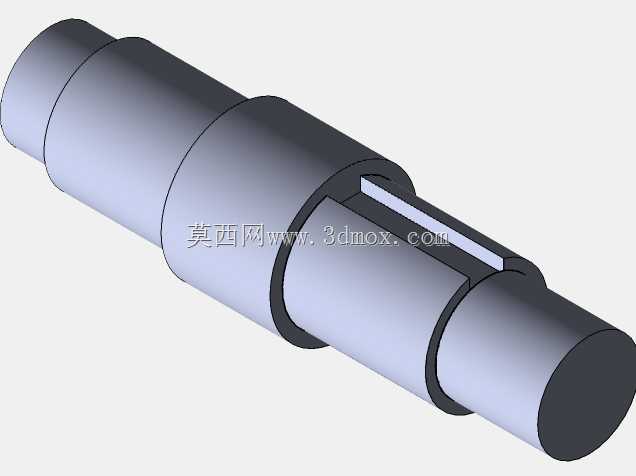

　　既能防止箱内润滑油泄漏，也能阻挡外界粉尘进入啮合区域。齿轮采用直齿圆柱齿轮形制，啮合过程中没有轴向力，轴承选型无需额外考虑轴向载荷，降低了配套件的选型成本与装配难度。从三维结构的装配逻辑来看，所有零件都遵循自上而下的装配顺序，齿轮与轴之间通过平键传递扭矩，轴用挡圈完成轴向定位，装配时不需要专用工装就能完成整套组件的拼接，后续拆解维护也十分便捷。这类减速结构没有复杂的附加组件，整体结构紧凑，占用的安装空间远小于同参数的单级大传动比减速装置，在空间受限的设备机架内也能灵活布置。
