伍德沃德MRA4型保护继电器结构设计

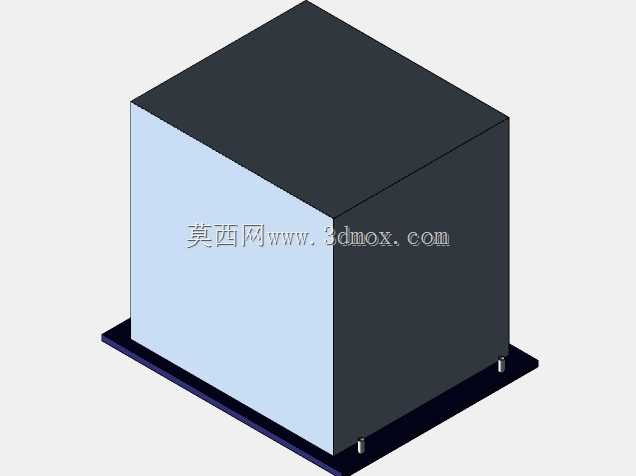

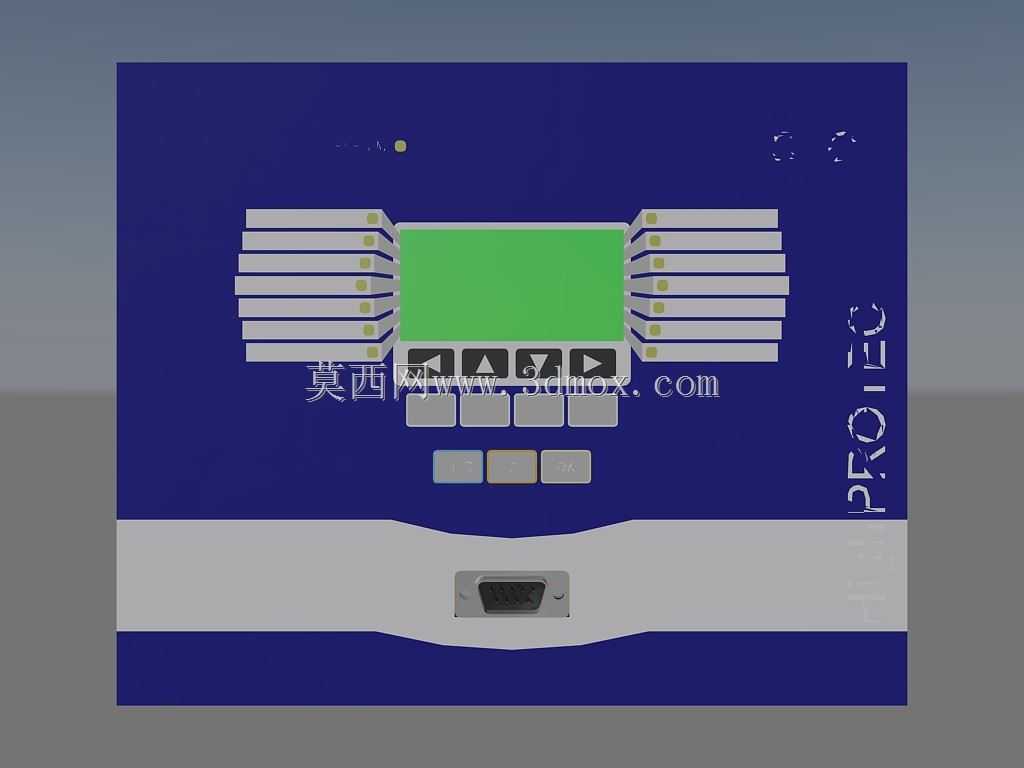

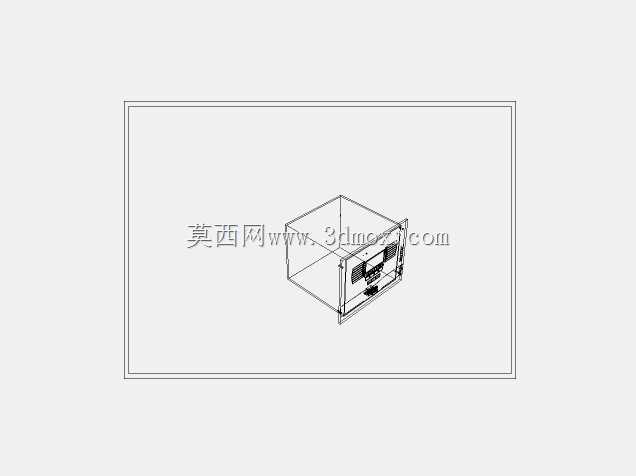

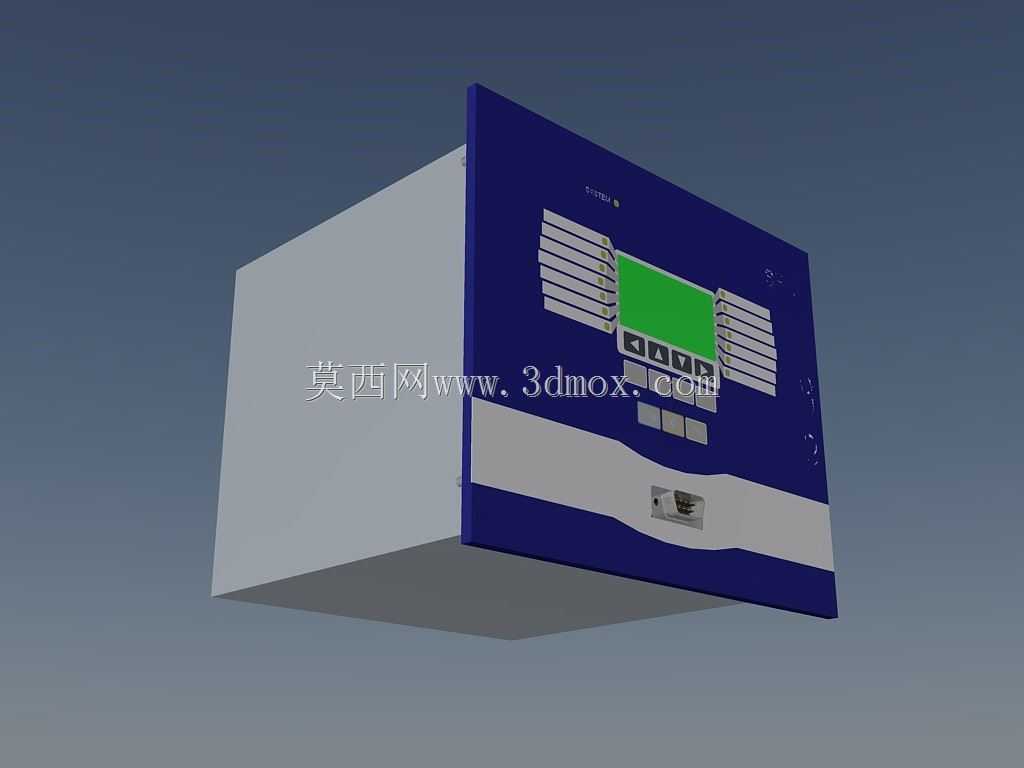

在工业配电、发电机组控制、大型工矿企业供电系统的二次回路搭建中，继电保护装置是保障供电链路稳定、避免设备因过载、短路、逆功率等故障出现不可逆损坏的核心元件，本次呈现的伍德沃德MRA4保护继电器模型，完全还原实体设备的结构特征与安装边界，可直接用于配电柜体的装配干涉校验、二次布线模拟、运维培训场景的可视化演示。从实际工程应用来看，这类保护继电器常部署在高压进线柜、发电机出线柜、重要负荷馈线柜的二次舱内，实时采集回路的电流、电压、功率因数等运行参数，一旦参数超出预设阈值，会在毫秒级时限内触发跳闸信号，切断故障回路供电，同时输出告警触点信号给后台监控系统，避免故障范围扩大波及整条供电母线。从设计还原的细节来看，模型完整复刻了实体设备的前面板布局：上部区域预留了状态指示灯阵列的安装位，对应不同故障类型的告警指示，中间区域为显示交互区，可实时展示当前采集的电参数数值与保护动作记录，下部设置了操作按键与手动复位结构，方便运维人员现场查看参数、复归动作信号。设备主体采用嵌入式安装结构，后部为方形接线腔体，预留了足够的接线端子排布空间，建模时严格遵循行业通用的继电保护装置安装开孔尺寸，前面板突出柜体安装面的厚度控制在合理范围，既保证面板操作空间，又不会突出过多影响柜内通道通行。建模过程中充分考虑了装配兼容性：设备侧边的安装卡扣结构、后部的接线端子排位置、接地端子的预留点位都与实体设备完全一致，结构设计人员在做柜体三维布局时，可直接将该模型导入装配环境，校验与周围端子排、线槽、小型断路器的安装间隙，提前排查布线时的线缆弯折半径不足、操作空间被遮挡等常见问题。不同于普通电气元件的简化模型，该结构完整还原了设备的分件特征，前面板的覆膜区域、按键的凹凸触感、接线腔的防尘盖板结构都做了精细化处理，既可以用于前期的柜体结构设计校验，也能作为电气运维培训的三维演示素材，帮助新入行的运维人员快速熟悉设备的面板布局、安装方式与接线点位，减少现场实操的误操作概率。在实际工程选型阶段，设计人员也可以借助该模型直观评估设备在柜内的布置合理性，比如确认面板显示区域是否处于运维人员的正常观察视角范围内，手动复位按键的位置是否方便操作，后部接线空间是否能满足多股控制线缆的压接与排布需求，提前优化柜体内部的元件排布方案，避免生产装配阶段出现元件干涉、操作不便等需要返工的问题。
