汽车差速器锥齿轮传动组件结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261030
  • 汽车差速器锥齿轮传动组件结构设计
  • 汽车差速器锥齿轮传动组件结构设计
  • 汽车差速器锥齿轮传动组件结构设计
  • 汽车差速器锥齿轮传动组件结构设计
  • 汽车差速器锥齿轮传动组件结构设计
  • 汽车差速器锥齿轮传动组件结构设计
  • 汽车差速器锥齿轮传动组件结构设计
  • 汽车差速器锥齿轮传动组件结构设计

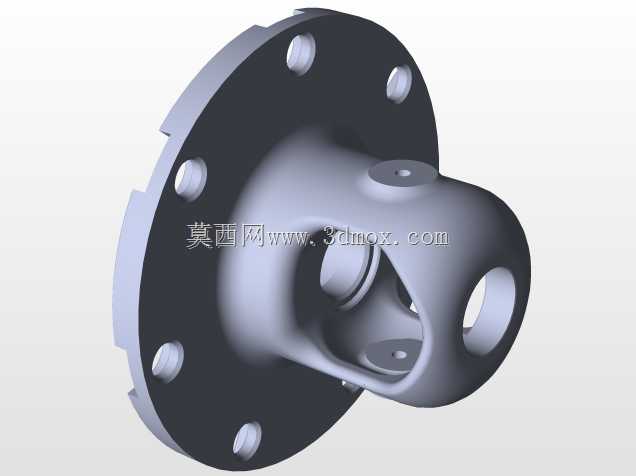

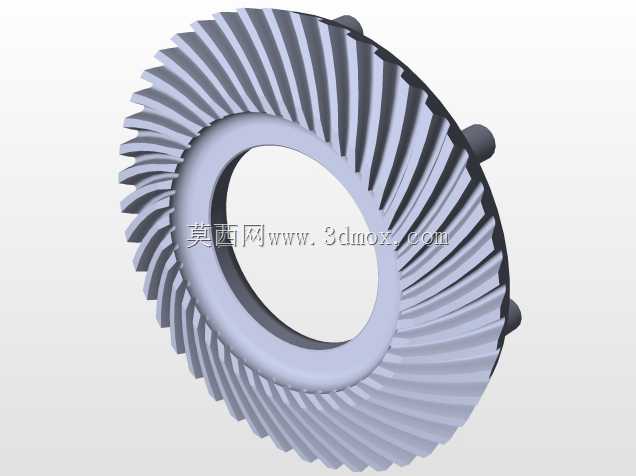

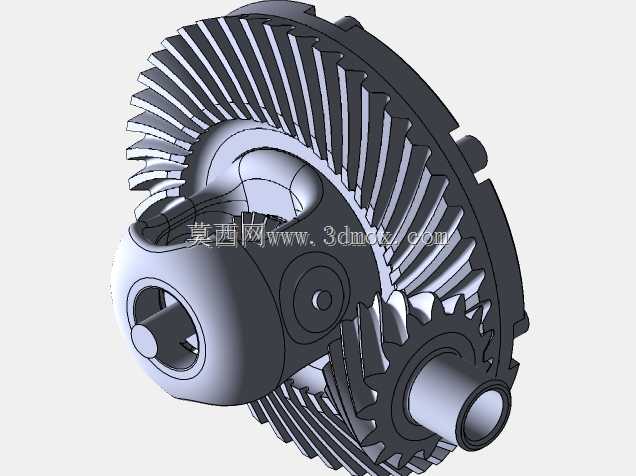

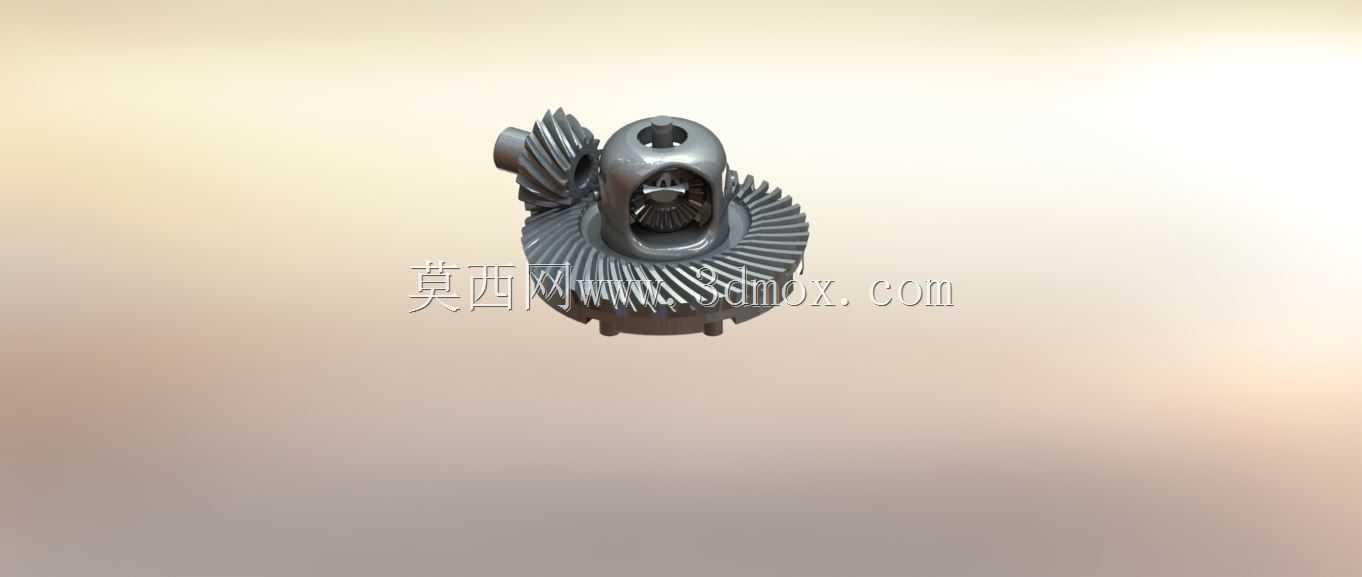

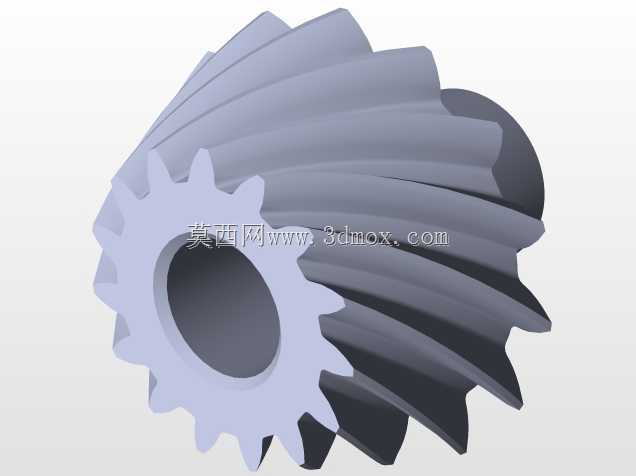

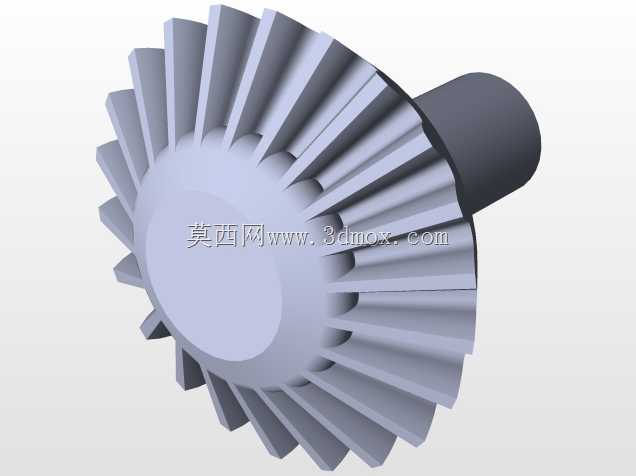

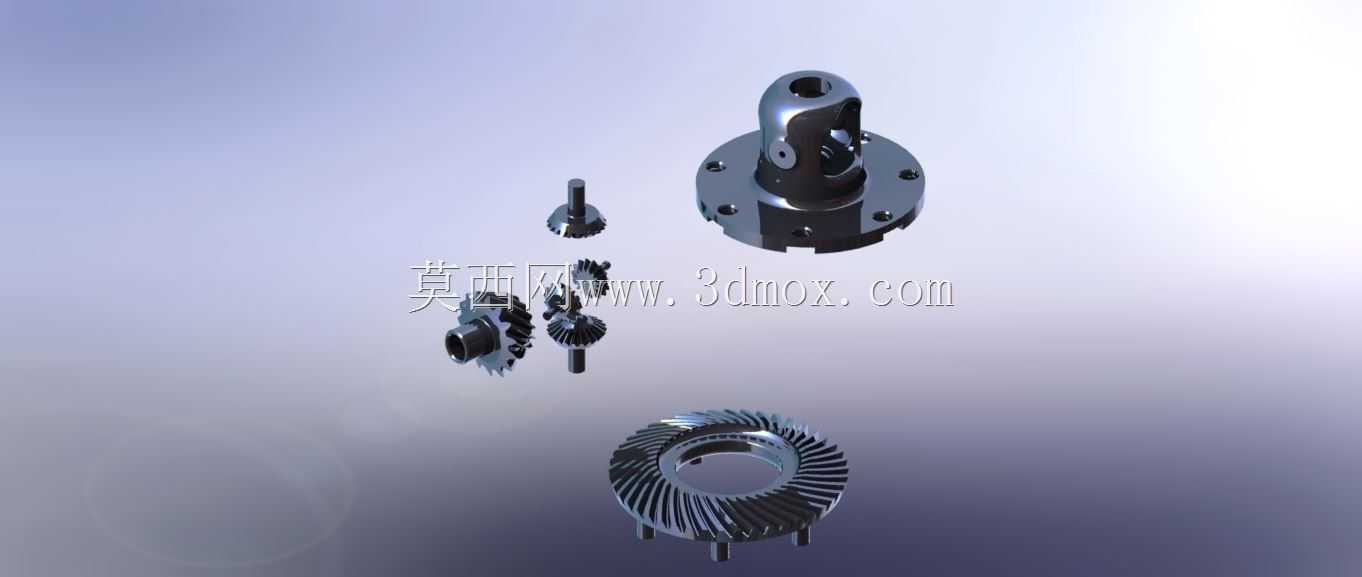

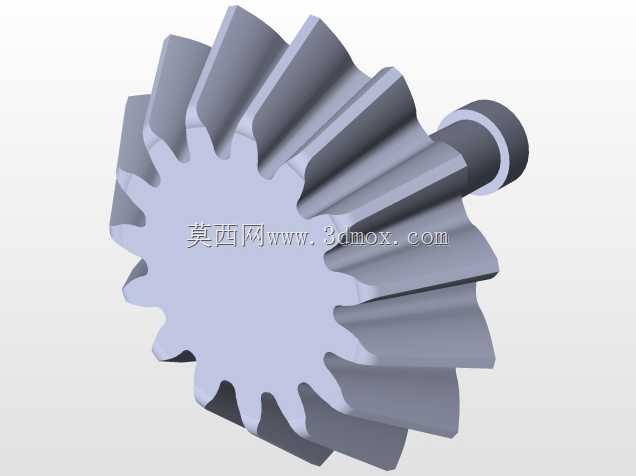

这套锥齿轮传动组件是汽车驱动桥差速器的核心执行部件,日常工况中需要同时承担动力换向、扭矩分配与差速调节的多重作用,在车辆转弯、非铺装路面行驶时,可自动调整左右驱动轮的转速差,避免轮胎拖磨与传动系统憋卡。从结构布局来看,组件包含主动螺旋锥齿轮、从动大直径盆齿、内置行星锥齿轮与差速器壳体集成结构,主动锥齿轮采用螺旋齿形设计,相比直齿锥齿轮重合度更高,传动过程中齿面接触是渐进式的,能有效降低啮合冲击与运行噪音,适配乘用车高速巡航的NVH控制要求。设计阶段首先要确定的是主减速比匹配,根据整车动力参数与轮胎滚动半径,选定合适的齿数搭配,保证发动机常用工况落在经济转速区间;齿面接触区的修形是建模过程中的核心细节,需要预留合理的安装调整余量,抵消壳体加工误差、轴承游隙变化带来的啮合偏移,避免重载下出现齿端接触导致的崩齿失效。安装边界方面,主动锥齿轮轴端需要匹配双列圆锥滚子轴承的安装位,轴肩尺寸严格对应轴承内圈定位高度,锁紧螺纹的规格要满足轴向预紧力的锁紧要求,避免运行中出现预紧力衰减;从动盆齿通过螺栓固定在差速器壳体法兰面,螺栓孔的位置度公差在建模时同步做了装配间隙预留,法兰贴合面的粗糙度要求对应的结构平面做了无凸台设计,保证连接刚性。内置的行星齿轮与半轴齿轮的球面配合结构,要保证行星齿轮在十字轴上转动顺畅,球面支撑面的弧度与差速器壳体内腔的支撑面完全贴合,避免差速动作时出现卡滞;齿侧间隙的设计取值兼顾了润滑脂存储与传动回差控制,常温装配下的间隙范围适配-40℃到120℃的工作温度区间,不会因热胀冷缩出现齿面卡滞或间隙过大导致的冲击异响。整套结构的外形轮廓完全适配主流前置后驱车型的驱动桥壳内腔尺寸,差速器壳体两端的轴承安装位同轴度在建模时做了基准统一,两端轴颈的直径公差带匹配标准轴承的配合要求,不需要额外做非标定制轴承,降低后续量产的配件成本。在重载爬坡工况下,这套齿轮组件能将输入扭矩放大后均匀传递到两侧半轴,齿根的应力分布通过结构圆角优化做了均化处理,避免应力集中导致的断齿风险;齿轮啮合面的润滑通道在壳体结构上做了对应预留,车辆行驶时齿轮飞溅的润滑油能顺利进入啮合面与轴承位置,保证长期运行的润滑可靠性。
