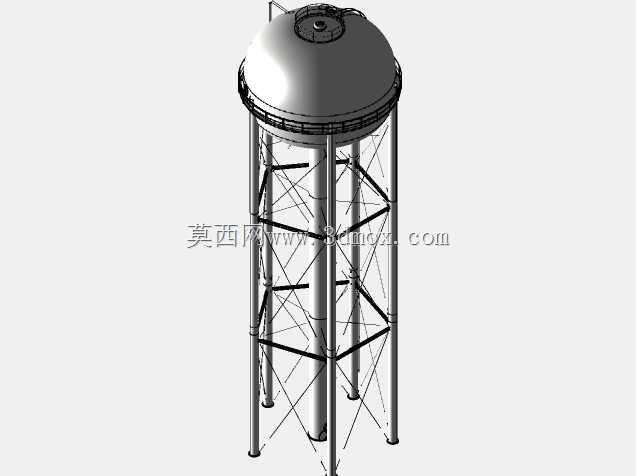

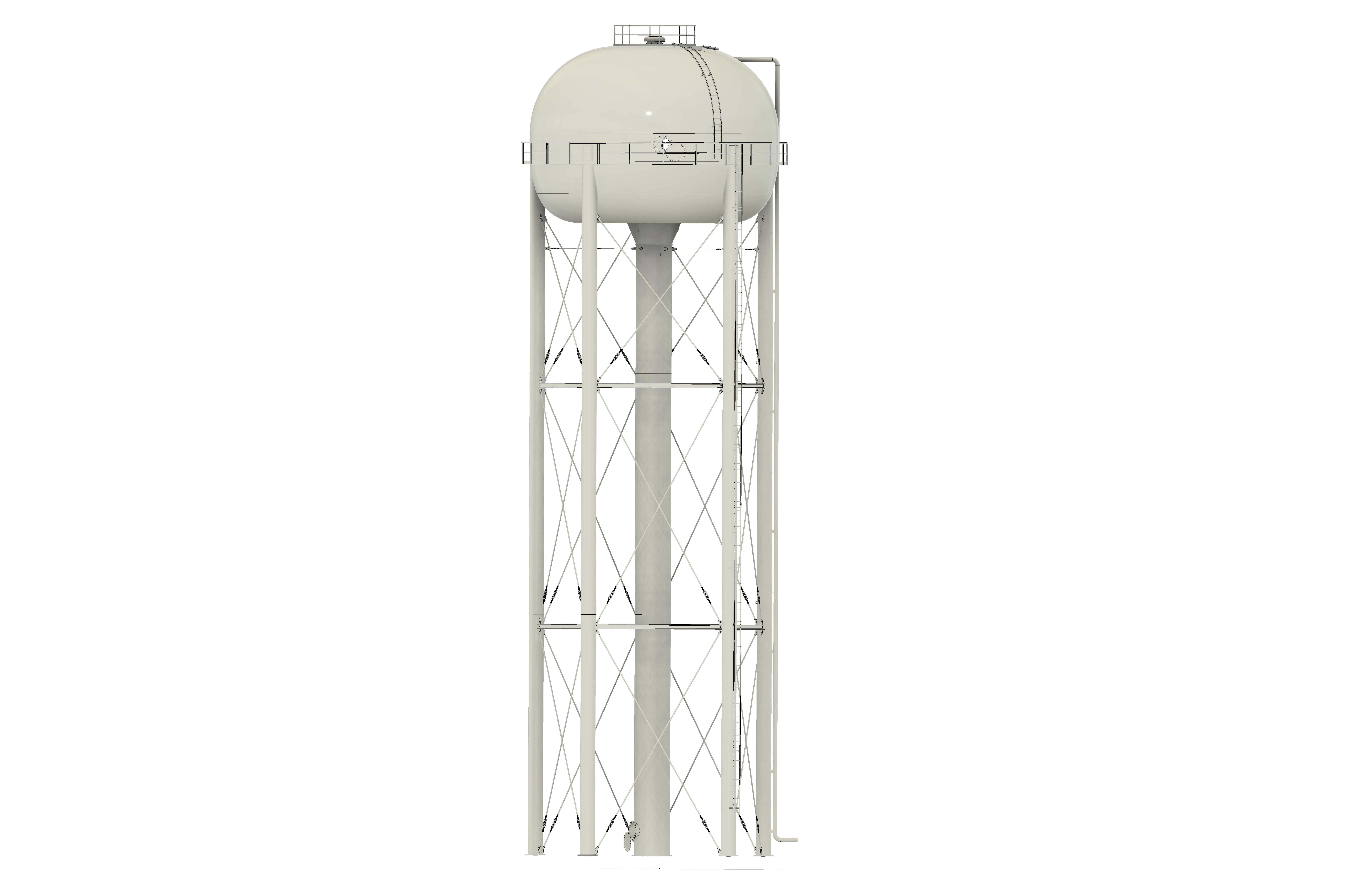

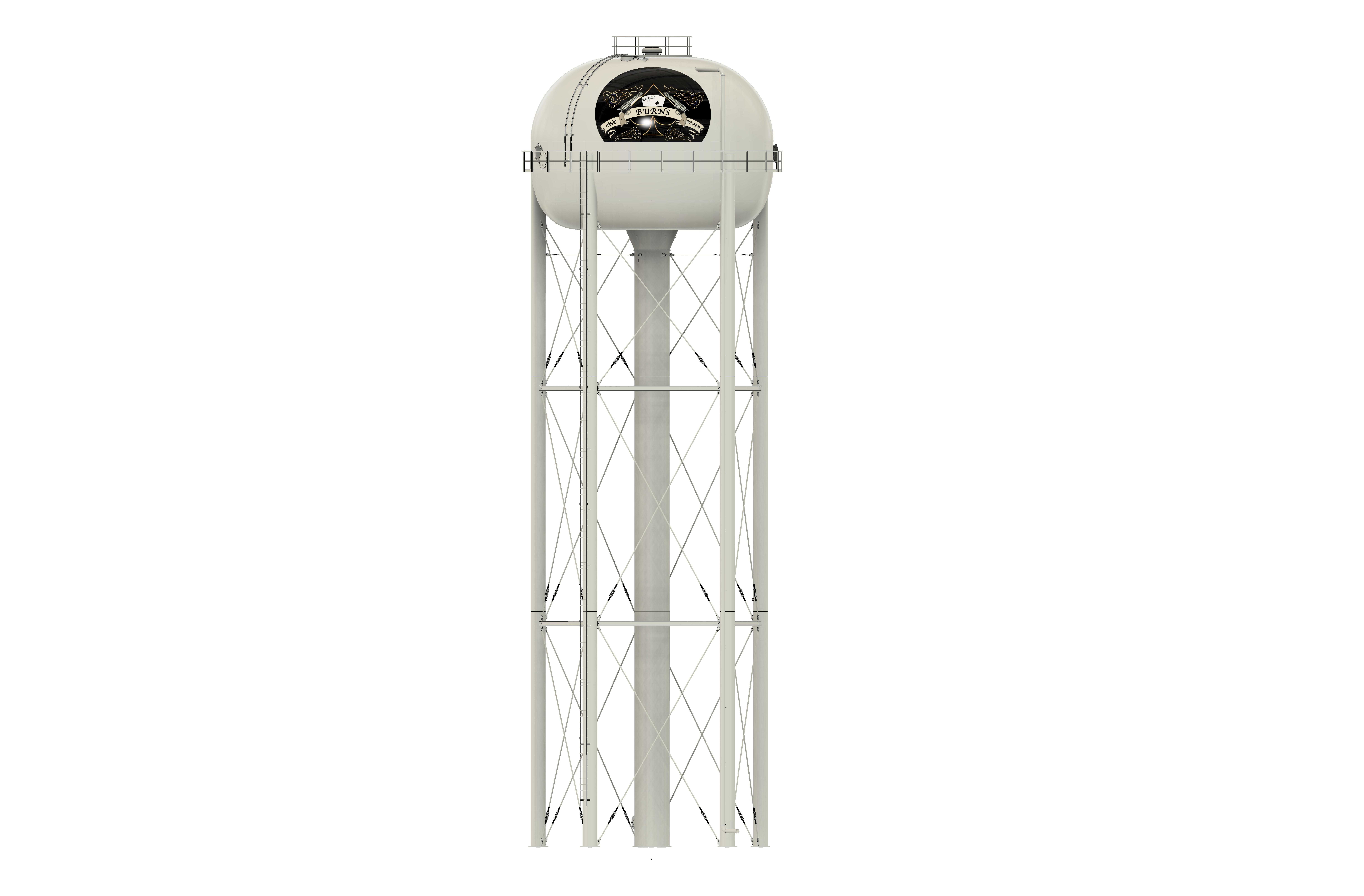

三节支架式球形储水高架供水设施

这类高架水塔多应用在地势平缓的厂区、小型集镇、偏远工矿点位，核心作用是依托架设高度形成稳定自然水压，覆盖一定半径范围内的生产、生活供水需求，相比变频加压供水系统，它无需持续电力驱动维持管网压力，在供电稳定性不足的区域适配性极强，日常运维成本也更低。

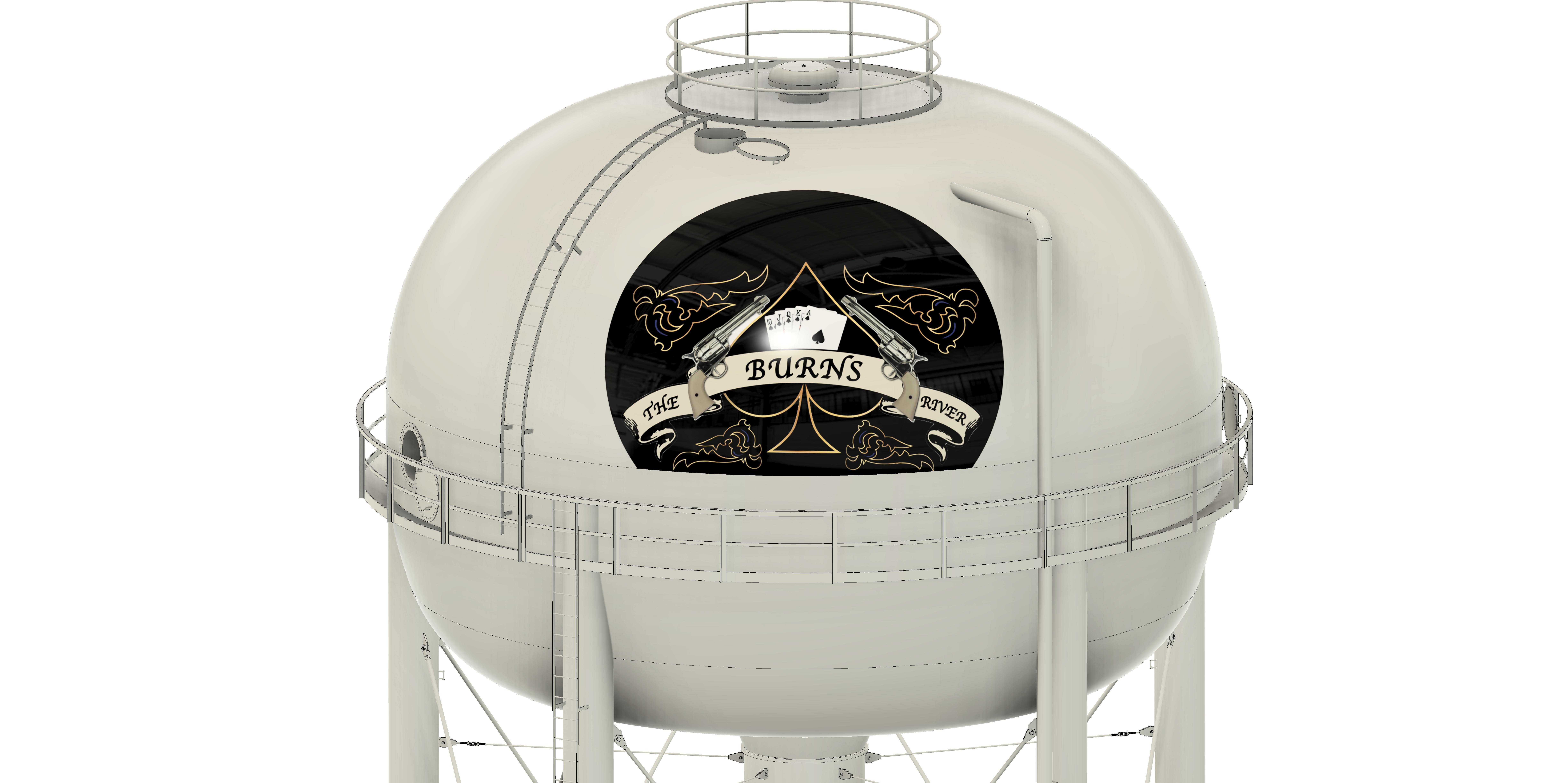

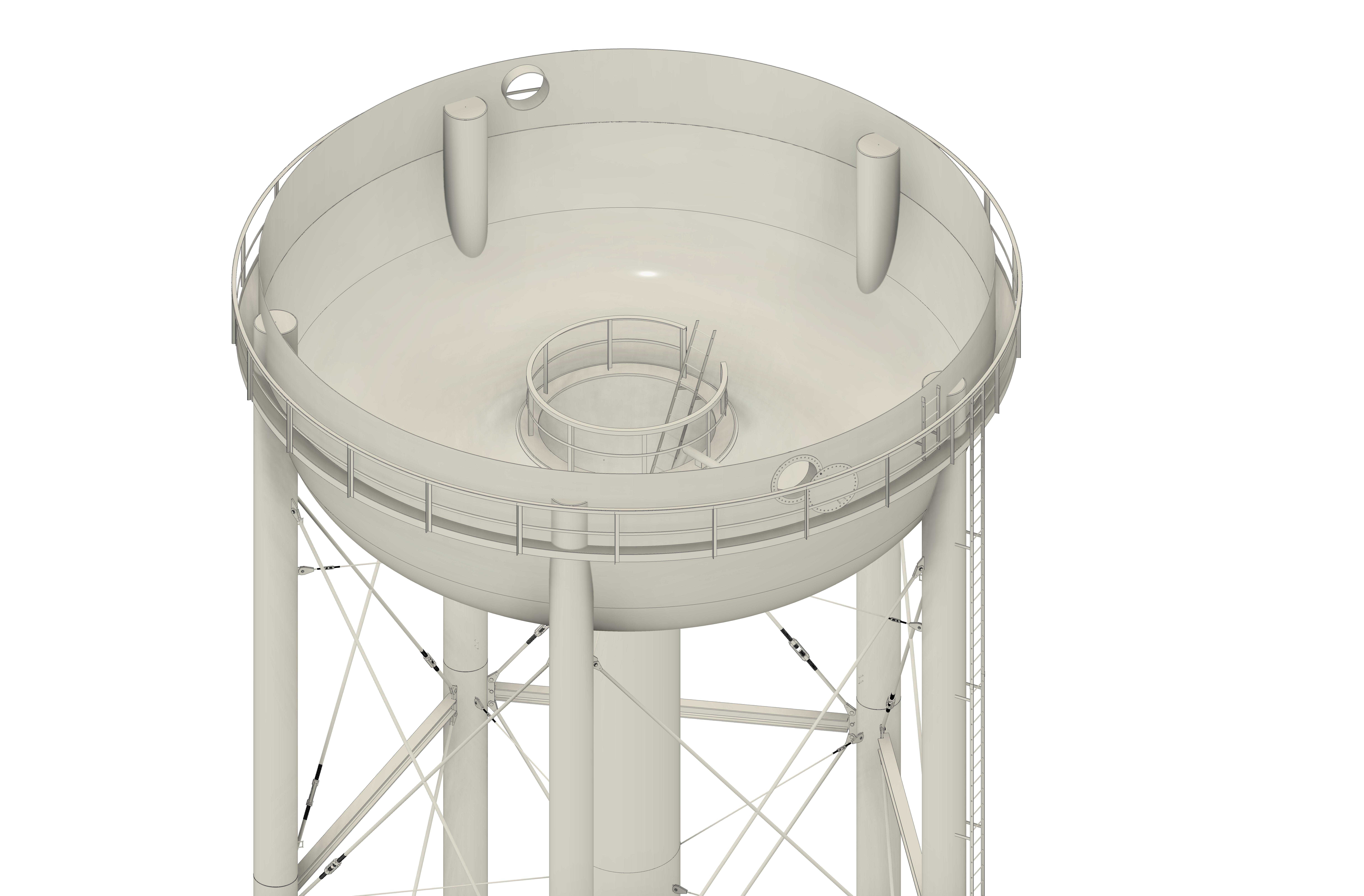

从结构设计逻辑来看，上部采用球形储水舱是经过多方案比对的选择，球形壳体在同等容积下耗材最少，且内部水体受力均匀，不会出现方形储舱的应力集中死角，舱顶设置的检修护栏与检修口，方便运维人员定期进入舱内清理沉积水垢、检查内壁防腐层状态，舱体侧面预留的进出水、溢流、排污接口位置，都做了局部加厚补强，避免管路振动引发焊缝疲劳开裂。

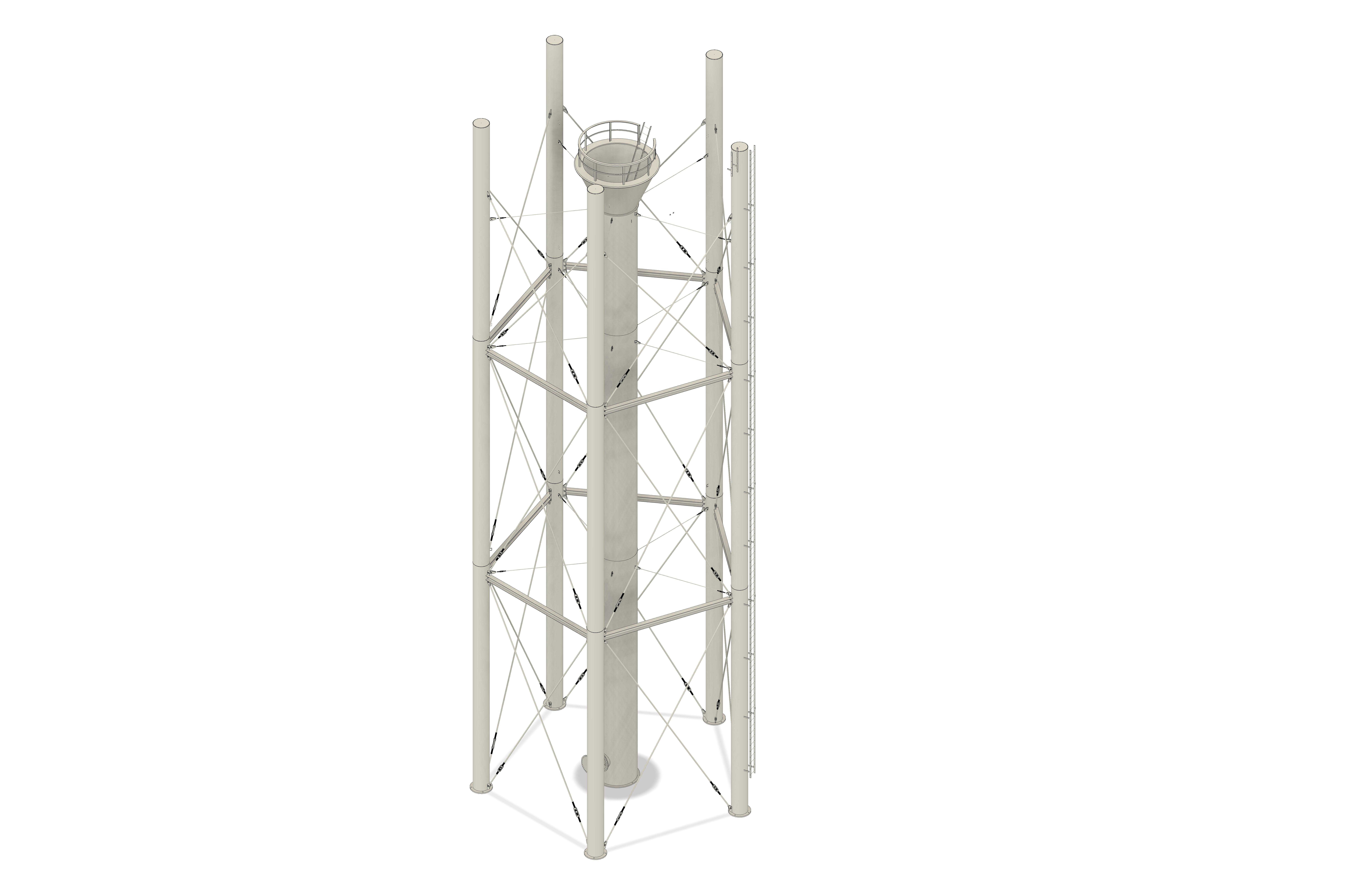

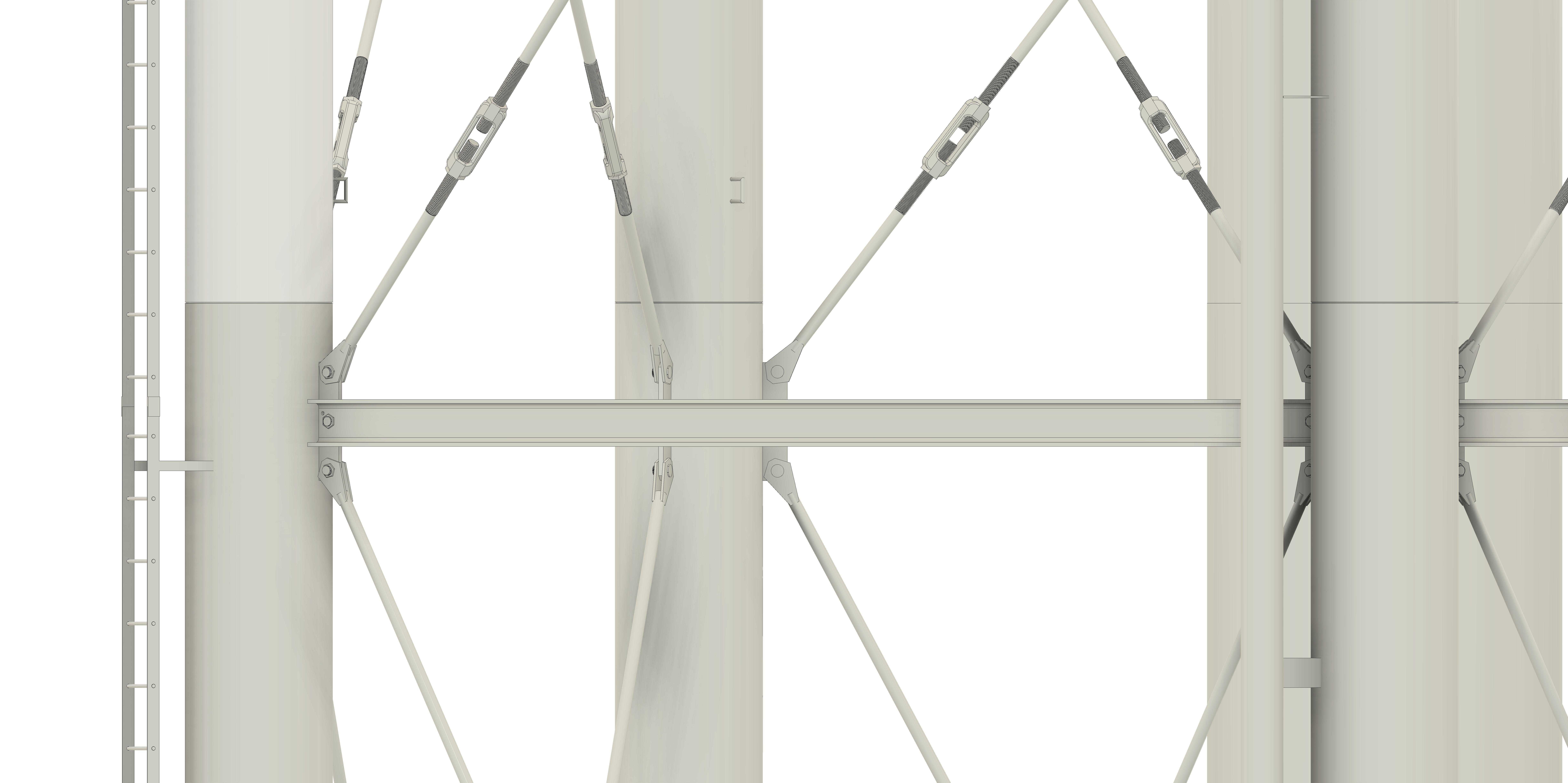

支撑部分采用桁架式钢结构支架，区别于单柱式支撑，多根主立柱搭配交叉斜腹杆的桁架结构，能以更少的用钢量实现更高的结构刚度，可抵御常规地区的风载与轻度地震载荷，支架沿高度方向分三节设置横向连接环，每段腹杆的角度都经过受力优化，既避免杆件长细比过大引发失稳，也预留了足够的检修攀爬空间，爬梯沿主立柱内侧布置，外围设置护笼保障攀爬安全。

设计阶段需要重点把控安装边界条件，支架底部的混凝土基础要根据当地地质承载力核算预埋深度，地脚螺栓的排布要和支架底部法兰孔位完全匹配，安装时要先校验支架整体垂直度，再吊装上部储水舱，避免偏心载荷引发支架长期受力变形。储水舱的有效容积要结合服务区域的高峰用水量、补水周期核算，架设高度则要根据最不利供水点的压力需求计算，既要保证末梢出水压力满足使用要求，也要避免压力过大导致低层管网管件承压超标。这类设施的三维建模过程中，需要重点还原桁架杆件的连接节点、储水舱的曲面弧度、各附属配件的装配位置，方便后续做结构受力仿真、施工安装模拟时直接调用，避免二维图纸表达不清导致的现场施工错漏。
