双吸附塔结构家用制氧机内部装配设计

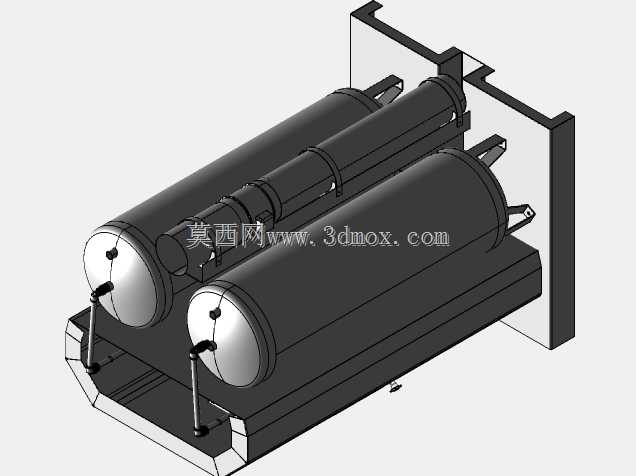

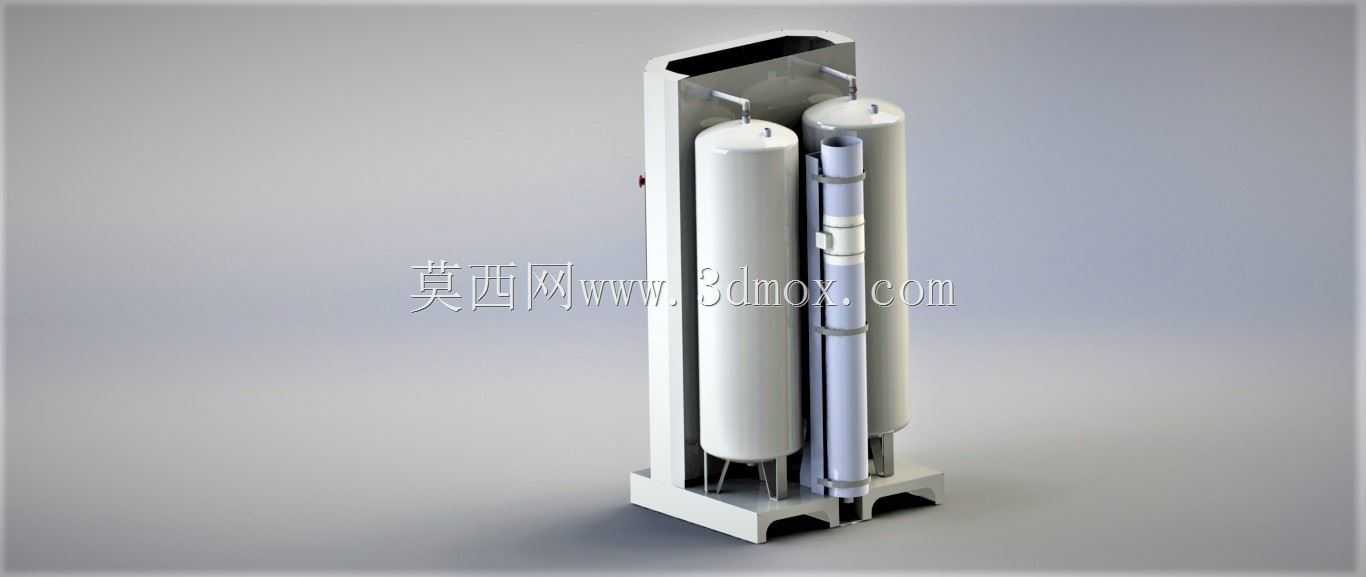

这款制氧机的内部结构设计，核心围绕变压吸附制氧的工艺逻辑展开，双吸附塔卧式平行排布的方案，首先是为了压缩整机竖向高度，适配家用、小型诊所以及车载移动供氧场景的安装空间限制，避免立式塔体带来的整机重心过高、运输易晃动的问题。从装配关系来看，两个吸附塔通过端部的金属固定支架与后侧安装板、底部承托框架刚性连接，支架上预留的腰型安装孔，可抵消塔体因加工公差带来的装配偏差，也能缓冲设备运行时的轻微振动，避免长期运行后管路连接处出现漏气问题。塔体端部的封头采用快装式密封结构，配套的手动阀门接口直接伸出至塔体前侧，方便后期维护时更换分子筛填料，不需要完全拆解整机框架就能完成核心耗材的更换操作。底部承托框架采用折弯钣金拼焊而成，框架边缘预留的走线槽与管夹安装位，可将连接吸附塔的气路管路、电磁阀控制线规整排布，避免管路与运动部件、钣金锐边接触磨损，也能让内部气路走向最短，降低气路压损，提升制氧效率。后侧安装板除了固定吸附塔端部支架外，还预留了压缩机、散热风扇、控制电路板的安装螺孔，所有安装位的孔位坐标都经过公差匹配，装配时不需要二次配钻就能完成各部件的定位安装。从安装边界来看，整机内部的核心组件排布后，塔体与侧方壳体的预留间隙控制在15毫米，既满足散热气流的流通空间需求，也不会让整机外形尺寸过于冗余，适配常规家用制氧机的外壳尺寸要求。气路管路的弯折半径全部符合气动管路的安装规范，避免过小弯折导致的气阻增大，各管路接头的位置都预留了扳手操作空间，装配和后期维护时不需要拆除周边其他部件就能完成接头的紧固操作。这种结构设计同时兼顾了制氧工艺的运行需求、装配环节的效率要求以及后期维护的便捷性，在小型制氧设备的结构设计中具备较强的参考价值，结构设计人员可基于该模型调整塔体容积、管路通径，适配不同氧流量规格的制氧机开发需求，也可直接参考其框架固定方式优化同类小型气体处理设备的内部排布方案。
