箱式手动抛丸清理设备结构设计

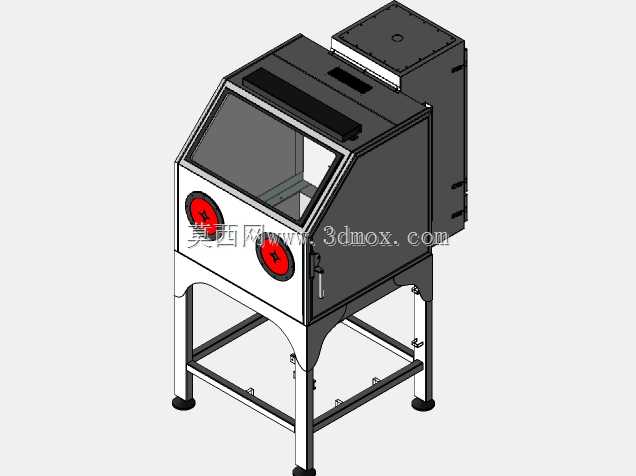

这款手动箱式抛丸设备主要面向中小型工件的表面处理工序，常见于五金加工、小型铸件生产、汽修配件翻新等场景，适配小批量多品种的工件清理需求，可完成工件表面除锈、去氧化皮、去除残留毛刺、强化表面应力等作业，相比开放式抛丸设备，箱式结构能完全阻隔弹丸飞溅，作业过程无粉尘外溢，无需单独搭建大型隔离作业间，对车间场地的适配性更强。从结构设计来看，设备采用分体式布局，上部为封闭作业舱，下部为承托机架，作业舱正面倾斜设置透明观察窗，窗口下方对称布置两个带密封袖套的操作孔，操作人员可将手伸入舱内，手持工件或调整喷枪位置完成精准清理，观察窗采用高耐磨透明材质，可实时观察舱内作业状态，同时抵御高速弹丸的冲击磨损。作业舱侧面设置密封检修门，方便工件取放与舱内易损件更换，顶部预留除尘接口，可外接配套除尘系统，将作业产生的粉尘及时抽排，维持舱内视野清晰，避免粉尘堆积影响设备运行。后部集成弹丸循环回收舱，可将喷射后的弹丸自动筛分回收，去除混入的氧化皮、碎屑杂质后重新送入喷射系统，降低弹丸损耗，减少人工补料的频次。下部机架采用方管焊接框架结构，四条支腿底部配置可调脚杯，可根据车间地面平整度调整设备水平度，避免作业过程中产生晃动，机架中部预留敞口空间，可临时放置待处理工件或常用工具，减少操作人员往返取件的动线长度。设计过程中重点考量了操作人机工程，操作孔的中心高度适配成年操作人员站立作业的舒适臂展范围，观察窗的倾斜角度避免光线直射产生反光，舱内操作区域预留足够的作业空间，可容纳尺寸在作业舱边界内的各类异形工件，设备整体安装边界紧凑，无需额外预埋固定螺栓，放置在平整硬化地面即可接通电源和气源投入使用，适合小型加工车间、维修站点的灵活布置需求。设备的密封结构做了多重优化，操作孔采用多层橡胶密封袖套，既保证手臂活动的灵活性，又能完全阻隔弹丸从操作间隙飞出，检修门与舱体结合面设置密封胶条，关闭后可实现全舱封闭，避免弹丸和粉尘泄漏。弹丸循环通道做了耐磨衬板防护，针对弹丸高速冲刷的部位采用高耐磨材质，延长设备易损件的更换周期，降低日常维护成本。
